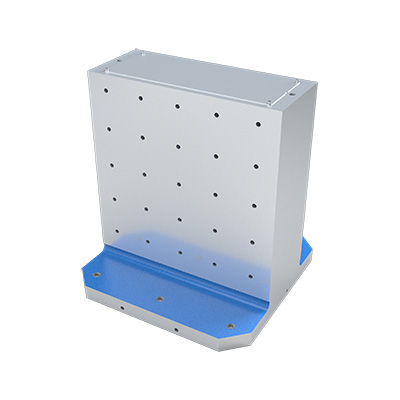

日本NABEYA锅屋 MC模具块（双面标准型攻牙孔规范）TPH06S-30070

货号: TPH06S-30070

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■这是一种标准规格中带有攻牙孔的类型。■使用表面自切割费为0.4~0.5毫米。■通过自剪，你可以以和机器一样的精度完成。■可选，底部和边缘定位面有磨削规格，座椅顶部表面的表面处理。

分类: 其他, NABEYA锅屋,

产品详情

规格与价格

订单编号。	不。	基准尺寸	全高	柱宽	安装孔数	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	基准尺寸	全高	柱宽	安装孔数	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
115138	TPH04S-15035	400	350	150.8	4	149	493,000	×	联系我们	添加
115139	TPH04S-20045	400	450	200.8	4	203	570,000	×	联系我们	添加
115140	TPH04S-25050	400	500	250.8	4	241	625,000	×	联系我们	添加
115141	TPH04S-15060	400	600	150.8	4	232	640,000	×	联系我们	添加
115142	TPH05S-20050	500	500	200.8	4	286	780,000	×	联系我们	添加
115143	TPH05S-25055	500	550	250.8	4	329	820,000	×	联系我们	添加
115144	TPH05S-22060	500	600	220.8	4	341	870,000	×	联系我们	添加
115145	TPH05S-25070	500	700	251	4	407	1,040,000	×	联系我们	添加
115146	TPH06S-20060	630	600	200.8	6	438	1,160,000	×	联系我们	添加
115147	TPH06S-25070	630	700	251	6	523	1,280,000	×	联系我们	添加
115148	TPH06S-30070	630	700	301	6	550	1,320,000	×	联系我们	添加
115149	TPH06S-25080	630	800	251	6	586	1,360,000	×	联系我们	添加
115150	TPH08S-30080	800	800	301	6	791	1,860,000	×	联系我们	添加
115151	TPH08S-40080	800	800	401	6	851	1,970,000	×	联系我们	添加
115152	TPH08S-50090	800	900	501	6	1017	2,270,000	×	联系我们	添加

尺寸图与尺寸表

订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
115138	TPH04S-15035	400	350	150.8	124.6	40	50	320	145	110	225	0.02/300	0.02/300	100	75	3	50	20
115139	TPH04S-20045	400	450	200.8	99.6	40	50	320	145	110	225	0.02/300	0.02/300	100	75	4	50	25
115140	TPH04S-25050	400	500	250.8	74.6	40	50	320	145	110	225	0.02/300	0.02/300	100	75	5	50	30
115141	TPH04S-15060	400	600	150.8	124.6	40	50	320	145	110	225	0.02/300	0.02/300	140	75	5	50	30
115142	TPH05S-20050	500	500	200.8	149.6	50	50	400	175	150	275	0.02/300	0.02/300	125	100	3	50	20
115143	TPH05S-25055	500	550	250.8	124.6	50	50	400	175	150	275	0.02/300	0.02/300	150	100	3	50	20
115144	TPH05S-22060	500	600	220.8	139.6	50	50	400	175	150	275	0.02/300	0.02/300	150	100	4	50	25
115145	TPH05S-25070	500	700	251	124.5	50	50	400	175	150	275	0.02/300	0.02/300	150	100	5	50	30
115146	TPH06S-20060	630	600	200.8	214.6	50	50	500	215	200	340	0.02/300	0.02/300	150	125	3	65	20
115147	TPH06S-25070	630	700	251	189.5	50	50	500	215	200	340	0.02/300	0.02/300	150	125	4	65	25
115148	TPH06S-30070	630	700	301	164.5	50	50	500	215	200	340	0.02/300	0.02/300	150	125	4	65	25
115149	TPH06S-25080	630	800	251	189.5	50	50	500	215	200	340	0.02/300	0.02/300	150	125	5	65	30
115150	TPH08S-30080	800	800	301	249.5	50	50	640	265	270	425	0.02/300	0.01/100	150	150	4	100	25
115151	TPH08S-40080	800	800	401	199.5	50	50	640	265	270	425	0.02/300	0.01/100	150	150	4	100	25
115152	TPH08S-50090	800	900	501	149.5	50	50	640	265	270	425	0.02/300	0.01/100	150	150	4	100	25

规格/价格选项座椅的研磨处理/表面加工

不。	K	L	价格
不。	K	L	价格
□400	0.01/500	0.02/300	73,500
□500	0.01/500	0.02/300	101,000
□630	0.01/500	0.02/300	120,000
□800	0.01/500	0.01/100	319,000

材料、热处理、表面处理

名称	材料	热处理	表面处理
MC模具块（双面标准型攻牙孔规范）	FC250	退火	绘画（黑色皮肤部分）

特色

■这是一种标准规格中带有攻牙孔的类型。
■使用表面自切割费为0.4~0.5毫米。
■通过自剪，你可以以和机器一样的精度完成。
■可选，底部和边缘定位面有磨削规格，座椅顶部表面的表面处理。

[配件]
驾驶舱罩、驾驶舱罩安装螺栓、眼螺栓

*根据客户规格的特殊产品也接受。

【定制信件】
额外编目工作尺寸变换产品的生产
