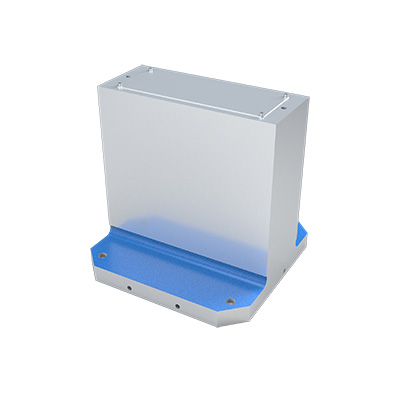

日本NABEYA锅屋 MC模具块（双面轻质，平底类型）TBLF05S-20080

货号: TBLF05S-20080

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■通过减轻重量扩大可加工工件的范围

分类: 其他, NABEYA锅屋,

产品详情

规格与价格

订单编号。	不。	基准尺寸	全高	柱宽	安装孔直径	安装孔数	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	基准尺寸	全高	柱宽	安装孔直径	安装孔数	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
166698	TBLF04S-22055	400	550	225.8	φ18	4	161	463,000	×	联系我们	添加
166702	TBLF04S-25055	400	550	250.8	φ18	4	165	473,000	×	联系我们	添加
166706	TBLF04S-17060	400	600	175.8	φ18	4	165	465,000	×	联系我们	添加
166699	TBLF04S-20060	400	600	200.8	φ18	4	168	474,000	×	联系我们	添加
166703	TBLF04S-22060	400	600	225.8	φ18	4	172	484,000	×	联系我们	添加
166707	TBLF04S-25060	400	600	250.8	φ18	4	176	495,000	×	联系我们	添加
166696	TBLF04S-17065	400	650	175.8	φ18	4	175	486,000	×	联系我们	添加
166700	TBLF04S-20065	400	650	200.8	φ18	4	179	497,000	×	联系我们	添加
166704	TBLF04S-22065	400	650	225.8	φ18	4	183	510,000	×	联系我们	添加
166708	TBLF04S-25065	400	650	250.8	φ18	4	187	520,000	×	联系我们	添加
166697	TBLF04S-17070	400	700	176	φ18	4	184	510,000	×	联系我们	添加
166701	TBLF04S-20070	400	700	201	φ18	4	189	520,000	×	联系我们	添加
166705	TBLF04S-22070	400	700	226	φ18	4	194	530,000	×	联系我们	添加
166709	TBLF04S-25070	400	700	251	φ18	4	198	545,000	×	联系我们	添加
166712	TBLF05S-22060	500	600	220.8	φ18	4	220	580,000	×	联系我们	添加
166715	TBLF05S-25060	500	600	250.8	φ18	4	223	590,000	×	联系我们	添加
166718	TBLF05S-20065	500	650	200.8	φ18	4	230	600,000	×	联系我们	添加
166721	TBLF05S-22065	500	650	220.8	φ18	4	233	605,000	×	联系我们	添加
166724	TBLF05S-25065	500	650	250.8	φ18	4	237	615,000	×	联系我们	添加
166727	TBLF05S-20070	500	700	201	φ18	4	242	625,000	×	联系我们	添加
166710	TBLF05S-22070	500	700	221	φ18	4	245	630,000	×	联系我们	添加
166713	TBLF05S-25070	500	700	251	φ18	4	250	645,000	×	联系我们	添加
166716	TBLF05S-20075	500	750	201	φ18	4	254	645,000	×	联系我们	添加
166719	TBLF05S-22075	500	750	221	φ18	4	258	655,000	×	联系我们	添加
166722	TBLF05S-25075	500	750	251	φ18	4	263	670,000	×	联系我们	添加
166725	TBLF05S-20080	500	800	201	φ18	4	267	675,000	×	联系我们	添加
166728	TBLF05S-22080	500	800	221	φ18	4	270	680,000	×	联系我们	添加
166711	TBLF05S-25080	500	800	251	φ18	4	276	700,000	×	联系我们	添加
166714	TBLF05S-20085	500	850	201	φ18	4	279	695,000	×	联系我们	添加
166717	TBLF05S-22085	500	850	221	φ18	4	283	705,000	×	联系我们	添加
166720	TBLF05S-25085	500	850	251	φ18	4	289	720,000	×	联系我们	添加
166723	TBLF05S-20090	500	900	201	φ18	4	291	720,000	×	联系我们	添加
166726	TBLF05S-22090	500	900	221	φ18	4	295	730,000	×	联系我们	添加
166729	TBLF05S-25090	500	900	251	φ18	4	302	750,000	×	联系我们	添加
166733	TBLF06S-30080	630	800	302	φ18	6	478	1,070,000	×	联系我们	添加
166736	TBLF06S-25085	630	850	252	φ18	6	484	1,070,000	×	联系我们	添加
166739	TBLF06S-30085	630	850	302	φ18	6	501	1,110,000	×	联系我们	添加
166731	TBLF06S-20090	630	900	202	φ18	6	487	1,070,000	×	联系我们	添加
166734	TBLF06S-25090	630	900	252	φ18	6	505	1,110,000	×	联系我们	添加
166737	TBLF06S-30090	630	900	302	φ18	6	524	1,150,000	×	联系我们	添加
166740	TBLF06S-20095	630	950	202	φ18	6	507	1,110,000	×	联系我们	添加
166730	TBLF06S-25095	630	950	252	φ18	6	527	1,150,000	×	联系我们	添加
166732	TBLF06S-30095	630	950	302	φ18	6	547	1,200,000	×	联系我们	添加
166735	TBLF06S-20100	630	1000	202	φ18	6	527	1,150,000	×	联系我们	添加
166738	TBLF06S-25100	630	1000	252	φ18	6	548	1,190,000	×	联系我们	添加
166741	TBLF06S-30100	630	1000	302	φ18	6	569	1,240,000	×	联系我们	添加

尺寸图与尺寸表

订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L
166698	TBLF04S-22055	400	550	225.8	87.1	50	25	320	145	110	225	0.02/300	0.02/300
166702	TBLF04S-25055	400	550	250.8	74.6	50	25	320	145	110	225	0.02/300	0.02/300
166706	TBLF04S-17060	400	600	175.8	112.1	50	25	320	145	110	225	0.02/300	0.02/300
166699	TBLF04S-20060	400	600	200.8	99.6	50	25	320	145	110	225	0.02/300	0.02/300
166703	TBLF04S-22060	400	600	225.8	87.1	50	25	320	145	110	225	0.02/300	0.02/300
166707	TBLF04S-25060	400	600	250.8	74.6	50	25	320	145	110	225	0.02/300	0.02/300
166696	TBLF04S-17065	400	650	175.8	112.1	50	25	320	145	110	225	0.02/300	0.02/300
166700	TBLF04S-20065	400	650	200.8	99.6	50	25	320	145	110	225	0.02/300	0.02/300
166704	TBLF04S-22065	400	650	225.8	87.1	50	25	320	145	110	225	0.02/300	0.02/300
166708	TBLF04S-25065	400	650	250.8	74.6	50	25	320	145	110	225	0.02/300	0.02/300
166697	TBLF04S-17070	400	700	176	112	50	25	320	145	110	225	0.02/300	0.02/300
166701	TBLF04S-20070	400	700	201	99.5	50	25	320	145	110	225	0.02/300	0.02/300
166705	TBLF04S-22070	400	700	226	87	50	25	320	145	110	225	0.02/300	0.02/300
166709	TBLF04S-25070	400	700	251	74.5	50	25	320	145	110	225	0.02/300	0.02/300
166712	TBLF05S-22060	500	600	220.8	139.6	50	25	400	175	150	275	0.02/300	0.02/300
166715	TBLF05S-25060	500	600	250.8	124.6	50	25	400	175	150	275	0.02/300	0.02/300
166718	TBLF05S-20065	500	650	200.8	149.6	50	25	400	175	150	275	0.02/300	0.02/300
166721	TBLF05S-22065	500	650	220.8	139.6	50	25	400	175	150	275	0.02/300	0.02/300
166724	TBLF05S-25065	500	650	250.8	124.6	50	25	400	175	150	275	0.02/300	0.02/300
166727	TBLF05S-20070	500	700	201	149.5	50	25	400	175	150	275	0.02/300	0.02/300
166710	TBLF05S-22070	500	700	221	139.5	50	25	400	175	150	275	0.02/300	0.02/300
166713	TBLF05S-25070	500	700	251	124.5	50	25	400	175	150	275	0.02/300	0.02/300
166716	TBLF05S-20075	500	750	201	149.5	50	25	400	175	150	275	0.02/300	0.02/300
166719	TBLF05S-22075	500	750	221	139.5	50	25	400	175	150	275	0.02/300	0.02/300
166722	TBLF05S-25075	500	750	251	124.5	50	25	400	175	150	275	0.02/300	0.02/300
166725	TBLF05S-20080	500	800	201	149.5	50	25	400	175	150	275	0.02/300	0.02/300
166728	TBLF05S-22080	500	800	221	139.5	50	25	400	175	150	275	0.02/300	0.02/300
166711	TBLF05S-25080	500	800	251	124.5	50	25	400	175	150	275	0.02/300	0.02/300
166714	TBLF05S-20085	500	850	201	149.5	50	25	400	175	150	275	0.02/300	0.01/100
166717	TBLF05S-22085	500	850	221	139.5	50	25	400	175	150	275	0.02/300	0.01/100
166720	TBLF05S-25085	500	850	251	124.5	50	25	400	175	150	275	0.02/300	0.01/100
166723	TBLF05S-20090	500	900	201	149.5	50	25	400	175	150	275	0.02/300	0.01/100
166726	TBLF05S-22090	500	900	221	139.5	50	25	400	175	150	275	0.02/300	0.01/100
166729	TBLF05S-25090	500	900	251	124.5	50	25	400	175	150	275	0.02/300	0.01/100
166733	TBLF06S-30080	630	800	302	164	130	35	500	215	200	340	0.02/300	0.01/100
166736	TBLF06S-25085	630	850	252	189	140	35	500	215	200	340	0.02/300	0.01/100
166739	TBLF06S-30085	630	850	302	164	130	35	500	215	200	340	0.02/300	0.01/100
166731	TBLF06S-20090	630	900	202	214	140	35	500	215	200	340	0.02/300	0.01/100
166734	TBLF06S-25090	630	900	252	189	140	35	500	215	200	340	0.02/300	0.01/100
166737	TBLF06S-30090	630	900	302	164	130	35	500	215	200	340	0.02/300	0.01/100
166740	TBLF06S-20095	630	950	202	214	140	35	500	215	200	340	0.02/300	0.01/100
166730	TBLF06S-25095	630	950	252	189	140	35	500	215	200	340	0.02/300	0.01/100
166732	TBLF06S-30095	630	950	302	164	130	35	500	215	200	340	0.02/300	0.01/100
166735	TBLF06S-20100	630	1000	202	214	140	35	500	215	200	340	0.02/300	0.01/100
166738	TBLF06S-25100	630	1000	252	189	140	35	500	215	200	340	0.02/300	0.01/100
166741	TBLF06S-30100	630	1000	302	164	130	35	500	215	200	340	0.02/300	0.01/100

规格/价格选项座椅的研磨处理/表面加工

不。	K	L	价格
不。	K	L	价格
□400	0.01/500	0.02/300	73,500
□500（最高可达800英尺）	0.01/500	0.02/300	101,000
□500（最高850高）	0.01/500	0.01/100	200,000
□630	0.01/500	0.01/100	201,000

材料、热处理、表面处理

名称	材料	热处理	表面处理
MC模具块（双面轻质，平底类型）	FC250	退火	绘画（黑色皮肤部分）

特色

■通过减轻重量扩大可加工工件的范围通过减轻
底座重量，工件和夹具的总重量可以控制在加工中心的载荷范围内，从而能够加工更重的工件。
它采用肋状结构，同时保持刚性，且比类似标准型（TBS○S）轻约30%。
这使得工件可以集中在单台机床上，而不必分散在多台机床上，提高了机床利用率，并便于监控交货时间。

■安装后即可立即加工使用
表面呈直角平行处理，安装后即可立即使用。
根据待加工工件和所用夹具，还可以进行如开槽和攻牙孔等额外工作。
如果需要直角/平行/表面粗糙度的精度，也有可选版本用于高精度表面处理。
此外，所用表面配备了自切割容量（0.4~0.5毫米），以便表面表面的精细度与你所用机器相同。

■可安装大型工件与轻质倾斜底座（TBL）相比，后者座椅
倾斜，座椅平坦且可用面积更大。
夹具的制造范围更广，可以安装大型工件。

[配件]
驾驶舱罩、驾驶舱罩安装螺栓、眼螺栓

*根据客户规格的特殊产品也接受。
