其他 NABEYA锅屋日本NABEYA锅屋 MC模具块（三面标准型）TBT04S-25070

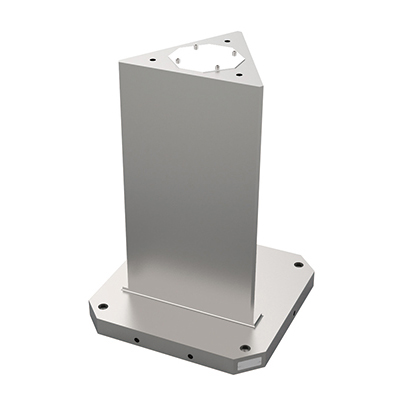

日本NABEYA锅屋 MC模具块（三面标准型）TBT04S-25070

日本NABEYA锅屋 MC模具块（三面标准型）TBT04S-25070

货号: TBT04S-25070

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■它是一个三面模具块。■这是一种可以从三个方向同时处理的冷藏。■使用表面自切割费为0.4~0.5毫米。■自剪可以让你以与机器相同的精度完成。■ 用你的机器，你可以处理你喜欢的T型槽和水龙头。■与Naveya夹具配合使用时，可用于处理各种尺寸和形状的工件。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	基准尺寸	全高	柱宽	安装孔数	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	基准尺寸	全高	柱宽	安装孔数	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
141168	TBT04S-25055	400	550	227	4	149	620,000	×	联系我们	添加
141171	TBT04S-25070	400	700	227	4	177	670,000	×	联系我们	添加
142103	TBT05S-35055	500	550	313.6	4	264	790,000	×	联系我们	添加
142104	TBT05S-35070	500	700	313.6	4	318	865,000	×	联系我们	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L	M
	141168	TBT04S-25055	400	550	227	121	250.6	90	50	320	145	110	225	0.02/300	0.02/300
	141171	TBT04S-25070	400	700	227	121	250.6	90	50	320	145	110	225	0.02/300	0.02/300
	142103	TBT05S-35055	500	550	313.6	142.1	350.6	120	50	400	175	150	275	0.02/300	0.02/300
	142104	TBT05S-35070	500	700	313.6	142.1	350.6	120	50	400	175	150	275	0.02/300	0.02/300

材料、热处理、表面处理

名称	材料	热处理	表面处理
MC模具块（三面标准型）	FC250	退火（HB241或以下）	绘画（黑色皮肤部分）

特色

■它是一个三面模具块。

■这是一种可以从三个方向同时处理的冷藏。

■使用表面自切割费为0.4~0.5毫米。

■自剪可以让你以与机器相同的精度完成。

■ 用你的机器，你可以处理你喜欢的T型槽和水龙头。

■与Naveya夹具配合使用时，可用于处理各种尺寸和形状的工件。

[配件] 眼螺栓

构型图

使用场景

它可以用作水平主轴加工操作的夹具底座。

主轴具有高度的干扰避免性。

如何使用

它安装在机器台上并使用。

有关安装说明，请参阅“安装方法”。

●关于自剪

该产品的使用面自切割容差为0.4~0.5毫米，便于调整精度。

请根据使用环境，通过机器自切割来调整精度。

严格来说，任何工件都不是没有误差的。你的机器也存在可接受的错误。

　　
如果所用机器的误差、基材元件的误差、夹具的误差等重叠，就可能产生较大的误差。
如果你用机器自裁，效果会和机器相匹配。

安装方法

把它装在机器台上，用边缘定位器拉近，把产品固定上去。
安装所需的套筒螺丝是单独购买的。

维修响应

这个产品不会被修复。
如果发现异常，立即更换。

维护方法

使用前后检查芯片上是否有芯片，使用后取出芯片。
如果不及时治疗，可能导致功能异常和准确性。
从机床上取出和储存时，完全去除切削水和缺口等，存放在低湿度处，并对所需区域涂抹防锈油。

选择方法

选择该产品的时将考虑以下因素：

1. 尺寸选择

通常会选择与机器桌子大小相同的机型。对于水平加工中心，JIS标准中规定了工作台规范。该产品设计了基于该JIS标准的安装孔和定位。

2. 检查载重

选择在机台上的载重限制内进行。请检查“工具块（cale）+夹具+工件”的总重量不超过机床侧的载重。

3. 检查转弯容差和高度限制

底座元件的高度会与挡板产生干涉。此外，还对因转向等原因产生的干扰区域有相关规定。因此，选择时必须考虑工具块、夹具和工件的组合。

4. 从生产方法和工件中选择

选择时请考虑工件尺寸、工件类型、工序数量、生产数量等。
