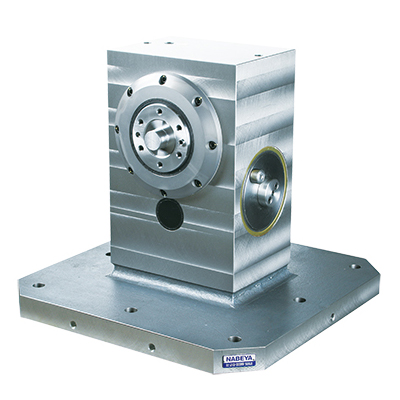

日本NABEYA锅屋带索引表的模具块TRS0612-30055

货号: TRS0612-30055

库存: 0

品牌: NABEYA锅屋

¥0.00

■夹具安装在两侧，可以通过沿加工中心主轴的弧线操作，以90为增量旋转。■夹具旋转和定位可在机器上实现自动化，减少更换所需的工时。■转弯的弧形操作也可以由操作员用手柄操作。■通过在水平加工中心的五面进行加工，可以缩短交货时间。

分类: 其他, NABEYA锅屋,

产品详情

订单编号。	不。	类型	全围巾	重复性安全。	切割精度要求。	全高	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	类型	全围巾	重复性安全。	切割精度要求。	全高	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
147269	TRS0512-30055	并联电平	500	±15	±25	550	309	2,330,000	×	联系我们	添加
147270	TRP0512-30055	精密等级	500	±2	±15	550	309	2,510,000	×	联系我们	添加
140988	TRS0612-30055	并联电平	630	±15	±25	550	360	2,400,000	×	联系我们	添加
140989	TRP0612-30055	精密等级	630	±2	±15	550	360	2,550,000	×	联系我们	添加

订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K h5 0/-0.011	L	M	N	O	P	Q	R	S	T
147269	TRS0512-30055	500	550	296	102	50	140	400	175	150	275	40	10	120	270	390	230	115	128	30	19.2
147270	TRP0512-30055	500	550	296	102	50	140	400	175	150	275	40	10	120	270	390	230	115	128	30	19.2
140988	TRS0612-30055	630	550	296	167	50	140	250	215	200	340	40	10	120	270	390	230	115	128	30	19.2
140989	TRP0612-30055	630	550	296	167	50	140	250	215	200	340	40	10	120	270	390	230	115	128	30	19.2

订单编号。	不。	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	价格	物品栏设置	可用性信息	产品盒	DXF	步进
141109	TRS0612-HN	33,900	×	联系我们	添加

名称	材料	热处理	表面处理
带索引表的模具块	车身：FC250	退火	绘画（黑色皮肤部分）

■夹具安装在两侧，可以通过沿加工中心主轴的弧线操作，以90°为增量旋转。
■夹具旋转和定位可在机器上实现自动化，减少更换所需的工时。
■转弯的弧形操作也可以由操作员用手柄操作。
■通过在水平加工中心的五面进行加工，可以缩短交货时间。

[配件] 眼螺栓
[点击这里观看视频]
自动操作

手动操作

选项

● 索引式模具块

● 句柄操作集

可以在输出轴桌侧安装两个夹具板。

通过旋转输入轴盘，可以实现五面加工。

该产品可以通过机床主轴进行操作。

●机床主轴
在机床主轴上安装一个圆柱形（φ30或以上，长度50毫米或更大）刀具。
示例：莫尔斯锥座A型

●输出轴桌侧在
输出轴桌侧安装夹具板。安装
时，应处理夹具板，使其适合输出轴台的安装孔。
请参考以下内容以了解输出轴表的规格。

表格规格

不	规格	AA	AB	空调	AD±0.05	AE±0.02	AFH6 +0.011 0	总检察长	啊	人工智能
TRS0512-30055	并联电平	M12X1.75	110	60°	55	110	11	5	11	M8X1.25
TRS0512-30055	精密等级	M12X1.75	110	60°	55	110	11	5	11	M8X1.25
TRS0612-30055	并联电平	M12X1.75	110	60°	55	110	11	5	11	M8X1.25
TRS0612-30055	精密等级	M12X1.75	110	60°	55	110	11	5	11	M8X1.25
