远程拉曼光谱的定制探针

SuperHead光纤探头是一系列高效拉曼传感器，能够进行原位、非侵入式化学分析。提供浸入式、高温/高压式和集成式相机版本。

每个SuperHead探头通过光纤电缆连接到激发激光源和光谱仪。其坚固耐用的结构使其适用于包括真正的工业反应监测在内的多种应用。它集成了最先进的技术，为用户提供快速高效的拉曼分析工具。

通过可选的彩色摄像头，SuperHead可作为微采样头使用，使用户在分析前能够精确定位感兴趣区域。压电控制聚焦确保信号电平的最佳化。Confocal SuperHead更进一步，提供真正的共焦性能，实现最终的深度分辨率，使得能够区分单个层次，并忽略干扰基底。

• 紧凑且坚固的设计

• 可选集成彩色摄像机

• 可选的共聚焦光学系统

• 可用浸没式和远程探头

• 高压/高温探头

SuperHead是一款高效的拉曼传感器，能够进行现场、非侵入式的化学分析。拉曼探针的目的是高效地将激光束传递到样品材料，并收集和滤波回归的拉曼信号。

SuperHead使用单根光纤传输激光激发，另一根光纤用于信号收集。集成在RPOBE中的高效滤光器，提供高效的激光和拉曼滤波。

SuperHead专为特定波长设计。有多个版本可供选择。

SuperHead可以采用非接触式/非侵入式模式或浸泡式测量，使用特定配件。

硬件

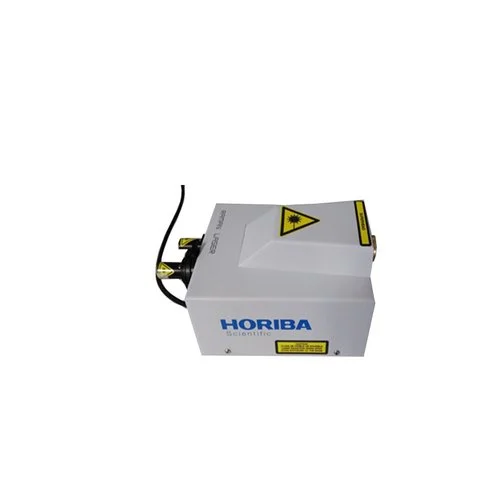

激光

SuperHead探头提供多种激发波长;442 nm、457 nm、476 nm、488 nm、514 nm、532 nm、568 nm、633 nm、647 nm、785 nm 和 1064 nm。

探针

标准SuperHead光学方案如下所示。使用FC/PC终端光纤将激光激发源引入探针，然后通过物镜或对焦镜头将其导向样品。一组滤波器既用于“清理”激光线，也过滤拉曼信号中的激光光。

光谱仪

市面上有多种光谱仪可供集成到您自己的拉曼实验中，焦距和分辨率可满足所有需求——范围从140毫米到550毫米及以上。无论是常规筛选、荧光和PL映射，还是详细的高分辨率拉曼研究，匹配光谱仪都能获得。

• 高精度光谱仪，低杂散光水平，并具备高光谱分辨率选项

• 为拉曼优化的光栅和采样光学

• 可升级的光谱仪平台，准备扩展到荧光、PL和光学光谱领域

点击此处查看所有可用的光谱仪。

探测器

市面上有多种探测器可供集成到您自己的拉曼实验中，采用不同的芯片架构和不同程度的冷却，以满足各种需求。无论是用于快速测量还是极弱的拉曼散射样品，都有相应的探测器可供选择。

• 用于紫外-可见性的高灵敏度CCD探测器

• 用于近红外响应的线性InGaAs阵列

• 低暗电流的深度冷却（热电冷却或LN2冷却）

软件

LabSpec 6 光谱软件

LabSpec6光谱软件套件现已应用于所有HORIBA分析和研究拉曼光谱仪系统，适用于模块化拉曼系统。该软件被设计并编写为专用拉曼光谱软件包，具备许多基础光谱软件中没有的强大功能。

配件

ConfHead探头

SuperHead设备采用共聚焦设计（称为ConfHead）。原理如下图所示。激光束通过一根小芯纤维（通常为10微米）照射到样品，产生一个非常小的斑点。散射后的拉曼光被准直成50至100微米的光纤。细小的芯线纤维和较长的集体焦距使样品的x-y-z辨别率更高。

VisHead探头

通过可选的彩色相机，SuperHead可作为微采样头使用，允许用户在分析前定位精确的兴趣区域（称为VisHead）。压电控制聚焦确保信号电平的最佳化。

DTI延伸

DTI扩展用于极端环境条件下的浸没测量。它由一个带可拆卸石英窗的外部屏蔽管和一个内部延伸管组成，带有收集光学装置（透镜或物镜）。

SRI延伸

SRI延长线用于浸入或接触测量。它配备了镧球面透镜，具有高数值孔径和短工作距离（通常为几百微米）。该装置可在最高300°C的温度和高达300兆帕的压力下使用。

三脚架

三脚架可搭配任何版本的SuperHead探头使用。它配备了手动XY级，用于样品精细定位。

超级头臂

SuperHead臂提供高度稳定的多轴臂，SuperHead可安装在该臂上。
