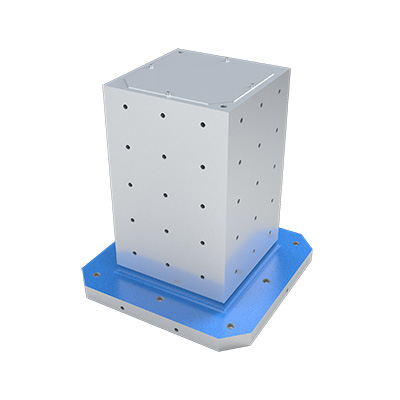

日本NABEYA锅屋 MC模具块（四面标准型攻牙孔规范）TPH04-20055

货号: TPH04-20055

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■这是一种标准规格中带有攻牙孔的类型。■使用表面自切割费为0.4~0.5毫米。■通过自剪，你可以以和机器一样的精度完成。■可选，底部和边缘定位面有磨削规格，座椅顶部表面的表面处理。

分类: 其他, NABEYA锅屋,

产品详情

规格与价格

订单编号。	不。	基准尺寸	全高	柱宽	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	基准尺寸	全高	柱宽	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
115334	TPH04-20045	400	450	200.8	139	487,000	×	联系我们	添加
115335	TPH04-25050	400	500	250.8	178	575,000	×	联系我们	添加
115336	TPH04-20055	400	550	200.8	160	530,000	×	联系我们	添加
115337	TPH04-25055	400	550	250.8	193	595,000	×	联系我们	添加
115338	TPH04-25060	400	600	250.8	207	620,000	×	联系我们	添加
115339	TPH05-25055	500	550	250.8	231	800,000	×	联系我们	添加
115340	TPH05-30055	500	550	300.8	263	870,000	×	联系我们	添加
115341	TPH05-35055	500	550	350.8	293	915,000	×	联系我们	添加
115342	TPH05-30065	500	650	300.8	299	920,000	×	联系我们	添加
115343	TPH05-25070	500	700	251	279	905,000	×	联系我们	添加
115344	TPH06-30060	630	600	300.8	333	1,020,000	×	联系我们	添加
115345	TPH06-45060	630	600	450.8	508	1,240,000	×	联系我们	添加
115346	TPH06-40070	630	700	401	531	1,310,000	×	联系我们	添加
115347	TPH06-30075	630	750	301	395	1,170,000	×	联系我们	添加
115348	TPH06-45075	630	750	451	620	1,420,000	×	联系我们	添加
115349	TPH08-40070	800	700	401	646	1,640,000	×	联系我们	添加
115350	TPH08-50080	800	800	501	851	1,840,000	×	联系我们	添加
115351	TPH08-55090	800	900	551	1017	2,270,000	×	联系我们	添加

尺寸图与尺寸表

订单编号。	不。	A	B	C	D	E	F	G	安装孔数	H	I	J	K	L	M	N	O	P	Q
115334	TPH04-20045	400	450	200.8	99.6	50	50	320	4	145	110	225	0.02/300	0.02/300	100	75	4	125	15
115335	TPH04-25050	400	500	250.8	74.6	50	50	320	4	145	110	225	0.02/300	0.02/300	125	75	4	125	15
115336	TPH04-20055	400	550	200.8	99.6	50	50	320	4	145	110	225	0.02/300	0.02/300	100	75	5	125	18
115337	TPH04-25055	400	550	250.8	74.6	50	50	320	4	145	110	225	0.02/300	0.02/300	125	75	5	125	18
115338	TPH04-25060	400	600	250.8	74.6	50	50	320	4	145	110	225	0.02/300	0.02/300	150	75	5	125	18
115339	TPH05-25055	500	550	250.8	124.6	50	50	400	4	175	150	275	0.02/300	0.02/300	150	100	3	150	12
115340	TPH05-30055	500	550	300.8	99.6	50	50	400	4	175	150	275	0.02/300	0.02/300	150	100	3	150	12
115341	TPH05-35055	500	550	350.8	74.6	50	50	400	4	175	150	275	0.02/300	0.02/300	150	100	3	150	12
115342	TPH05-30065	500	650	300.8	99.6	50	50	400	4	175	150	275	0.02/300	0.02/300	150	100	4	150	15
115343	TPH05-25070	500	700	251	124.5	50	50	400	4	175	150	275	0.02/300	0.02/300	125	100	5	150	18
115344	TPH06-30060	630	600	300.8	164.6	50	50	500	8	215	200	340	0.02/300	0.02/300	150	125	3	190	12
115345	TPH06-45060	630	600	450.8	89.6	50	50	500	8	215	200	340	0.02/300	0.02/300	150	125	3	190	12
115346	TPH06-40070	630	700	401	114.5	50	50	500	8	215	200	340	0.02/300	0.02/300	150	125	4	190	15
115347	TPH06-30075	630	750	301	164.5	50	50	500	8	215	200	340	0.02/300	0.02/300	150	125	4	190	15
115348	TPH06-45075	630	750	451	89.5	50	50	500	8	215	200	340	0.02/300	0.02/300	150	125	4	190	15
115349	TPH08-40070	800	700	401	199.5	50	50	640	8	265	270	425	0.02/300	0.01/100	150	150	3	250	12
115350	TPH08-50080	800	800	501	149.5	50	50	640	8	265	270	425	0.02/300	0.01/100	150	150	4	250	15
115351	TPH08-55090	800	900	551	124.5	50	50	640	8	265	270	425	0.02/300	0.01/100	150	150	4	250	15

规格/价格选项座椅的研磨处理/表面加工

不	K	L	价格
不	K	L	价格
□400	0.01/500	0.02/300	80,000
□500	0.01/500	0.02/300	107,000
□630	0.01/500	0.02/300	134,000
□800	0.01/500	0.01/100	347,000

材料、热处理、表面处理

名称	材料	热处理	表面处理
MC模具块（四面标准型攻牙孔规范）	FC250	退火	绘画（黑色皮肤部分）

特色

■这是一种标准规格中带有攻牙孔的类型。
■使用表面自切割费为0.4~0.5毫米。
■通过自剪，你可以以和机器一样的精度完成。
■可选，底部和边缘定位面有磨削规格，座椅顶部表面的表面处理。

[配件] 驾驶舱罩、驾驶舱罩安装螺栓、眼螺栓

*根据客户规格的特殊产品也接受。

【定制信件】
额外编目工作尺寸变换产品的生产

专门设计产品的生产
