其他 NABEYA锅屋日本NABEYA锅屋紧凑型模具块TB4FC03-15029M

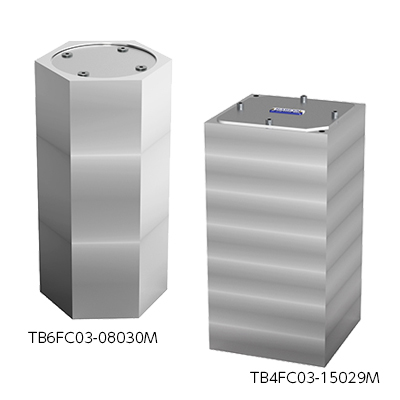

日本NABEYA锅屋紧凑型模具块TB4FC03-15029M

货号: TB4FC03-15029M

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■ 五轴夹具底座，用于将夹具和工件直接连接在每侧。■适合配备大量五轴加工机的夹具底座。■多边形ecale，可处理三方向同时处理，非常适合工艺聚合。■TB2FC03、TB3FC03和TB4FC03自裁费为0.4毫米，TB6FC03和TB8FC03自裁费为0.5毫米。自剪可以让你以与机器相同的精度完成…

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

顺序：否	不	形状	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
顺序：否	不	形状	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
151953	TB2FC03-20029M	两面	30	281,000	×	联系我们	添加
151954	TB3FC03-25029M	三面	32	418,000	×	联系我们	添加
151955	TB4FC03-15029M	四面	27	334,000	×	联系我们	添加
136426	TB6FC03-08030M	六面	30	323,000	×	联系我们	添加
136425	TB8FC03-05530M	8面	28	325,000	×	物品栏	添加

尺寸图与尺寸表

顺序：否	不	A	B	C	D	E g6	F	G	H	I	J	K
151953	TB2FC03-20029M	200	130	290	15	φ30	φ95	φ14（代表M12）	7	65.8	32.1	80
151954	TB3FC03-25029M	250.4	221.9	290	15	φ30	φ95	φ14（代表M12）	17	-	-	-
151955	TB4FC03-15029M	150.8	150.8	290	15	φ30	φ95	φ14（代表M12）	17	-	-	-
136426	TB6FC03-08030M	78.5	136	300	15	φ30	φ95	φ14（代表M12）	-	-	-	-
136425	TB8FC03-05530M	56.3	136	300	15	φ30	φ95	φ14（代表M12）	-	-	-	-

材料、热处理、表面处理

名称	材料	热处理	表面处理
紧凑型模具块	TB2FC03 TB3FC03 TB4FC03：FC250 TB6FC03 TB8FC03：S45C	TB2FC03，TB3FC03，TB4FC03：退火	TB2FC03、TB3FC03、TB4FC03：绘画（黑色皮革部分）

特色

■ 五轴夹具底座，用于将夹具和工件直接连接在每侧。

■适合配备大量五轴加工机的夹具底座。

■多边形ecale，可处理三方向同时处理，非常适合工艺聚合。

■TB2FC03、TB3FC03和TB4FC03自裁费为0.4毫米，TB6FC03和TB8FC03自裁费为0.5毫米。自剪可以让你以与机器相同的精度完成。

■你可以用你的机器进行你喜欢的处理，比如水龙头。

■与Naveya夹具配合使用时，可用于处理各种尺寸和形状的工件。

■中心销和安装螺栓用于定位。安装设计和生产时间可以缩短。

*本产品作为单一产品销售。请咨询客户安装、居中、工具干扰等问题。

[配件] 眼螺栓，套螺丝

构型图

TB2FC03

TB3FC03

TB4FC03

TB6FC03

TB8FC03

使用场景

它可以用作五轴加工操作的夹具底座。

TB2FC03

TB3FC03

TB4FC03

TB6FC03

TB8FC03

■五轴加工机上大量夹具的示例

不	TB6FC03-08030M（6面）	TB8FC03-05530M（8面）
工件数量	36	6
使用的夹具	·夹紧销（CPAP0510-1） ·定位销（LCP04-1208） ·导向块（SGB1010） ·微型下侧夹具 W侧（MS2SX35N23-B01） ·低楔夹（LWCD06） ·安装螺栓	·楔形夹系统夹具（KCS-08-300F） ·带底座楔形夹具（DKC08-FJ） ·楔形夹定位块（DKC-08RBH） ·安装螺栓
生产成本	666,160日元	569,800日元

不

TB6FC03-08030M（6面）

TB8FC03-05530M（8面）

工件数量

使用的夹具
