其他 NABEYA锅屋日本NABEYA锅屋高度基底（标准规格）HB400S

日本NABEYA锅屋高度基底（标准规格）HB400S

货号: HB400S

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■非常适合大块工件和制作特殊夹具。■底面、边缘定位面和使用面可选的研磨规格。

分类: 其他, NABEYA锅屋,

产品详情

规格与价格

订单编号。	不。	基准尺寸	全高	柱宽	安装孔直径	安装孔数	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	基准尺寸	全高	柱宽	安装孔直径	安装孔数	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
115607	HB400S	400	150	250	φ18	4	83	354,000	×	联系我们	添加
115608	HB500S	500	150	300	φ18	4	123	413,000	×	联系我们	添加
115609	HB630S	630	150	400	φ18	8	191	535,000	×	联系我们	添加
115610	HB800S	800	150	500	φ18	8	294	750,000	×	联系我们	添加

尺寸图与尺寸表

订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L
115607	HB400S	400	150	250	75	50	320	37.5	145	110	225	0.02/300	0.04
115608	HB500S	500	150	300	100	50	400	50	175	150	275	0.02/300	0.04
115609	HB630S	630	150	400	115	50	500	62.5	215	200	340	0.02/300	0.04
115610	HB800S	800	150	500	150	50	640	87.5	265	270	425	0.02/300	0.04

规格/价格选项研磨表面

不。	K	L	价格
不。	K	L	价格
HB400S	0.01/500	0.02	54,500
HB500S	0.01/500	0.02	72,500
HB630S	0.01/500	0.02	97,000
HB800S	0.01/500	0.02	121,000

材料、热处理、表面处理

名称	材料	热处理	表面处理
高度基底（标准规格）	FC250	退火（HB241或以下）	绘画（黑色皮肤部分）

特色

■非常适合大块工件和制作特殊夹具。

■底面、边缘定位面和使用面可选的研磨规格。

构型图

使用场景

它可以用作水平主轴加工操作的夹具底座。

如何使用

请制作夹具，安装工件并使用它。

安装方法

把它装在机器台上，用边缘定位器拉近，把产品固定上去。
安装所需的套筒螺丝是单独购买的。

■注释

安装前请注意机器的最大载重和转动直径。

维修响应

这个产品不会被修复。

如果发现异常，立即更换。

维护方法

使用前后检查芯片上是否有芯片，使用后取出芯片。

如果不及时治疗，可能导致功能异常和准确性。

从机床上取出和储存时，完全去除切削水和缺口等，存放在低湿度处，并对所需区域涂抹防锈油。

日本NABEYA锅屋高度基底（标准规格）HB500S
¥0.00

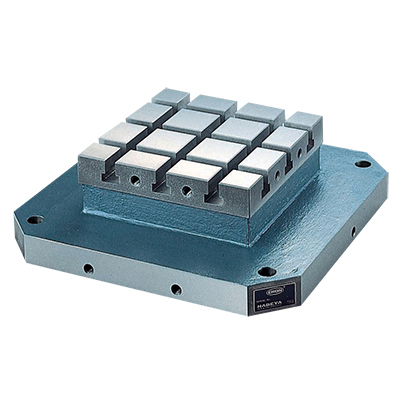

日本NABEYA锅屋高度底座（T型槽规格）HB800T
