其他 NABEYA锅屋日本NABEYA锅屋 Q-内置双面TBQ630TS

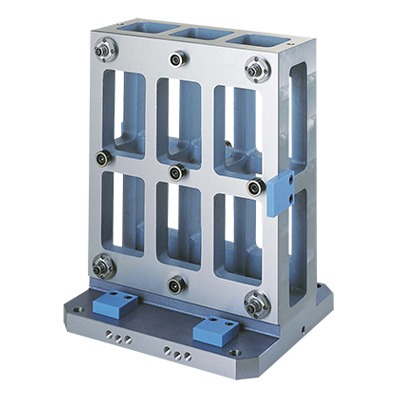

日本NABEYA锅屋 Q-内置双面TBQ630TS

日本NABEYA锅屋 Q-内置双面TBQ630TS

货号: TBQ630TS

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■ 这是一种板式双面安装式。■通过与兼容衬套结合，板材可一触即定并锁定。■E-9659PQ-Lock在使用内置锁安装板时的重复定位精度为3微米。[配件] 螺栓、遮阳篷

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	基准尺寸	全高	安装孔直径	安装孔数	定位销	钻石针	夹紧销	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	基准尺寸	全高	安装孔直径	安装孔数	定位销	钻石针	夹紧销	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
983083	TBQ400TS	400	550	φ18	4	QLT26RP	QLT26DP	QLT26CP	126	790,000	×	联系我们	添加
968870	TBQ500TS	500	650	φ18	4	QLT26RP	QLT26DP	QLT26CP	195	945,000	×	联系我们	添加
968871	TBQ630TS	630	750	φ18	6	QLT32RP	QLT32DP	QLT32CP	315	1,250,000	×	联系我们	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R
	983083	TBQ400TS	400	400	550	130	135	40	320	C50	145	110	225	0.01/500	0.02/500	115	400	40	320	64
	968870	TBQ500TS	500	475	650	200	150	45	400	C35	175	150	275	0.01/500	0.02/500	110	500	50	400	69
	968871	TBQ630TS	630	590	750	300	165	45	500	C30	215	200	340	0.01/500	0.02/500	110	600	65	500	69

材料、热处理、表面处理

名称	材料	热处理	表面处理
Q-内置双面	车身：FC250 Q锁元件：SCM440 高度圆筒：SCM420 粗略导向，底部粗略导向：MC 尼龙垫板：S45C	本体：退火销：淬火HRC55 高筒：HRC60	车身：涂漆（黑色皮革）高筒：黑色染色 Q锁元件：非电镀

特色

■ 这是一种板式双面安装式。

■通过与兼容衬套结合，板材可一触即定并锁定。

■E-9659PQ-Lock在使用内置锁安装板时的重复定位精度为3微米。

[配件] 螺栓、遮阳篷

*也接受根据客户规格定制的特殊产品。

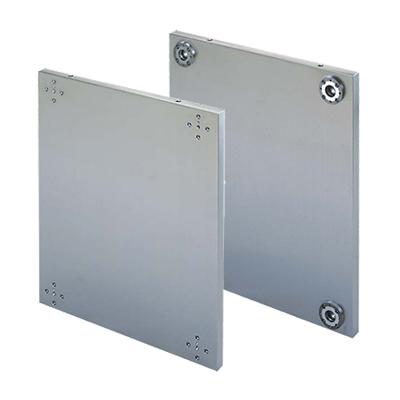

日本NABEYA锅屋带内置Q锁的装甲安装板TBQ400TS-PL
