其他 NABEYA锅屋日本NABEYA锅屋带内置锁的Q-4面EcalTBQ400T

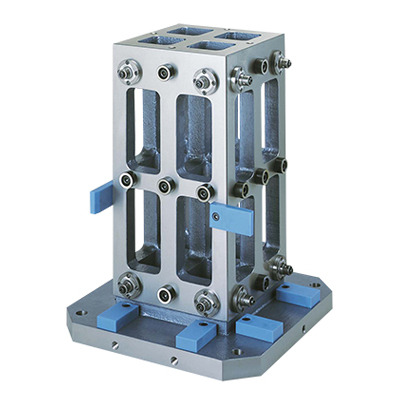

日本NABEYA锅屋带内置锁的Q-4面EcalTBQ400T

日本NABEYA锅屋带内置锁的Q-4面EcalTBQ400T

货号: TBQ400T

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■内置于Iole使用面的定位单元（Q锁元件）与外部安装板（另售）的组合用于定位和夹紧。■重复定位精度为3微米。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	安装孔直径	安装孔	定位销	钻石针	夹紧销	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	安装孔直径	安装孔	定位销	钻石针	夹紧销	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
983081	TBQ400T	φ18	4	QLT26RP	QLT26DP	QLT26CP	140	1,020,000	×	联系我们	添加
968868	TBQ500T	φ18	4	QLT26RP	QLT26DP	QLT26CP	210	1,170,000	×	联系我们	添加
968869	TBQ630T	φ18	8	QLT32RP	QLT32DP	QLT32CP	340	1,510,000	×	联系我们	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
	983081	TBQ400T	400	550	200	100	40	320	C50	145	110	225	0.01/500	0.02/500	115	400	135	130	64
	968868	TBQ500T	500	650	300	100	45	400	C60	175	150	275	0.01/500	0.02/500	110	500	150	200	69
	968869	TBQ630T	630	750	430	100	45	500	C70	215	200	340	0.01/500	0.02/500	110	600	165	300	69

材料、热处理、表面处理

名称	材料	热处理	表面处理
带内置锁的Q-4面Ecal	Ecale：FC250 Q锁元件：SCM440 高度圆筒：SCM420 粗略导向，底部粗略导向：MC 尼龙垫片：S45C	冷却：退火Q 锁元件高度圆筒：淬火（HRC55）	Ecale：涂漆（黑色皮肤部分） Q-Lock 元素：无电镀层高度圆筒：黑色染色

特色

■内置于Iole使用面的定位单元（Q锁元件）与外部安装板（另售）的组合用于定位和夹紧。

■重复定位精度为3微米。

[配件] 驾驶舱罩、驾驶舱罩安装螺栓、眼螺栓

*根据客户规格的特殊产品也接受。
