其他 NABEYA锅屋日本NABEYA锅屋旋转台夹具更换系统更换板KAK10-TBAK10W

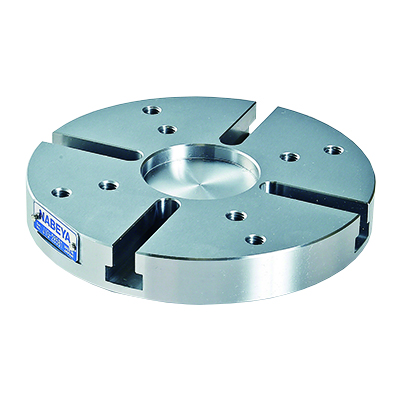

日本NABEYA锅屋旋转台夹具更换系统更换板KAK10-TBAK10W

日本NABEYA锅屋旋转台夹具更换系统更换板KAK10-TBAK10W

货号: KAK10-TBAK10W

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

易更换夹具（即使是非熟练工人也能更换）通过专注于工人和机器人擅长的领域，我们能处理从困难到简单工件再到自动操作的各种任务。自动化响应相对容易。交换板上还可以通过IC芯片和2D条码管理夹具和选择程序。*4. 工件由工人安装并从替换板上取下。*5. 测量机上需要底板（…

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	系列	Q锁元素的使用	装填物品	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	系列	Q锁元素的使用	装填物品	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
132040	KAK10-P180	平板	QLK10RP QLK10B	-	3.4	201,000	×	联系我们	添加
132039	KAK10-F180	面板板	QLK10RP QLK10B	-	5	214,000	×	物品栏	添加
132041	KAK10-TBAK10W	W型面板	QLK10RP QLK10B QLA06G	QLA-KS10.3x2	10.7	985,000	×	联系我们	添加
132038	KAK10-5AU75130	维斯板	QLK10RP QLK10B	5AU75-130	6.4	387,000	已停产	联系我们	添加
148568	KAK10-5AU75130P	维斯板	QLK10RP QLK10B	5AU75-130P	7	377,000	已停产	联系我们	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。
	132040	KAK10-P180
	132039	KAK10-F180
	132041	KAK10-TBAK10W
	132038	KAK10-5AU75130
	148568	KAK10-5AU75130P

特色

如何使用

■关于夹具更换的自动化

如果您考虑使用该系统替代自动夹具，如机器人，请注意以下内容。

更换板有四种类型，具体取决于自动化和工人支持。

■1. 每个更换板的设置操作

●优点

·易更换夹具（即使是非熟练工人也能更换）
·通过专注于工人和机器人擅长的领域，我们能处理从困难到简单工件再到自动操作的各种任务。
·自动化响应相对容易。
·交换板上还可以通过IC芯片和2D条码管理夹具和选择程序。

*4. 工件由工人安装并从替换板上取下。
*5. 测量机上需要底板（特殊版）。

■2. 工件交换操作

●优点

·适合大规模生产
·工件更换相对容易（≒ 易更换夹具）

*5. 测量机上需要一个底板（特殊版）。
*6.It 假设工人会安装和拆卸针螺栓、导向块等工件。

■关于夹具更换的自动化

如果您考虑使用该系统替代自动夹具，如机器人，请注意以下内容。
底板主要有两种类型。

安装方法

■关于自己制作替换盘子

该底板采用Q锁元件孔型。
这使得高速、高精度和高刚性的更换板材成为可能。

●气吹枪阀门规格

我们也有各种专用替换板，但通过购买以下零件，您可以根据自己的免费创意制作专用替换板。

请检查自制替换板的安装和拆卸，责任由客户承担。

●组件与安装尺寸

■关于替换板的自作用处理尺寸

●各部件的安装与加工尺寸参考图

准确性标准

■相位考虑时的重复性

型号：QLA-KS10.3 所需工件最小外径：φ115

距离中心	重复性最大误差
57.5	0.032
70	0.039
80	0.045
90	0.050
100	0.056

*计算价值

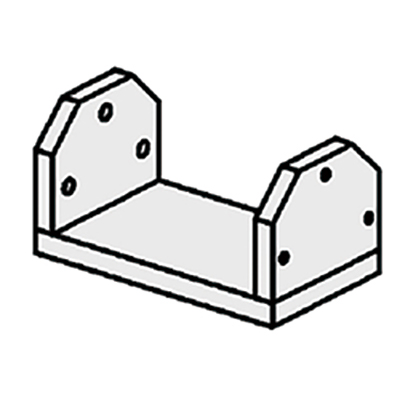

日本NABEYA锅屋摇篮组偏移类型（标准规范）YKO16C-300SAS
