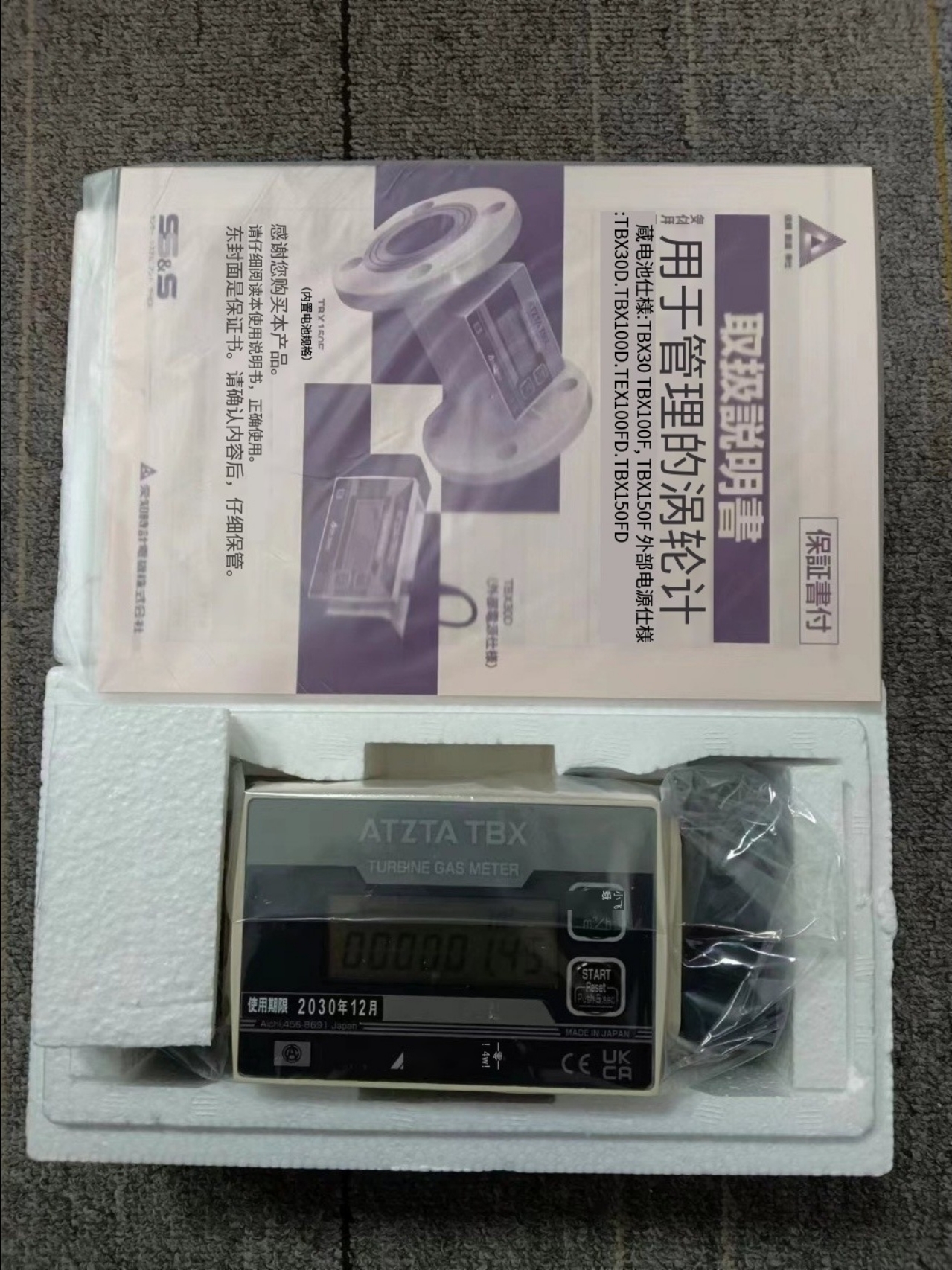

TBX303 是日本爱知时计（Aichi Tokei）专为小型锅炉、工业炉等燃烧设备设计的气体涡轮流量计，主打宽量程、高精度、长续航，适配中日跨境工业场景的气体计量需求，是燃气管理与能耗监控的核心仪表。

✨核心定位与原理

• 定位：聚焦中小流量气体精准计量，覆盖城市煤气、液化石油气（LP）、氮气、压缩空气等清洁干燥气体。

• 原理：涡轮转子式（双轴承支撑），流体推动涡轮旋转，转速与流速成正比，通过磁电检测转化为脉冲信号，换算出瞬时 / 累计流量，精度达 ±1% 满量程（F.S.）

•


• 参数项	具体规格
  型号	TBX303（TBX30 系列核心款）
  流量范围	4–30 m³/h（气体标准工况）Aichi Tokei Denki Co., Ltd.
  连接方式	Rc1¼（螺纹型），适配常见工业管道Aichi Tokei Denki Co., Ltd.
  最大工作压力	100 kPa（低压至中高压全覆盖）Aichi Tokei Denki Co., Ltd.[14]
  压力损失	≤0.3 kPa（2kPa 表压空气工况），能耗极低Aichi Tokei Denki Co., Ltd.
  工作温度	-10℃～+60℃，室内安装无冷凝Aichi Tokei Denki Co., Ltd.
  材质	表体铝合金压铸，转子乙烯醇树脂，轴承不锈钢 + PTFE，耐用抗腐蚀Aichi Tokei Denki Co., Ltd.
  重量	约 0.8kg，机身紧凑轻量化
  输出信号	双路 NPN 集电极开路脉冲输出（单位脉冲 + 高密度脉冲），支持远程抄表 [14]
  供电	内置锂电池组（典型寿命 5 年），可选外部电源（12–24VDC）型号 [14]
  显示	LCD 液晶屏，实时显示累计 / 瞬时流量、设定值等 8 位数据Aichi Tokei Denki Co., Ltd.

✨ 核心优势

1. 宽量程适配：1:50 宽量程比，低流量至满量程精准测量，适配燃烧器负荷波动场景。

2. 安装灵活：支持水平 / 垂直双向安装（垂直可底进上出 / 顶进下出），管道空间受限也能部署 [14]。

3. 双路脉冲输出：独立双通道脉冲发射器，可同时接入两套计量系统，适配能源管理与远程抄表组网 [3]。

4. 长续航免维护：内置电池无需外接电源，5 年 + 续航，7 年稳定运行（50% 负荷室温工况），减少现场维护成本 [14]。

5. 日系精工耐用：抗油雾干扰，适配燃气中少量油雾工况，适合丁烷、丙烷等再液化气体场景。

🛠️ 适用场景

• 核心场景：小型锅炉、工业炉、燃烧器的燃气消耗量实时监控与能耗统计 [3]。

• 延伸场景：工厂燃气管道分表计量、车间能耗管理系统接入、实验室 / 洁净室气体流量监测 [14]。

📌 安装与使用要点

1. 直管段要求：上游≥10 倍管径（10D）、下游≥5 倍管径（5D），确保测量精度。

2. 介质要求：仅适用于清洁干燥气体，需加装过滤器（≥200 目），避免杂质堵塞涡轮 [14]。

3. 环境要求：室内安装，远离强电磁干扰、腐蚀性环境与高湿凝露区域。

4. 接线规范：脉冲输出采用开漏结构，最大负载 24VDC/20mA，布线避免与动力电缆同管。
