一、产品定位

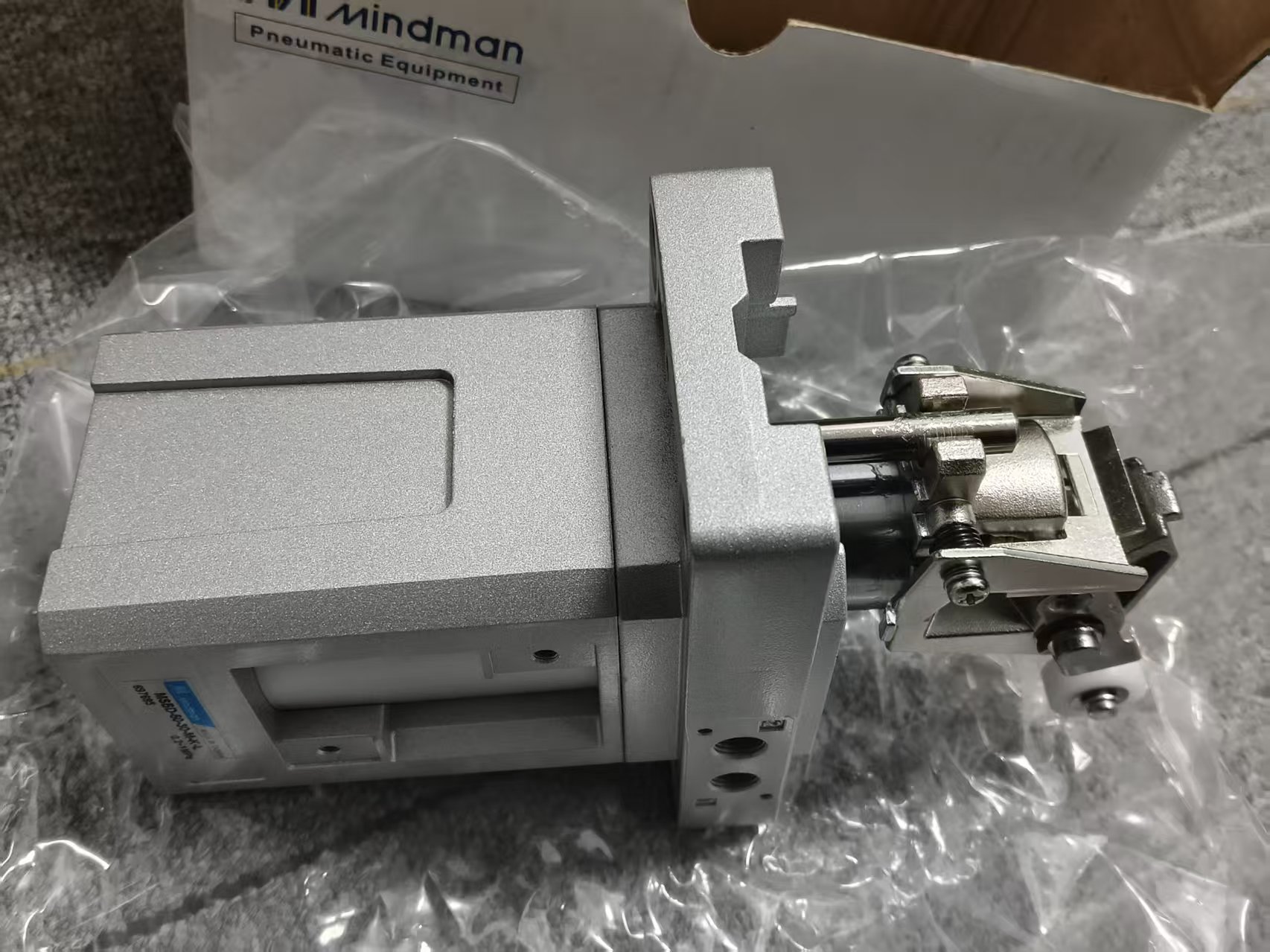

二、型号逐段解析 MSBD-50-30-M-K-L

1. MSBD：系列型号 → 立式滚轮阻挡气缸（复动附弹簧）

2. 50：缸径 φ50mm

3. 30：活塞行程 30mm（滚轮伸出高度 30mm）

4. M：缓冲规格 → 标准油压缓冲型，适配 60～80kg 负载托盘

   补充：L 轻型缓冲；H 强力重型缓冲

5. K：选配机构 → 杠杆锁定装置

   ✅ 核心功能：工件撞击阻挡滚轮后，杠杆锁死机构，气缸不会受压回缩、不会回弹；通气解锁后气缸方可下降放行。

6. L：底座规格 → 标准立式安装底座 + Rc1/8 英制锥管螺纹进气口

三、基础技术参数

• 动作形式：复动附弹簧

• 使用介质：干燥压缩空气

• 工作压力：0.2～1.0 MPa；耐压 1.5 MPa

• 润滑要求：免给油

• 工作环境温度：-5℃ ～ +60℃（空气不可结冰）

• 标配内置磁石，可加装 RCA 型磁性开关 检测到位信号

• 进气接口：Rc1/8

• 净重：约 1.8 kg

四、核心特点

1. 滚轮 + 油压缓冲：柔性吸收高速工装撞击，降低冲击噪音，保护流水线与工件；

2. 杠杆锁定 (K 功能)：重载撞击不后退，杜绝托盘冲过定位位，适合节拍快、负载较大产线；

3. 立式一体化底座，安装便捷；铝合金缸体硬质氧化，耐磨耐用；

4. 带磁石，可搭配磁性开关反馈「伸出阻挡 / 缩回放行」信号接入 PLC。
