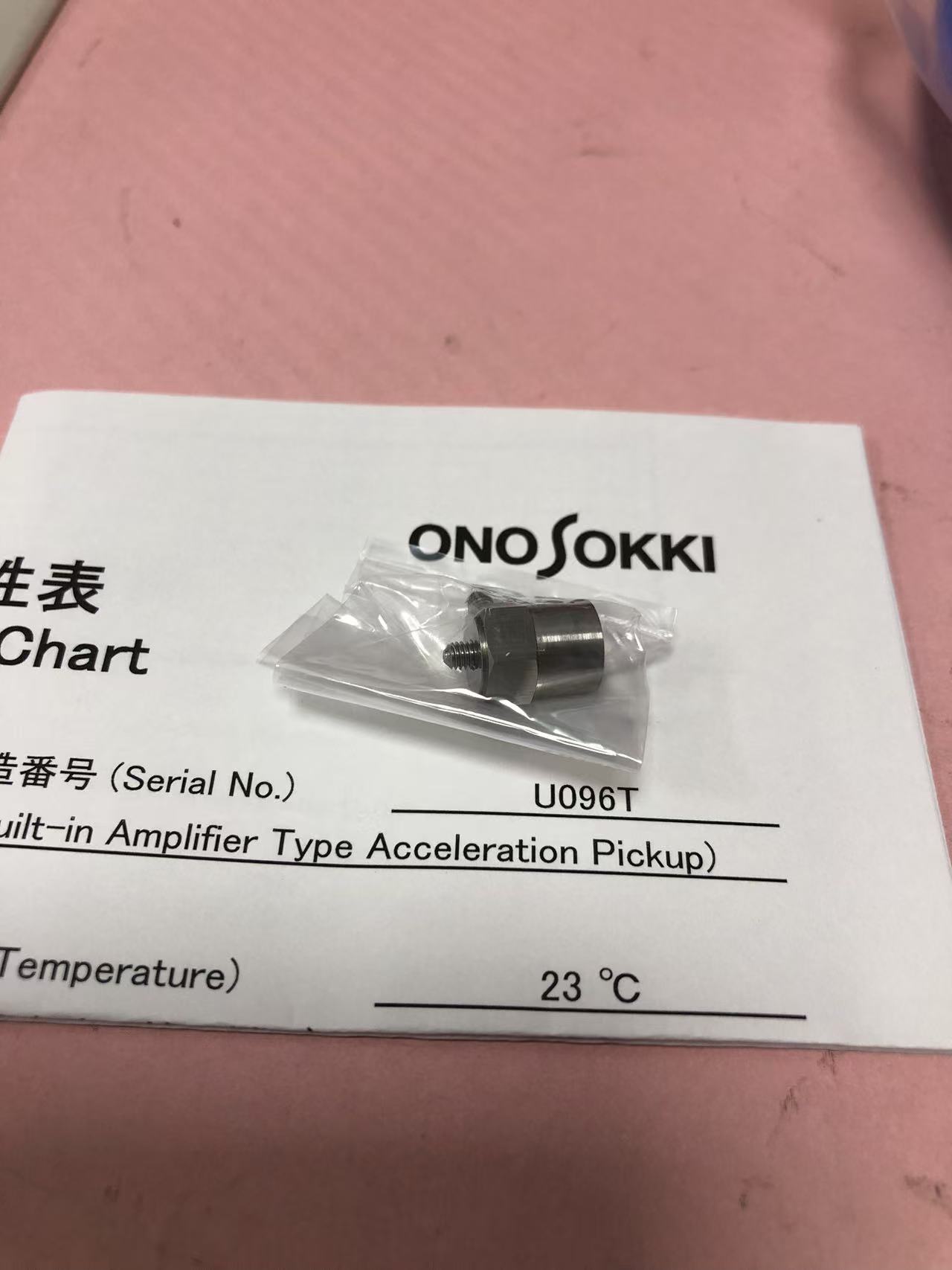

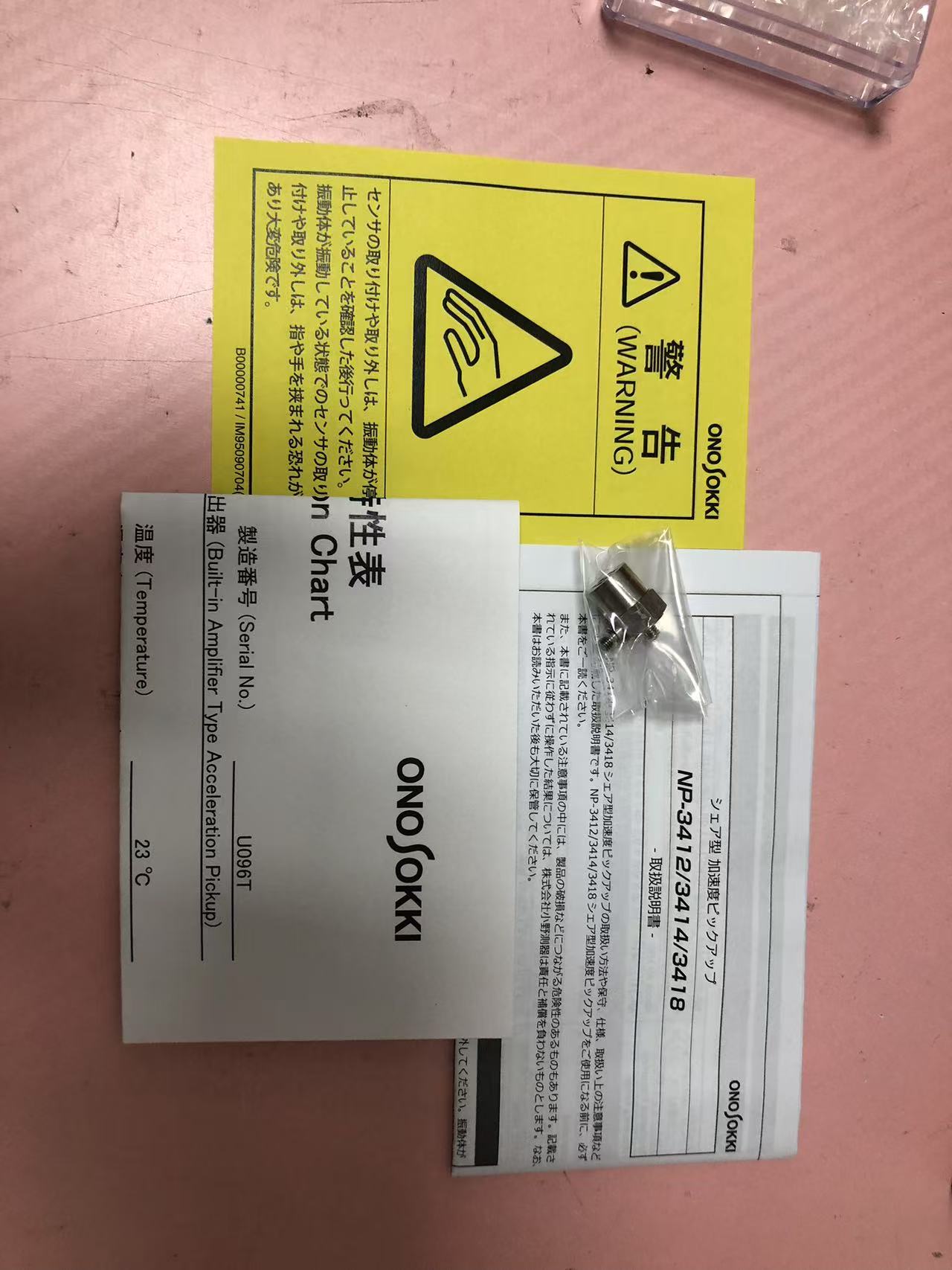

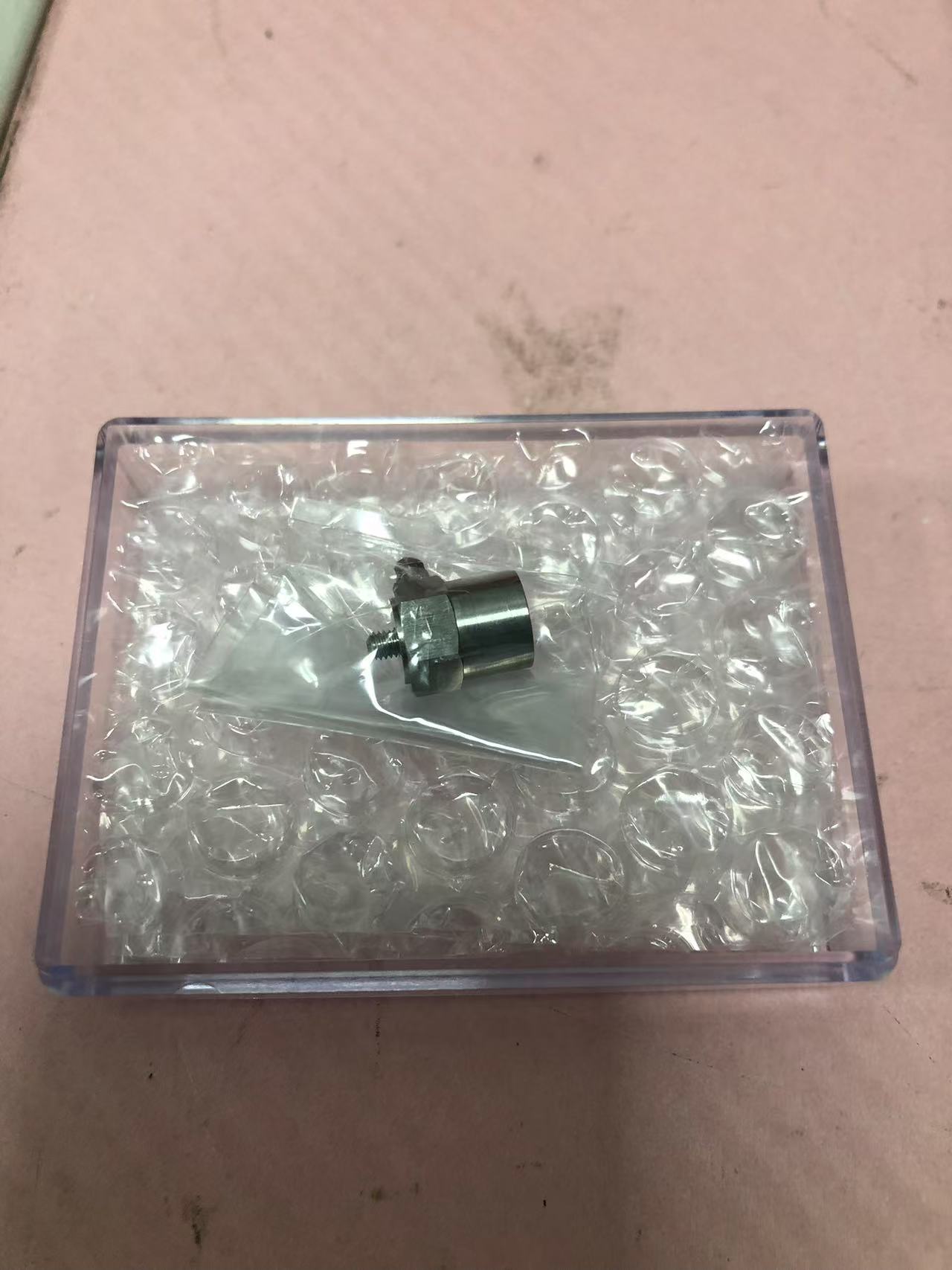

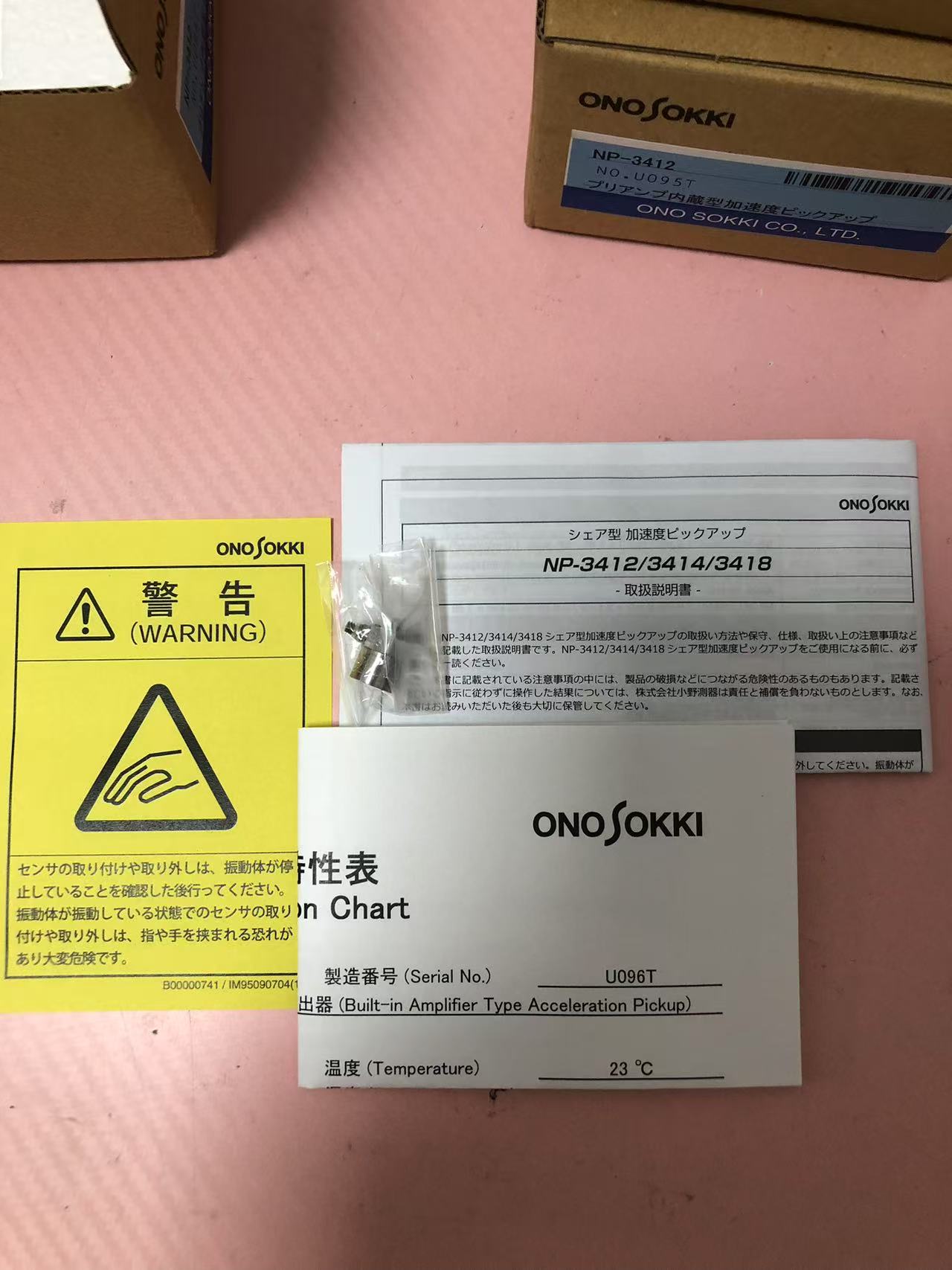

NP-3412加速度传感器日本小野

NP-33基本参数：

一、概述：

将机械系统的振动量量化成与振动加速度成比例的电信号的传感器即所谓的加速度传感器。NP-500/600/3000系列由质量只有0.4克的超小型传感器、能同时检测XYZ三个振动方向的三轴传感器，以及防水、高灵敏度等17个种类的传感器所组成，可供用户按使用的目的、使用条件及应用方式等不同进行zui恰当的选择。

NP-3412加速度传感器 NP-500/600/3000系列传感器内藏前置放大器，传感器输入部份构成简单，使用方便。若用户拥有本公司产的FFT等分析仪，就可以直接联接使用。

NP-3412加速度传感器  二、规格：

NP-500/600/3000系列内置放大加速度传感器

特点	3轴、TEDS功能	高灵敏度3轴、TEDS功能	简易防水，TEDS功能，＊6
构造	剪切型	剪切型	剪切型
型号	NP-3576N10	NP-3578N10	NP-3331N20
外观
信号输出方式	CCLD（恒电流驱动） 内藏预置放大器	CCLD（恒电流驱动） 内藏预置放大器	CCLD（恒电流驱动） 内藏预置放大器
灵敏度（±10%）	1 mV/(m/s2)	10 mV/(m/s2)	5．0 mV/(m/s2)
共振频率	大于35 kHz	大于35 kHz	约25 kHz
频率范围	1 Hz～8 kHz±1 dB（Y、Z轴） 1 Hz～5 kHz±1 dB（X轴）	1 Hz～8 kHz±1 dB（Y、Z轴） 1 Hz～5 kHz±1 dB（X轴）	2 Hz～4 kHz±5 %
	0.8 Hz～10 kHz±3 dB （Y、Z轴） 0.8 Hz～8 kHz±3 dB（X轴）	0.8 Hz～10 kHz±3 dB（Y、Z轴） 0.8 Hz～8 kHz±3 dB（X轴）	2 Hz～10 kHz±3 dB
zui大加速度	3600 m/s2	360 m/s2	700 m/s2
耐冲击性	30000（m/s2）	30000（m/s2）	10000（m/s2）
使用温度范围	－40～＋85 ℃	－40～＋85 ℃	－20～＋85 ℃
输出阻抗	小于400 Ω	小于400 Ω	小于300 Ω
本体噪声	小于40 μVrms 0.04 m/s2 ?rms	小于40 μVrms 0.004 m/s2 ?rms	小于20 μVrms 0.004 m/s2 ?rms
TEDS规格	IEEE 1451.4-2004 Template ID=25	EEE 1451.4-2004 Template ID=25	IEEE 1451.4-2004 Template ID=25
CCLD电源	恒定电流： 0.5 ～ 5 mA +18 ～ +25 VDC	恒定电流： 0.5 ～ 5 mA +18 ～ +25 VDC	恒定电流： 0.5 ～ 5 mA +18 ～ +25 VDC
重量	约 11克	约 11克	约50克
接地/绝缘	外壳接地	外壳接地	外壳绝缘
外壳材质	钛	钛	SUS303
外径尺寸	14.2（W）×14.2（D）×14.2（H） （不包括突出部分）	14.2（W）×14.2（D）×14.2（H） （不包括突出部分）	17 Hex×37.5 H
接插件	DR-4S-4（4针）	DR-4S-4（4针）	TNC接插件上直接引出
电缆	须另行购买NP-0222、0232	须另行购买NP-0222、0232	须另行购买NP-0140系列
传感器固定方法	用粘结剂、或用M5螺孔固定	用粘结剂、或用M5螺孔固定	M5螺孔固定
附属品（不包括电缆）	M5螺丝、粘结剂、安装夹	M5螺丝、粘结剂、安装夹	M5固定螺丝

NP-3412加速度传感器  注意事项：

*1：信号电缆30 m以下时，满足CE规格。

特点	超小型、轻量	小型、轻量	小型、轻量	小型、通用
构造	剪切型	剪切型	剪切型	剪切型
型号	NP-3211	NP-3412 ?3414	NP-3418	NP-3110
外观
灵敏度＊1	1 mV/（m/s2）±15 %	1.0 mV/（m/s2）±1 dB	1.0 mV/（m/s2）±1 dB	0.5 mV/（m/s2）±1 dB
共振频率	约 50 kHz	约 40 kHz	约 40 kHz	约 45 kHz
频率范围	1 Hz～10 kHz±5 % 0.7 Hz～13 kHz±10 %	5 Hz～8 kHz±0.5 dB	2 Hz～6 kHz±0.5 dB	5 Hz～6 kHz±0.5 dB
	0.3 Hz～20 kHz±3 dB	1 Hz～16 kHz±3 dB	0.8 Hz～16 kHz±3 dB	5 Hz～15 kHz±3 dB
zui大加速度	4900 m/s2	2200m/s2	2200 m/s2	4400 m/s2
耐冲击性	98000（m/s2）	10000（m/s2）	10000（m/s2）	100000（m/s2）
使用温度范围	－54～＋125 ℃	－20～＋110 ℃	－30～＋110 ℃	－20～＋110 ℃
输出阻抗	小于100 Ω	小于100 Ω	小于100 Ω	小于100 Ω
传感器输出噪声	20 μVrms 0.02 m/s2 ?rms	小于20 μVrms 小于0.02 m/s2 ?rms	小于20 μVrms 小于0.02 m/s2 ?rms	小于20 μVrms 小于0.04 m/s2 ?rms
驱动电源	2 mA～20 mA 恒定电流	0.5 mA～5 mA 恒定电流	0.5 mA～5 mA 恒定电流	0.5 mA～5 mA 恒定电流
重量	0.5克	NP-3412：5.5克 NP-3414：3.5克	1.9克	5.4克
外壳材质	铝合金	SUS303	钛	钛
外径尺寸	6.4×11.4×3.6 H	NP-3412：10 Hex×12.5 H NP-3414：8 Hex×11 H	7 Hex ×11.5 H	11 Hex×14.5 H
接插件	3-56袖珍型接插件 横向抽出	NP-3412：M3微型接插件 横向抽出 NP-3414：M3微型接插件 传感器上部抽出	M3微型接插件 传感器上部抽出	M3微型接插件 横向抽出
电缆	附属电缆3 m一根 （NP-0172）	须另行购买 （NP-0150系列）	须另行购买 （NP-0150系列）	附属电缆3 m一根 （NP-0150系列）
传感器固定方法	粘结	M3螺孔	M3螺孔	M3螺孔
附属品 （不包括电缆）	NP-0172（3 m电缆）}NP-0021 袖珍接插件- BNC适配器 粘结剂 拆卸工	M3螺丝	M3螺丝	M3螺丝 电缆3 m一根

NP-3412加速度传感器  注意事项：

*1：传感器灵敏度指标的±0.5 dB、±1 dB不是指测量的精度误差，而是指各个传感器灵敏度的标准离差（个体之差）。若对各自的灵敏度值进行校正后，任一传感器均能在同样的条件下达到同样精度的测量。1 G≒9.8 m/s2。

*2：达到日本国标JIS C 0920保护等级的7级水平。

*3：传感器本身的使用温度范围。若包括电缆，其温度范围应为-25～＋105 ℃。

*4：NP-550、产品序号F468以后的产品驱动电流均为2 mA。

*5：不包括电缆。

*6：信号电缆30 m以下时，满足CE规格。
