日本ATEC艾泰克支撑球PVL30S- ☐江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑球PVL30S- ☐江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVL30S- ☐* ☐ = 普通熊的数量向上的力 / 1 个球推荐工作压力0.4~0.6MPa（耐压0.9MPa）推荐气…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球PVL30S- ☐江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

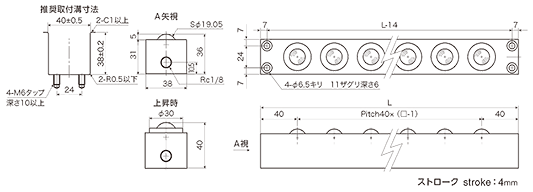

PVL30S- ☐

* ☐ = 普通熊的数量

向上的力 / 1 个球

推荐工作压力0.4 ~0.6MPa（耐压0.9MPa）推荐气压	0.4MPa	294N（30kgf）
	0.5MPa	382N（39kgf）
	0.6MPa	470N（48kgf）

使用说明使用说明
上下向上-向下

玉数	长（毫米）	每件负载能力（实测）N（kgf）						CAD数据下载器
		使用气压MPa（kgf/cm2）
		0.4	（4）	0.5	（5）	0.6	（6）
1	80	294	30	382	39	470	48	3D-CAD 。PDF格式 .dwg .dxf 域名
2	120	588	60	764	78	940	96	3D-CAD 。PDF格式 .dwg .dxf 域名
3	160	882	90	1,146	117	1,410	144	3D-CAD 。PDF格式 .dwg .dxf 域名
4	200	1,176	120	1,528	156	1,880	192	3D-CAD 。PDF格式 .dwg .dxf 域名
5	240	1,470	150	1,910	195	2,350	240	3D-CAD 。PDF格式 .dwg .dxf 域名
6	280	1,764	180	2,292	234	2,820	288	3D-CAD 。PDF格式 .dwg .dxf 域名
7	320	2,058	210	2,674	273	3,290	336	3D-CAD 。PDF格式 .dwg .dxf 域名
8	360	2,352	240	3,056	312	3,760	384	3D-CAD 。PDF格式 .dwg .dxf 域名
9	400	2,646	270	3,438	351	4,230	432	3D-CAD 。PDF格式 .dwg .dxf 域名
10	440	2,940	300	3,820	390	4,700	480	3D-CAD 。PDF格式 .dwg .dxf 域名
11	480	3,234	330	4,202	429	5,170	528	3D-CAD 。PDF格式 .dwg .dxf 域名
12	520	3,528	360	4,584	468	5,640	576	3D-CAD 。PDF格式 .dwg .dxf 域名
13	560	3,822	390	4,966	507	6,110	624	3D-CAD 。PDF格式 .dwg .dxf 域名
14	600	4,116	420	5,348	546	6,580	672	3D-CAD 。PDF格式 .dwg .dxf 域名
15	640	4,410	450	5,730	585	7,050	720	3D-CAD 。PDF格式 .dwg .dxf 域名
16	680	4,704	480	6,112	624	7,520	768	3D-CAD 。PDF格式 .dwg .dxf 域名
17	720	4,998	510	6,494	663	7,990	816	3D-CAD 。PDF格式 .dwg .dxf 域名
18	760	5,292	540	6,876	702	8,460	864	3D-CAD 。PDF格式 .dwg .dxf 域名
19	800	5,586	570	7,258	741	8,930	912	3D-CAD 。PDF格式 .dwg .dxf 域名
20	840	5,880	600	7,640	780	9,400	960	3D-CAD 。PDF格式 .dwg .dxf 域名
21	880	6,174	630	8,022	819	9,870	1,008	3D-CAD 。PDF格式 .dwg .dxf 域名
22	920	6,468	660	8,404	858	10,340	1,056	3D-CAD 。PDF格式 .dwg .dxf 域名
23	960	6,762	690	8,786	897	10,810	1,104	3D-CAD 。PDF格式 .dwg .dxf 域名
24	1,000	7,056	720	9,168	936	11,280	1,152	3D-CAD 。PDF格式 .dwg .dxf 域名
25	1,040	7,350	750	9,550	975	11,750	1,200	3D-CAD 。PDF格式 .dwg .dxf 域名
26	1,080	7,644	780	9,932	1,014	12,220	1,248	3D-CAD 。PDF格式 .dwg .dxf 域名
27	1,120	7,938	810	10,314	1,053	12,690	1,296	3D-CAD 。PDF格式 .dwg .dxf 域名
28	1,160	8,232	840	10,696	1,092	13,160	1,344	3D-CAD 。PDF格式 .dwg .dxf 域名
29	1,200	8,526	870	11,078	1,131	13,630	1,392	3D-CAD 。PDF格式 .dwg .dxf 域名
30	1,240	8,820	900	11,460	1,170	14,100	1,440	3D-CAD 。PDF格式 .dwg .dxf 域名
