日本ATEC艾泰克支撑球PVDL50-1-2江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVDL50-1-21= 总长度（mm）2= 普通熊的数量，例如 PVDL50-500-8使用说明使用说明好转向上耐压…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球PVDL50-1-2江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

PVDL50-1-2

1= 总长度（mm）
2= 普通熊的数量，

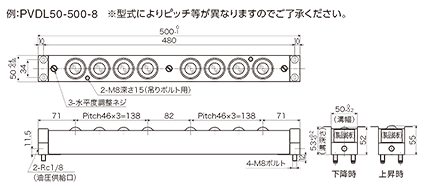

例如 PVDL50-500-8

使用说明使用说明
好转向上

耐压性承受压力	俯卧撑能力向上的力 * 最大工作压力最大压力24.5MPa			提升行程提升行程	所需油油量	工作温度范围温度范围	使用油工作油
耐压性承受压力	使用的液压动力供应的油压	18.1MPa	24.5MPa	提升行程提升行程	所需油油量	工作温度范围温度范围	使用油工作油
36.8MPa	1 气缸	3,800N （390kgf）	5,100N （520kgf）	3毫米	0.7毫升	0~60°C	通用液压油（ISO VG32）

型	总长度 L	球数	气缸数	调平调节螺钉数量	球距（1） PB	球距（2） CB	FB的	个人电脑	CAD数据下载器
PVDL50-300-4	300	4	2	2	52	-	72	-	3D-CAD 。PDF格式 .dwg .dxf 域名
PVDL50-400-6	400	6	2	2	51	-	72.5	-	3D-CAD 。PDF格式 .dwg .dxf 域名
PVDL50-500-8	500	8	3	3	46	82	71	220	3D-CAD 。PDF格式 .dwg .dxf 域名
PVDL50-600-10	600	10	3	3	47	82	71	270	3D-CAD 。PDF格式 .dwg .dxf 域名
PVDL50-700-12	700	12	3	3	47.6	82	71	320	3D-CAD 。PDF格式 .dwg .dxf 域名
PVDL50-800-12	800	12	4	4	54	84	73	246.6	3D-CAD 。PDF格式 .dwg .dxf 域名
PVDL50-900-15	900	15	4	4	49.5	82	71	280	3D-CAD 。PDF格式 .dwg .dxf 域名
PVDL50-1000-18	1000	18	4	4	46	83	72	313.3	3D-CAD 。PDF格式 .dwg .dxf 域名
2PVDL50-1100-16	1100	16	6	6	54	83	71.5	245	3D-CAD 。PDF格式 .dwg .dxf 域名
2PVDL50-1200-20	1200	20	6	6	47	82	71	270	3D-CAD 。PDF格式 .dwg .dxf 域名
2PVDL50-1300-20	1300	20	6	6	53	83	71.5	295	3D-CAD 。PDF格式 .dwg .dxf 域名
2PVDL50-1400-24	1400	24	6	6	47.6	82	71	320	3D-CAD 。PDF格式 .dwg .dxf 域名
2PVDL50-1500-24	1500	24	8	8	49	83	71.5	230	3D-CAD 。PDF格式

耐压性承受压力	俯卧撑能力向上的力 * 最大工作压力最大压力24.5MPa			提升行程提升行程	所需油油量	工作温度范围温度范围	使用油工作油
耐压性承受压力	使用的液压动力供应的油压	18.1MPa	24.5MPa	提升行程提升行程	所需油油量	工作温度范围温度范围	使用油工作油
36.8MPa	1 气缸	3,800N （390kgf）	5,100N （520kgf）	3毫米	0.7毫升	0~60°C	通用液压油（ISO VG32）
