作业工具·自动化控件 ATEC艾泰克日本ATEC艾泰克支撑a球FCD-20ERC-2T-AT型江崎中部办事处

日本ATEC艾泰克支撑a球FCD-20ERC-2T-AT型江崎中部办事处

日本ATEC艾泰克支撑球FCD-20ERC-2T-AT型江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑a球FCD-20ERC-2T-AT型江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。FCD-20ERC-2T-AT型风格型FCD-7ERC-2T-AT型FCD-10ERC-2T-AT型FCD-20ERC-2T-AT型使用说…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑a球FCD-20ERC-2T-AT型江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

FCD-20ERC-2T-AT型

风格型			FCD-7ERC-2T-AT型	FCD-10ERC-2T-AT型	FCD-20ERC-2T-AT型
使用说明使用说明			上下向上-向下
可移动质量有效载荷限制			7公斤	10公斤	20公斤
桌面活动范围※1顶板行程	X、Y		±2毫米
	θ	在原始位置在原始位置	±8.5°	±8.0°	±7.5°
	θ	在最大偏心率下在最大偏移量	±2.0°~±6.0°		±2.0°~±5.0°
允许力矩允许的时刻	α※2		10.5N·m	12.9牛·米	18.3N·m
顶部锁定机构顶板锁类型	X、Y、θ		中心锁（空气关闭时）
重复性重复精度	X、Y		±0.05毫米
重复性重复精度	θ		±0.5°
顶部锁固定※3允许径向载荷	X、Y		292N
顶部锁固定※3允许径向载荷	θ		1.3N·m
工作压力范围压力范围			0.4~0.7MPa *使用干燥空气
耐压性承受压力			0.9MPa
工作温度范围温度范围			0~70°C *无冻结或结露
产品质量重量			766克	976克	1,212 克

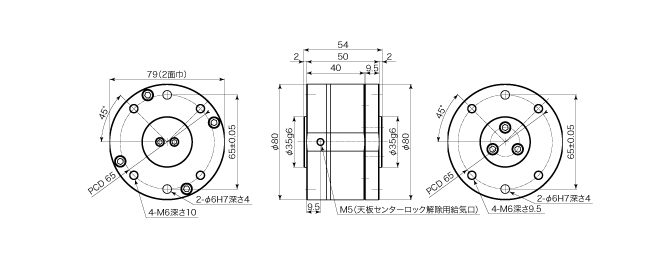

计算机辅助设计			.dxf 域名 .dwg 。PDF格式 3D-CAD	.dxf 域名 .dwg 。PDF格式 3D-CAD	.dxf 域名 .dwg 。PDF格式 3D-CAD
