作业工具·自动化控件 ATEC艾泰克日本ATEC艾泰克支撑球FCD-05RC-1T江崎中部办事处

日本ATEC艾泰克支撑球FCD-05RC-1T江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑球FCD-05RC-1T江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。FCD-05RC-1T气压：0.4MPa风格型FCD-10RC-2TFCD-10RC-2型FCD-05RC-1T使用说明使用说明上下向…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球FCD-05RC-1T江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

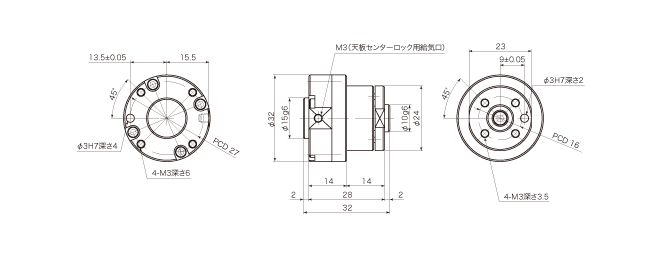

FCD-05RC-1T

气压：0.4MPa

风格型			FCD-10RC-2T	FCD-10RC-2型	FCD-05RC-1T
使用说明使用说明			上下向上-向下
可移动质量有效载荷限制			10公斤		1公斤
桌面活动范围※1顶板行程	X、Y		±2毫米		±1毫米
	θ	在原始位置在原始位置	±5.2°	0°※2	±7.2°
	θ	在最大偏心率下在最大偏移量	0°	0°※2	0°
允许力矩允许的时刻	α		3.0牛·米	6.4牛·米	0.3N·m
允许力矩允许的时刻	θ		－	3.0牛·米	－
顶部锁定机构顶板锁类型	X、Y、θ		中心锁（开气时）
顶部锁固定※3允许径向载荷	X、Y		439N	466N	100N
顶部锁固定※3允许径向载荷	θ		4.0牛·米	－	0.2N·m
重复性重复精度	X、Y		±0.05毫米
重复性重复精度	θ		±0.5°	－	±0.5°
向心力乞求力量	X、Y、θ		是（当空气关闭时，由于磁力）
流体使用流体			干燥空气
工作压力范围压力范围			0.3~0.6MPa
耐压性承受压力			0.9MPa		0.7MPa
工作温度范围温度范围			0~70°C *无冻结或结露
产品质量重量			497克	471克	61克
计算机辅助设计			.dxf 域名 .dwg 。PDF格式 3D-CAD	.dxf 域名 .dwg 。PDF格式 3D-CAD	.dxf 域名 .dwg 。PDF格式 3D-CAD
