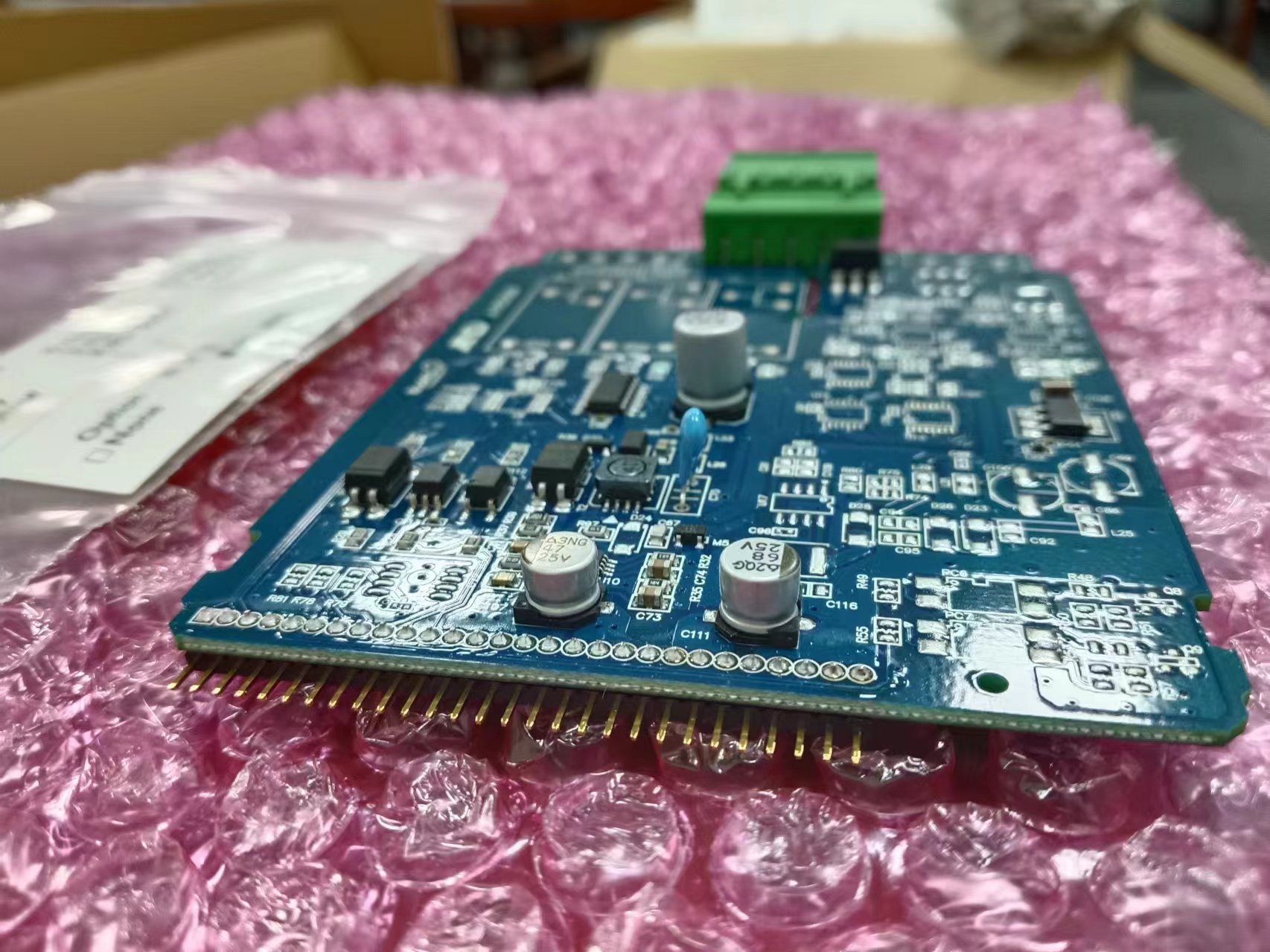

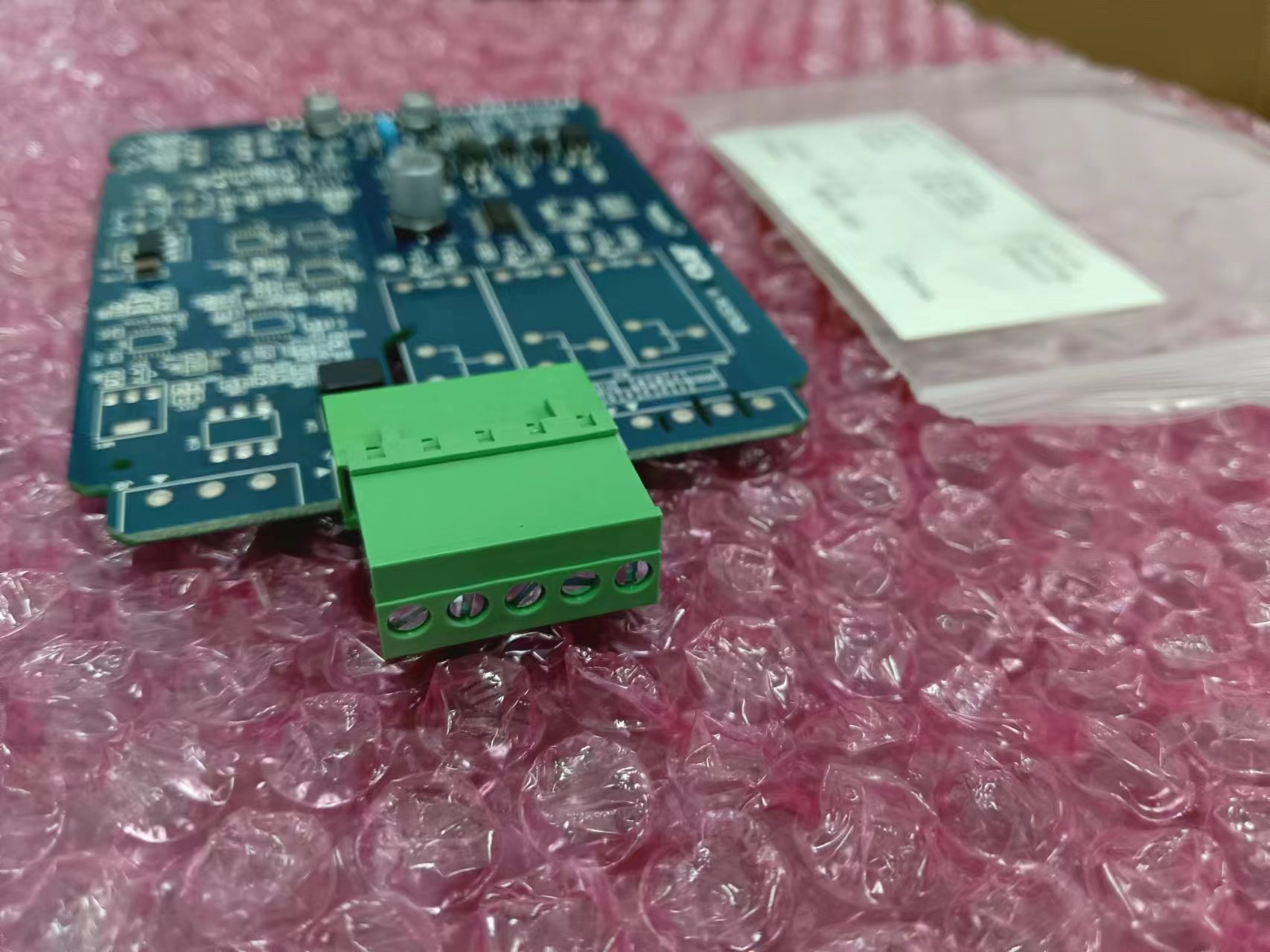

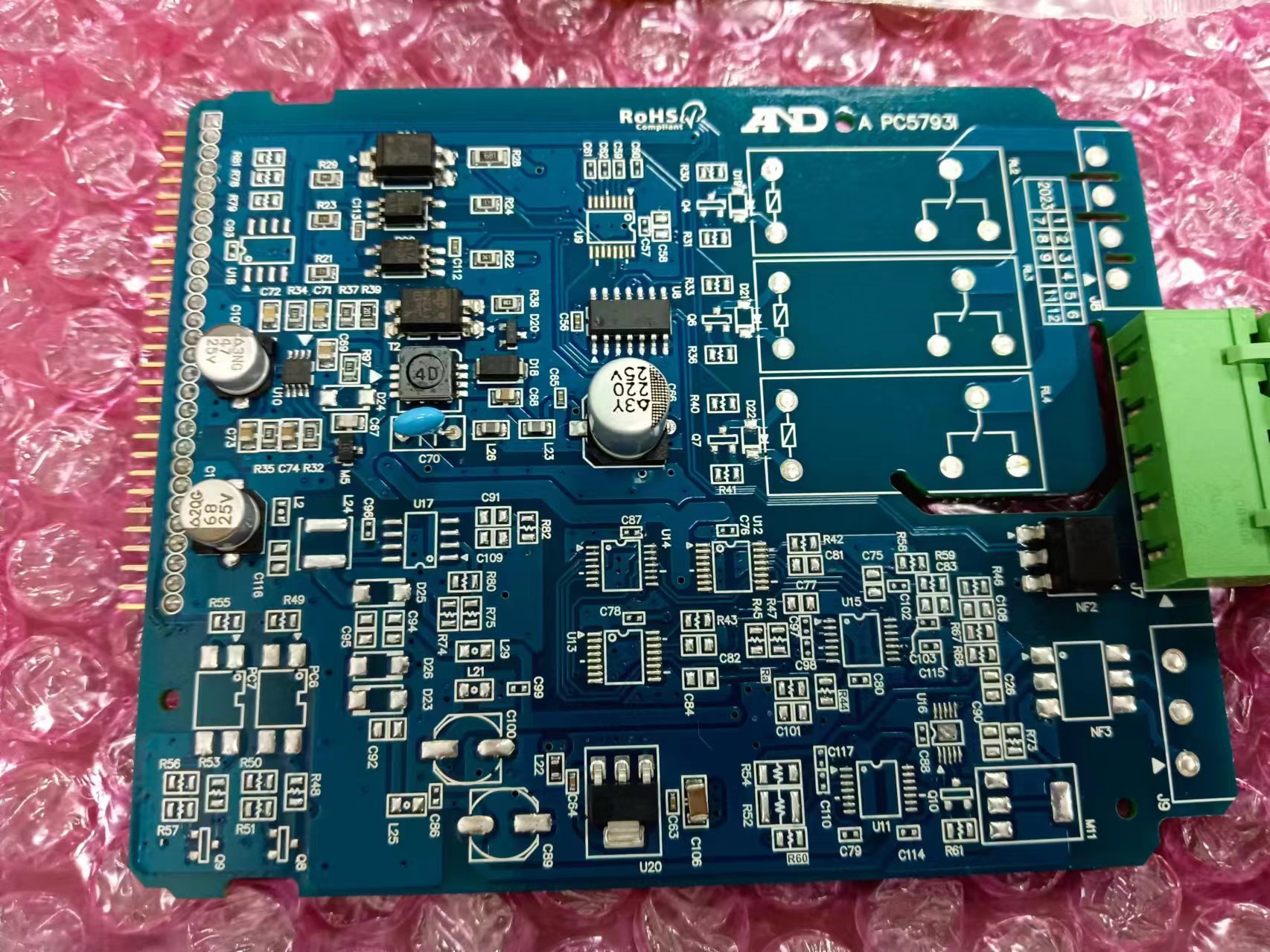

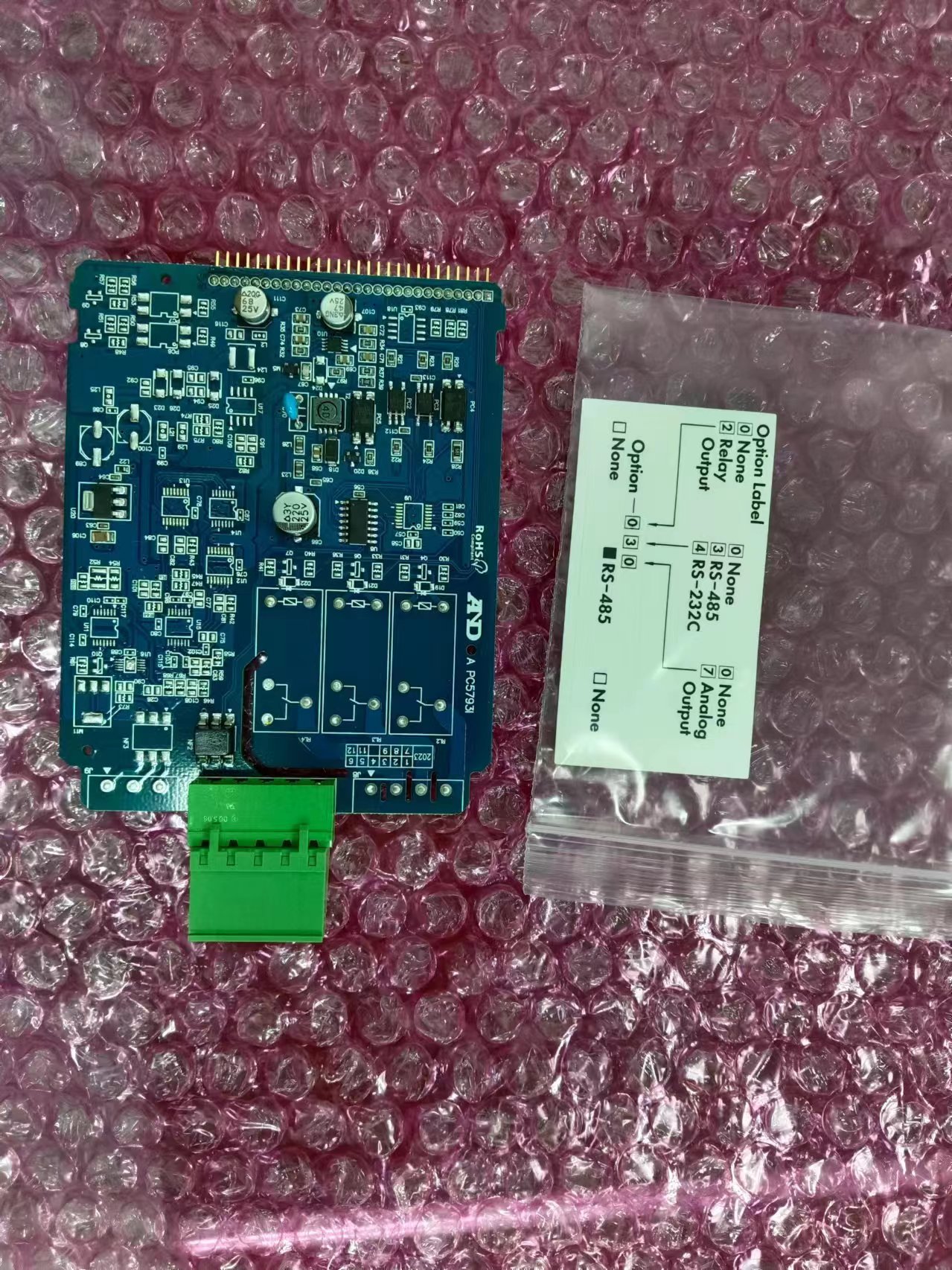

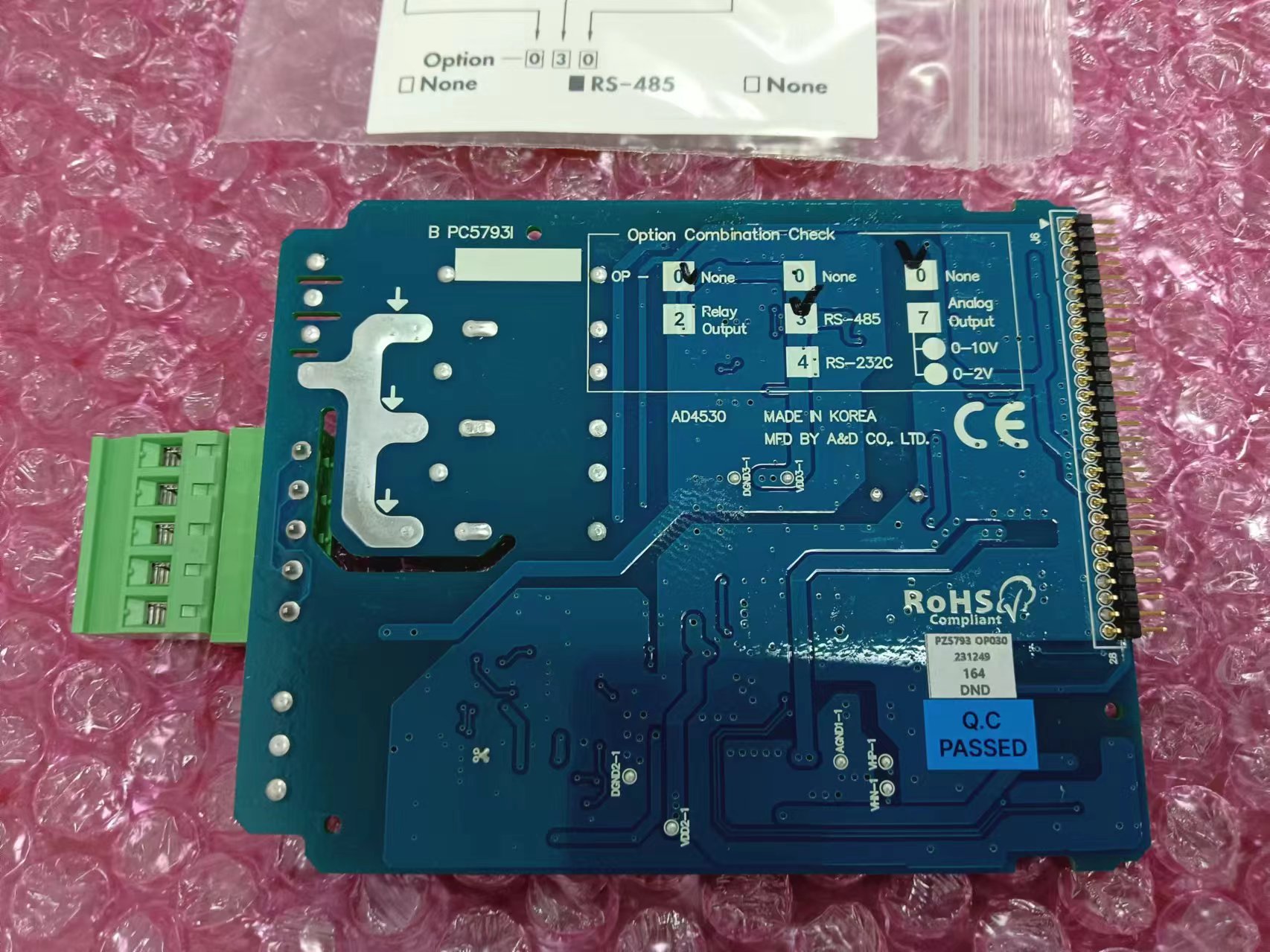

AND爱安德RS-485输出板 AD4530-030

货号:

库存: 10

品牌: AND爱安德

¥800.00 ¥600.00

简介

AND爱安德RS-485输出板 AD4530-030 AD-4530 是一种指示器，可将来自传感器（应变计）的电压信号转换为数字显示。和控制输入 - 继电器输出（可选）- RS-232C 输入/输出（可选）- RS-485 输入/输出（可选）- D/A 模拟输出（可选）最适于测量负载、压力、扭矩、张力等。无论…

分类: 电子计测·仪器仪表, AND爱安德,

产品详情

AND爱安德RS-485输出板 AD4530-030

AD-4530 是一种指示器，可将来自传感器（应变计）的电压信号转换为数字显示。

和控制
输入 - 继电器输出（可选）
- RS-232C 输入/输出（可选）
- RS-485 输入/输出（可选）
- D/A 模拟输出（可选）
最适于测量负载、压力、扭矩、张力等。
无论实际负载如何，都可以进行数字量程校准
可以备份零校正值
各种保持功能、比较器功能、锁存功能、防振功能、上电归零功能
丰富的外部输入和输出

长处

Comparator 功能

HI、OK 和 LO 通过设置上限和下限来显示。需要可选的 AD4530-200 / AD4530-237 / AD4530-247 输出

保持功能

从 Sample Hold（采样保持）、Peak Hold（峰值保持）、Bottom Hold（底部保持）和 Bipolar Peak Hold（双极峰值保持）中进行选择

闭锁功能

兼容外部输入、锁存器显示值、比较器（单独出售）、模拟输出（单独出售）和串行输出（单独出售）的 LATCH

防振功能

可以设置滞后宽度和时间，以减少继电器电路上的负载。

上电归零功能

通电时，可以进行零点调整

单位字母

可以选择要添加到串行输出（单独出售）的单位字符。

规范

输入灵敏度
0.4 μV/d 或更高（d = 最小刻度）

零点调整范围
-35mV~+35mV

称重传感器施加电压
5 VDC±5% 最多可
连接 3350 Ω传感器最多可
连接 1120 Ω 传感器

温度系数
零点：±0.2 μV/°C 典型
范围：±30 ppm/°C 典型值

非线性
F.S. 的 0.01%

最大测量电压
35毫伏

A/D 转换方法
Delta-Sigma 方法

内部分辨率
约 1,000,000

最大显示分辨率
9,999 天

采样率
10 次/秒

显示
- 主显示屏 LED
  （红色），7 段，4 位，字符高度 14 mm，5
  个状态标记
- 极性指示灯
  LED（红色）
- 判定显示 LED
  3 种颜色（红、绿、橙）判
  定结果（HI、OK、LO）

标准外部输入和输出
3 个控制输入（非电压触点或集电极开路）

权力
AC100V~240V （50/60Hz）

工作温度和湿度范围
-10°C~40°C / 85%R.H 或更低（非冷凝）

外形尺寸
96 （W） × 48 （H） × 146.6 （D） mm（包括突出部分）

质量
约 290g

选择

型号名称	名字	商品编码	JAN 代码	言论
AD4530-200型	继电器输出	AD4530-200JA	4981046619066	HI， OK， LO 触点输出 250 VAC 或 30 VDC 3A 机械触点触点配置：包括 1A 4 针连接器
AD4530-040	RS-232C 输入/输出	AD4530-040JA	4981046619080	包括 5 针连接器
AD4530-007	D/A 模拟输出	AD4530-007JA	4981046619097	温度系数 100 ppm/°C（典型值）包括 3 针连接器电压输出 0~10V 电流输出 4~20mA 可扩展输出分辨率：1/8,000（相当于 13 位）
AD4530-237	继电器输出、RS-485、D/A 模拟输出	AD4530-237JA	4981046619103	包括 3 针、4 针和 5 针连接器
AD4530-247	继电器输出、RS-232C、D/A 模拟输出	AD4530-247JA	4981046619110	包括 3 针、4 针和 5 针连接器
