作业工具·自动化控件 FREEBEAR福力百亚 FREEBEAR福利百亚气浮式万向球单元AFU-1625-600

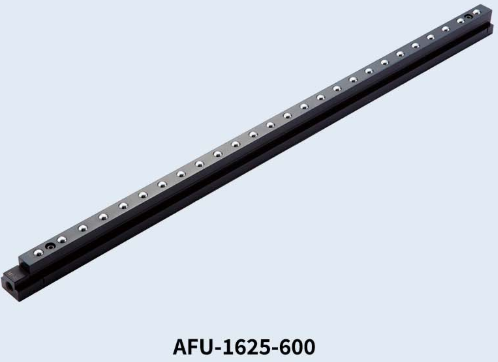

FREEBEAR福利百亚气浮式万向球单元AFU-1625-600

货号: AFU-1625-600

库存: 0

¥0.00

T型槽插入型万向球单元AFU-1625系列不需要加工方槽，可插入已有的 T型槽中使用。可在需要时插入，还可插拔使用，因此也可方便地附装在无升降功能的设备上。（通过模具自重或强制排气下降）也可制作下图所示以外的尺寸。详细要求请在咨询表中注明。型号本体尺寸（mm）自重…

分类: 作业工具·自动化控件, FREEBEAR福力百亚,

产品详情

T型槽插入型万向球单元AFU-1625系列

不需要加工方槽，可插入已有的 T型槽中使用。

可在需要时插入，还可插拔使用，因此也可方便地附装在无升降功能的设备上。

（通过模具自重或强制排气下降）

也可制作下图所示以外的尺寸。详细要求请在咨询表中注明。

型号	本体尺寸（mm）			自重	使用空气压力								Data Download （DXF/PDF）
	L	L1	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
					负荷能力
					kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-1625-200	200	184	5×P21.2＝106	0.8	0.36	36.2	0.47	47.9	0.59	60.2	0.71	72.4	DXF PDF
AFU-1625-600	600	584	23×P22＝506	2.2	1.24	126.0	1.65	170.3	2.06	210.1	2.47	251.9	DXF PDF
