作业工具·自动化控件 FREEBEAR福力百亚 FREEBEAR福利百亚气浮式万向球单元AFU-1932-580

FREEBEAR福利百亚气浮式万向球单元AFU-1932-580

货号: AFU-1932-580

库存: 0

¥0.00

T型槽插入型万向球单元AFU-1932系列不需要加工方槽，可插入已有的T型槽中使用。可在需要时插入，还可插拔使用，因此也可方便地附装在无升降功能的设备上。弹簧复位式（通过排气下降）也可制作下图所示以外的尺寸。详细要求请在咨询表中注明。型号本体尺寸（mm）自重使用空…

分类: 作业工具·自动化控件, FREEBEAR福力百亚,

产品详情

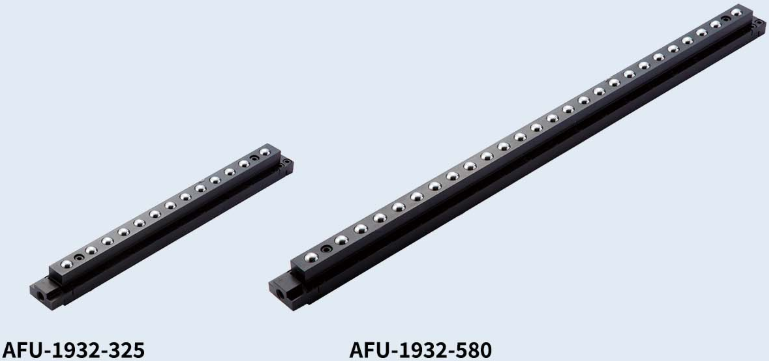

T型槽插入型万向球单元AFU-1932系列

不需要加工方槽，可插入已有的T型槽中使用。

可在需要时插入，还可插拔使用，因此也可方便地附装在无升降功能的设备上。

弹簧复位式（通过排气下降）

也可制作下图所示以外的尺寸。详细要求请在咨询表中注明。

型号	本体尺寸（mm）			自重	使用空气压力								Data Download （DXF/PDF）
	L	L1	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
					负荷能力
					kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-1932-325	325	293	10×P20.5＝205	1.5	0.98	100.0	1.18	120.3	1.57	160.1	1.96	199.9	DXF PDF
AFU-1932-580	580	548	23×P20＝460	2.6	1.96	199.9	2.36	240.7	3.14	320.2	3.92	399.7	DXF PDF
AFU-1932-680	680	648	28×P20＝560	3.1	2.21	224.9	2.65	270.2	3.53	360.0	4.41	449.7	DXF PDF
