规格
应变测量部规格※1
项目 | 规格 |
|---|
测量通道数 | 2个通道 |
|---|
输入接头 | 形状 | NDIS4109（小型9针）插座 型号：EPRC07-R9FNDIS |
|---|
适用插头 | NDIS4109（小型9针）插头 型号：EPRC07-P9MNDIS |
|---|
测量对象 | 应变片式传感器 |
|---|
适用电桥电阻 | BV 5 V ： 87.5 ～ 1000 Ω（最多可并联4台350 Ω传感器） BV 10 V ：175 ～ 1000 Ω（最多可并联2台350 Ω传感器） |
|---|
电桥电源 | DC 5，10 V 可遥感（电缆线电阻值 往复10 Ω以内） |
|---|
输入形式 | 平衡差动输入 |
|---|
测量范围 | ±3.2 mV/V以内 |
|---|
非线性 | ±（0.02％FS＋1 digit）以内 |
|---|
温度稳定度 | 零点 | ±0.25 μVRTI/℃ 以内 |
|---|
灵敏度 | ±0.01％/℃以内 |
|---|
采样速度 | 4000次/秒（所有通道同时采样） |
|---|
分辨率 | 24 bit |
|---|
模拟显示器用接头 | 形状 | 无螺丝端子台：ML-800-S1H-2P |
|---|
模拟显示器 | 电压输出 | ±5 V（负载电阻5 kΩ以上） |
|---|
输出精度 | ±200 mV以内 |
|---|
TEDS | 接口 | 符合IEEE1451.4 Mixed Mode Transducer Interface Class2 |
|---|
适用传感器 | 具备符合IEEE template No.33的信息的传感器，电缆长度30 m以下 |
|---|
低通滤波器（模拟显示器） | 截止频率 | 10，30，100，300 Hz，无（1 kHz以上） |
|---|
截止频率的振幅比 | -3±1 dB |
|---|
衰减特性 | -12±3 dB/oct. |
|---|
※1 应变测量部规格适用于进行30分钟预热后温度稳定的状态。
DA输出部规格
项目 | 规格 |
|---|
连接器形状 | D-sub15针接头 |
|---|
输出通道数 | 8个通道 |
|---|
电压输出 | ±10 V（负载2 kΩ以上） 可任意定标 |
|---|
与主体的绝缘耐压 | AC 250 V 1分钟 |
|---|
转换速度 | 4 kHz |
|---|
非线性 | ±0.1％FS以内 |
|---|
接口部规格
项目 | 规格 |
|---|
显示器 | 种类 | 3.5型 彩色LCD |
|---|
显示区域 | 70.1 × 52.6 mm |
|---|
分辨率 | 320 × 240像素 |
|---|
触摸屏 | 电阻膜式 |
|---|
显示范围 | -99999 ～ ＋99999计数 |
|---|
更新速度 | 数值显示：约4次/秒 |
|---|
RS-485（※1） | 连接器形状 | D-sub9针接头 |
|---|
USB（※1） | 连接器形状 | USB标准B插座 |
|---|
标准 | USB2.0 |
|---|
数据记录媒体 | 种类 | 工业用SD卡 (※2) |
|---|
标准 | SDHC |
|---|
容量 | 最大支持32 GB |
|---|
格式 | FAT32 |
|---|
控制输入输出接头 | 形状 | 集中接头：PCR-E36LMD-SL+ |
|---|
适用插头 | PCR-S36FS+（电缆用接头盒：PCR-LS36LA） |
|---|
控制输入 | 点数 | 11点 |
|---|
种类 | 归零指令，TEDS指令，诊断指令，电平测试指令，锁定指令，加算指令，解除错误指令，模式选择指令1，模式选择指令2，保持指令、复位指令 |
|---|
输入方式 | 集电极开路或无电压接点信号 |
|---|
输出电压 | 约DC12 V |
|---|
输出电流 | 5 mA以下 |
|---|
控制输出 | 点数 | 15点 |
|---|
种类 | 比较输出A，比较输出B，比较输出C，比较输出D，比较输出E，比较输出F，比较输出G，比较输出H，判定器输出，错误输出 通道1异常，通道2异常，正常，SD通信中，SD剩余空间过小 |
|---|
输出方式 | 集电极开路 NPN输出 |
|---|
最大负载容量 | DC30 V，30 mA（电阻负载） |
|---|
※1 RS-485与USB不可同时通信。
※2 本公司确认过动作的SD卡如下所示。
制造商：HAGIWARA SOLUTIONS
型号：NSDB-004GS(N24SEI
容量：4GB
功能部规格
项目 | 规格 |
|---|
校正功能 | 种类 | 灵敏度注册校正，实际负载校正，数值注册校正，TEDS手动校正，TEDS自动校正 对象通道：通道1，通道2 |
|---|
和通道 | 1个通道 运算公式：（通道1 + 通道2）×乘算系数 |
|---|
差通道 | 1个通道 运算公式：选择（通道1 - 通道2）×乘法系数或 （通道2 - 通道1）×乘算系数 |
|---|
乘算系数 | ×0.01 ～ ×10.00 对象通道：和通道，差通道 可分别设定 手动设定：将任意值设定为乘算系数 自动计算： 根据当前的通道1、通道2测量值的和（差）和目标值计算得出乘算系数 |
|---|
小数点位置 | 可任意设定（所有通道通用） |
|---|
单位 | 可按通道分别设定 |
|---|
滤波功能 | 低通滤波器 | 10，30，100，300 Hz，无（1 kHz以上） |
|---|
移动平均 | 无，2，5，10，20，50，100，200，500，1000，2000，4000次 |
|---|
最小刻度 | 1，2，5，10，20，50，100步 |
|---|
对象通道 | 所有通道通用 |
|---|
数字归零功能 | 零点保存 | 主体执行时：保持 控制输入时，通信指令时：保持/不保持 可选择 |
|---|
干扰监测范围 | 0 ～ 100 ％（相对于6.4 mV/V的百分比值） |
|---|
对象通道 | 通道1＆通道2 统一执行 （仅执行主体或通信指令时，可按通道分别执行） |
|---|
零追踪功能 | 零追踪有效 | 有效/无效 （在判定时间内处于补偿范围内时，自动执行数字归零） |
|---|
判定时间 | 0.01 ～ 9.99秒 |
|---|
补偿范围 | 0 ～ 99999计数 |
|---|
对象通道 | 通道1＆通道2 统一执行 |
|---|
加算功能 | 加算值有效 | 有效/无效 |
|---|
加算值 | 0 ～ ±99999计数 手动设定：将任意值设定为加算值，计算其和 去皮重：将当前测量值的-1倍设定为加算值，计算其和 |
|---|
对象通道 | 手动设定： 通道1，通道2，和通道，差通道 可分别设定 去皮重： 通道1，通道2 分别执行/统一执行 |
|---|
加算的动作设定 | 手动，控制输入，通信指令 |
|---|
保持功能 | 保持功能有效 | 有效/无效 |
|---|
动作模式 | 区间指定检测，区间指定保持，时间指定保持，任意点保持 |
|---|
检测种类 | 峰值，最低点，P-P，平均值 （任意点保持设定时不可选择） |
|---|
检测时间 | 0.01 ～ 9.99秒 |
|---|
延迟时间 | 0.00 ～ 9.99秒 |
|---|
检测区间内的保持值 | 常时更新，维持保持ON时的测量值 |
|---|
对象通道 | 所有通道统一执行 |
|---|
比较功能 | 点数 | 8点 |
|---|
各比较器的有效/无效 | 可选择 |
|---|
对象通道 | 通道1，通道2，和通道，差通道 同通道可设定多个比较器 |
|---|
名称 | 字母，数字，符号（最多2个字符） |
|---|
比较值 | ±99999计数，选择以上/以下 |
|---|
显示颜色 | 选择1种颜色（共8种颜色） |
|---|
比较输出逻辑 | 正逻辑/负逻辑 |
|---|
比较模式 | 常时比较，保持时比较 |
|---|
滞后范围 | 0 ～ 9999计数 |
|---|
比较速度 | 4000次/秒（常时比较时） |
|---|
判定功能 | 点数 | 1点 |
|---|
对象比较器 | 比较器8点最多可选择4点 |
|---|
判定条件 | AND，OR |
|---|
判定输出逻辑 | 正逻辑/负逻辑 |
|---|
判定模式 | 常时判定，保持时判定 |
|---|
DA输出功能 | 点数 | 8点 |
|---|
各DA输出的有效/无效 | 可选择 |
|---|
对象通道 | 通道1，通道2，和通道，差通道 |
|---|
DA输出分配 | 测量值，保持值 |
|---|
定标 | 零点显示值 （设定0 V输出时的显示值） 满量程显示值（设定10 V输出时的显示值） |
|---|
自动定标 | 有效/无效 （仅通道1、通道2有效） （有效时，将校正时的额定显示值设定为满量程显示值） |
|---|
最小刻度的反映 | 有效/无效 |
|---|
画面显示设定 | 画面显示通道数 | 1，2，4 |
|---|
显示方法 | 数值 |
|---|
名称 | 字母，数字，符号（最多8个字符） |
|---|
零点附近显示零 | 有效/无效 设定范围：1 ～ 9计数 对象通道：和通道、差通道 （设定范围内自动显示归零） |
|---|
显示值平均化 | 有效/无效 |
|---|
设定模式功能 | 点数 | 4点 |
|---|
设定范围 | 比较功能设定值，判定功能设定值，保持功能设定值 |
|---|
切换方法 | 手动，控制输入，通信指令 |
|---|
通信设定 | 接口 | USB，RS-485 |
|---|
通信速度的设定 | 9600，19200，38400 bps |
|---|
分隔符的设定 | 接收分隔符：CR，LF，CRLF 发送分隔符：CR，LF，CRLF |
|---|
设备ID | 01 ～ 99（仅限RS-485） |
|---|
传输模式 | 保持时输出（仅限USB），收发(USB, RS-485） |
|---|
异常日志功能 （ 比较器ON时的保持值收录） | 收录内容 | 将对象比较器置ON起30秒内记录的保持值保存至SD卡 |
|---|
异常日志功能有效 | 有效/无效 |
|---|
对象比较器 | 从比较器8点中选择，可选择多个 |
|---|
收录时间 | 30秒 |
|---|
检查功能 | 原始值的确认 | 显示范围：-3.2000 ～ 3.2000 mV/V（5位） 显示精度：±0.1 ％FS以内 |
|---|
电平测试功能 | 可显示任意数值 电平测试值：±99999计数 计算显示值和电平测试值之和：有效/无效 电平测试动作设定：手动/控制输入/通信指令时 |
|---|
电源启动时的检查 | 有效/无效 （检查内容：电桥电源、主体内存） |
|---|
其他检查功能 | 电桥电源，控制输入输出，通信，SD卡，主体内存，触摸屏，彩色，LED |
|---|
数据 | 保存设定值 | 将所有设定值保存至SD卡 |
|---|
读取设定值 | 读取SD卡内所有设定值 |
|---|
异常日志（比较器ON时的保持值收录数据）的确认 | 显示最新的20个文件，可确认文件名（不可查看数据）可删除显示的文件 |
|---|
环境设定 | 语言（日·英），背光熄灭时间，日期和时间，版本确认，更新，SD卡的格式，主体初始化 |
|---|
一般规格
项目 | 规格 |
|---|
电源接头 | M3端子台 |
|---|
电源电压范围 | AC 100 ～ 240 V 50 / 60 Hz |
|---|
消耗功率 | 20 VA以下（AC 100 V时） |
|---|
使用温湿度范围 | -10 ～ 40 ℃，20 ～ 85 ％（不得结露） |
|---|
保管温度范围 | -20 ～ 50 ℃ |
|---|
外形尺寸 | 100(W) × 96(H) × 135(D) mm 不含凸起部分 |
|---|
重量 | 約970 g |
|---|
端子 | GND端子 M4接线螺钉 |
|---|
注）除不适用的用途外，RoHS指令(2011/65/EU,(EU)2015/863)的限制物质(10种物质)均低于容许值。
另售品 | AC100 V用电源线(1.0 m) P-23 AC200 V用电源线(1.0 m) P-28 USB电缆 (1.0 m) N-38 USB电缆 (2.0 m) N-39 4109P-R05插孔 (0.2 m) U-138 4109P-S32-7 （支持遥感） (0.2 m) U-139 4109P-S32-7 （支持TEDS） (0.2 m) U-140 |
|---|

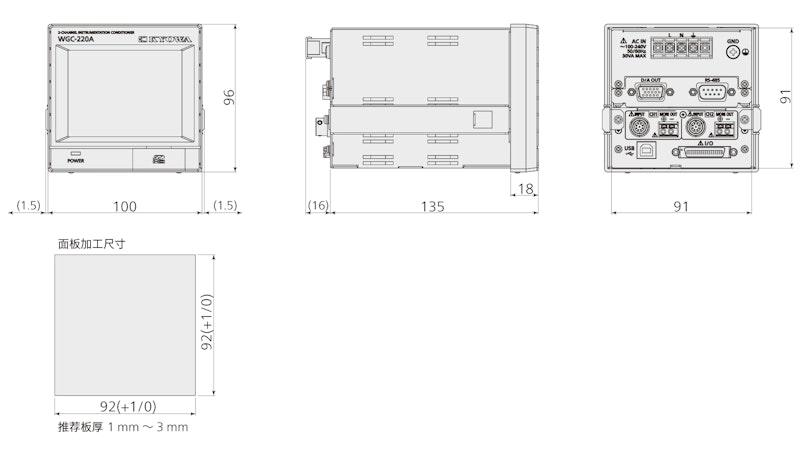

外形尺寸图
