日本原装KYOWA共和2通道信号放大器WGC-221A

2通道信号放大器WGC-221A

货号: WGC-221A

库存: 0

品牌: KYOWA共和

¥0.00

简介

●输入通道数：应变片传感器2通道●采样频率　4000次/秒●配备通道间求和计算处理功能●直观的触摸屏界面

分类: 电子计测·仪器仪表, KYOWA共和,

产品详情

特点

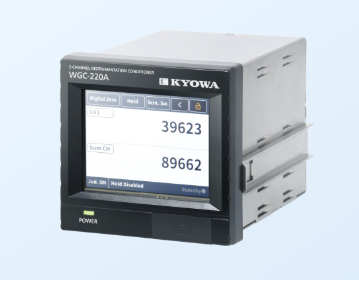

这是一种使用触摸面板的信号放大器，仅用一个单元即可进行两通道测量和高速计算。

规格

应变测量部规格※1

项目		规格
测量通道数		2个通道
输入接头	形状	NDIS4109（小型9针）插座型号：EPRC07-R9FNDIS
输入接头	适用插头	NDIS4109（小型9针）插头型号：EPRC07-P9MNDIS
测量对象		应变片式传感器
适用电桥电阻		BV 5 V ： 87.5 ～ 1000 Ω（最多可并联4台350 Ω传感器） BV 10 V ：175 ～ 1000 Ω（最多可并联2台350 Ω传感器）
电桥电源		DC 5，10 V 可遥感（电缆线电阻值往复10 Ω以内）
输入形式		平衡差动输入
测量范围		±3.2 mV/V以内
非线性		±（0.02％FS＋1 digit）以内
温度稳定度	零点	±0.25 μVRTI/℃ 以内
温度稳定度	灵敏度	±0.01％/℃以内
采样速度		4000次/秒（所有通道同时采样）
分辨率		24 bit
模拟显示器用接头	形状	无螺丝端子台：ML-800-S1H-2P
模拟显示器	电压输出	±5 V（负载电阻5 kΩ以上）
模拟显示器	输出精度	±200 mV以内
TEDS	接口	符合IEEE1451.4 Mixed Mode Transducer Interface Class2
TEDS	适用传感器	具备符合IEEE template No.33的信息的传感器，电缆长度30 m以下
低通滤波器（模拟显示器）	截止频率	10，30，100，300 Hz，无（1 kHz以上）
	截止频率的振幅比	-3±1 dB
	衰减特性	-12±3 dB/oct.

※1 应变测量部规格适用于进行30分钟预热后温度稳定的状态。

DA输出部规格

项目	规格
连接器形状	D-sub15针接头
输出通道数	8个通道
电压输出	±10 V（负载2 kΩ以上）可任意定标
与主体的绝缘耐压	AC 250 V 1分钟
转换速度	4 kHz
非线性	±0.1％FS以内

接口部规格

项目		规格
显示器	种类	3.5型彩色LCD
	显示区域	70.1 × 52.6 mm
	分辨率	320 × 240像素
	触摸屏	电阻膜式
	显示范围	-99999 ～＋99999计数
	更新速度	数值显示：约4次/秒
RS-485（※1）	连接器形状	D-sub9针接头
USB（※1）	连接器形状	USB标准B插座
USB（※1）	标准	USB2.0
数据记录媒体	种类	工业用SD卡 (※2)
	标准	SDHC
	容量	最大支持32 GB
	格式	FAT32
控制输入输出接头	形状	集中接头：PCR-E36LMD-SL+
控制输入输出接头	适用插头	PCR-S36FS+（电缆用接头盒：PCR-LS36LA）
控制输入	点数	11点
	种类	归零指令，TEDS指令，诊断指令，电平测试指令，锁定指令，加算指令，解除错误指令，模式选择指令1，模式选择指令2，通道1×2指令，通道2×2指令
	输入方式	集电极开路或无电压接点信号
	输出电压	约DC12 V
	输出电流	5 mA以下
控制输出	点数	15点
	种类	比较输出A，比较输出B，比较输出C，比较输出D，比较输出E，比较输出F，比较输出G，比较输出H，判定器输出，错误输出通道1异常，通道2异常，正常，SD通信中，SD剩余空间过小
	输出方式	集电极开路 NPN输出
	最大负载容量	DC30 V，30 mA（电阻负载）

※1　RS-485与USB不可同时通信。

※2　本公司确认过动作的SD卡如下所示。

制造商：HAGIWARA SOLUTIONS

型号：NSDB-004GS(N24SEI

容量：4GB

功能部规格

项目		规格
校正功能	种类	灵敏度注册校正，实际负载校正，数值注册校正，TEDS手动校正，TEDS自动校正对象通道：通道1，通道2
	和通道	1个通道运算公式：（通道1 + 通道2）×乘算系数
	差通道	1个通道运算公式：选择（通道1 - 通道2）×乘法系数或（通道2 - 通道1）×乘算系数
	乘算系数	×0.01 ～ ×10.00 对象通道：和通道，差通道可分别设定手动设定：将任意值设定为乘算系数自动计算：根据当前的通道1、通道2测量值的和（差）和目标值计算得出乘算系数
	小数点位置	可任意设定（所有通道通用）
	单位	可按通道分别设定
滤波功能	低通滤波器	10，30，100，300 Hz，无（1 kHz以上）
	移动平均	无，2，5，10，20，50，100，200，500，1000，2000，4000次
	最小刻度	1，2，5，10，20，50，100步
	对象通道	所有通道通用
数字归零功能	零点保存	主体执行时：保持控制输入时，通信指令时：保持/不保持可选择
	干扰监测范围	0 ～ 100 ％（相对于6.4 mV/V的百分比值）
	对象通道	通道1＆通道2 统一执行（仅执行主体或通信指令时，可按通道分别执行）
加算功能	加算值有效	有效/无效
	加算值	0 ～ ±99999计数手动设定：将任意值设定为加算值，计算其和去皮重：将当前测量值的-1倍设定为加算值，计算其和
	对象通道	手动设定：通道1，通道2，和通道，差通道可分别设定去皮重：通道1，通道2 分别执行/统一执行
	加算的动作设定	手动，控制输入，通信指令
单侧运行功能		无效，通道1×2，通道2×2
比较功能	点数	8点
	各比较器的有效/无效	可选择
	对象通道	通道1，通道2，和通道，差通道同通道可设定多个比较器
	名称	字母，数字，符号（最多2个字符）
	比较值	±99999计数，选择以上/以下
	显示颜色	选择1种颜色（共8种颜色）
	比较输出逻辑	正逻辑/负逻辑
	比较模式	常时比较
	滞后范围	0 ～ 9999计数
	比较速度	4000次/秒（常时比较时）
判定功能	点数	1点
	对象比较器	比较器8点最多可选择4点
	判定条件	AND，OR
	判定输出逻辑	正逻辑/负逻辑
	判定模式	常时判定
DA输出功能	点数	8点
	各DA输出的有效/无效	可选择
	对象通道	通道1，通道2，和通道，差通道
	DA输出分配	测量值
	定标	零点显示值　（设定0 V输出时的显示值）满量程显示值（设定10 V输出时的显示值）
	自动定标	有效/无效（仅通道1、通道2有效）（有效时，将校正时的额定显示值设定为满量程显示值）
	最小刻度的反映	有效/无效
画面显示设定	画面显示通道数	1，2，4
	显示方法	数值
	名称	字母，数字，符号（最多8个字符）
	显示值平均化	有效/无效
设定模式功能	点数	4点
	设定范围	各校正值，加算值，比较功能设定值，判定功能设定值，数字归零设定值，DA输出功能设定值
	切换方法	手动，控制输入，通信指令
通信设定	接口	USB，RS-485
	通信速度的设定	9600，19200，38400 bps
	分隔符的设定	接收分隔符：CR，LF，CRLF 发送分隔符：CR，LF，CRLF
	设备ID	01 ～ 99（仅限RS-485）
	传输模式	收发
检查功能	原始值的确认	显示范围：-3.2000 ～ 3.2000 mV/V（5位）显示精度：±0.1 ％FS以内
	电平测试功能	可显示任意数值电平测试值：±99999计数计算显示值和电平测试值之和：有效/无效电平测试动作设定：手动/控制输入/通信指令时
	电源启动时的检查	有效/无效（检查内容：电桥电源、主体内存）
	其他检查功能	电桥电源，控制输入输出，通信，SD卡，主体内存，触摸屏，彩色，LED
数据	保存设定值	将所有设定值保存至SD卡
数据	读取设定值	读取SD卡内所有设定值
环境设定		语言（日·英），背光熄灭时间，日期和时间，版本确认，更新，SD卡的格式，主体初始化

一般规格

项目	规格
电源接头	M3端子台
电源电压范围	AC 100 ～ 240 V　50 / 60 Hz
消耗功率	20 VA以下（AC 100 V时）
使用温湿度范围	-10 ～ 40 ℃，20 ～ 85 ％（不得结露）
保管温度范围	-20 ～ 50 ℃

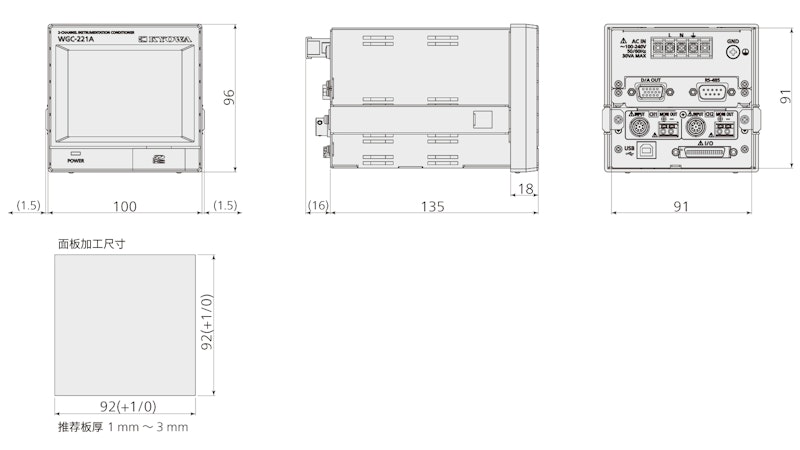

外形尺寸	100(W) × 96(H) × 135(D) mm 不含凸起部分
重量	約970 g
端子	GND端子 M4接线螺钉

注）除不适用的用途外，RoHS指令(2011/65/EU,(EU)2015/863)的限制物质(10种物质)均低于容许值。

另售品	AC100 V用电源线(1.0 m) P-23 AC200 V用电源线(1.0 m) P-28 USB电缆　(1.0 m) N-38 USB电缆　(2.0 m) N-39 4109P-R05插孔　(0.2 m) U-138 4109P-S32-7 （支持遥感）　(0.2 m) U-139 4109P-S32-7 （支持TEDS）　(0.2 m) U-140
