日本原装KYOWA共和小型碰撞试验测量系统DIS-7000A

小型碰撞试验测量系统DIS-7000A

货号: DIS-7000A

库存: 0

品牌: KYOWA共和

¥0.00

简介

可根据用途构成测量系统的多通道车载数据采集装置测量汽车碰撞试验的可装载在车上的小型碰撞试验测量系统。测量各种传感器、信号等，并保存到内存里。可以与传统的机种DIS-5000系列同步连接。

分类: 电子计测·仪器仪表, KYOWA共和,

产品详情

特点

小型轻量

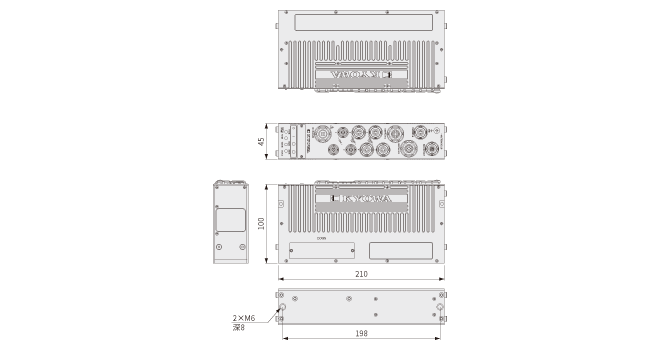

（168通道时：宽290 mm，高100 mm，深210 mm，重量约9 kg）
抗冲击性：100 G
同步测量通道数多达1056 (使用软件DIS-70A时为999通道)
可在预设的延迟时间输出气囊的点火电流（DIA-708A）
可以采集CAN FD数据（DIC-706B）

构成

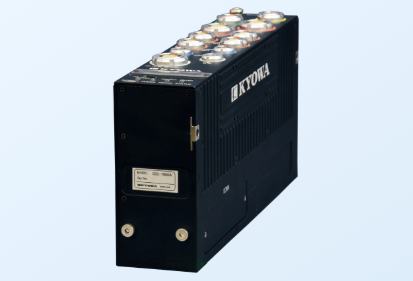

DIS-7000A ：用于控制DIS-7000系列的控制模块。

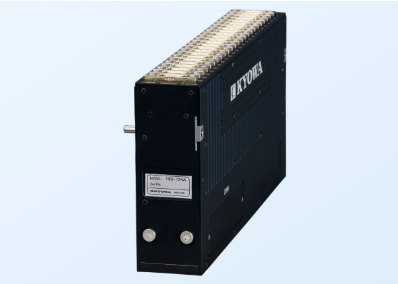

DIS-724A-T ：应变与电压输入用信号放大器模块。（方形插头, 24通道）
DIS-724A-L ：应变与电压输入用信号放大器模块。（圆形插头, 24通道）
DIA-708A ：输出气囊点火电流的气囊定时器模块。（8点）
DIC-706B ：采集CAN总线数据的CAN FD测量模块。（6点）
DIS-70A ：控制软件

结构图

※1台控制模块最多可以控制15台测量模块

规格

测量连接

对象	DIS-7000系列的测量模块
台数	最多15

输入输出接头

LAN接头	1个（LEMO制0B接头）通过通讯电缆与电脑连接
电源接头	1个（LEMO制2B接头）通过电源电缆与本公司推荐的外部电源连接
触发接头	1个（LEMO制1B接头）连接带开关等用触发输入电缆
同步接头	2个（LEMO制0B接头）通过串联电缆连接其它的控制模块连接DIS-7000用外部LED单元
触发输出接头	1个（LEMO制1B接头）通过串联电缆连接传统机型
DI输入接头	2个（LEMO制2B接头）连接DI输入电缆或 DI转接盒
触发分配输出接头	4个（LEMO制1B接头）通过触发分配输出电缆连接相机等
测量连接接头	1个（JAE制D-sub接头）直接连接测量模块 ※上述接头所连接的电缆和各种装置为选购件

开关

POWER开关	将本机和与本机相连的各个模块的电源ON/OFF
LED显示器用开关	用SELECT/ENTER按钮开关来操作LED显示器的内容

显示器与蜂鸣器

LED	状态显示用LED
LED显示器	用8位英文或数字显示本机和与本机相连的各个模块的状态
蜂鸣器	内置报警用蜂鸣器
状态输出	连接DIS-7000用外部LED单元（选购件），用LED显示等待触发、收录中、出错等状态

DI

输入点数	16点×2 共计32点
输入形式	无电压接点
采样方式	全通道同时
采样频率	100，200，500，1k，2k，5k，10k，20k，50k，100k Hz

同步

方式	触发同步
触发种类	开关触发：无电压接点输入2点（绝缘输入）串联触发：通过其他仪器的串联信号触发软件触发：通过控制软件的命令触发
连接台数	最多48（含最多4台控制模块），控制模块1台可以最多连接15台测量模块
连接方式	控制模块与控制模块之间　・通过串联电缆连接（最长10m）控制模块或测量模块与测量模块之间　・通过D-sub接头直接连接　・通过模块之间的延长电缆连接（最长2m）　　*不含电源控制模块与传统机器之间　・通过串联电缆连接（最长10m）（可以使用现有的串联电缆）

数据收录部

模式	环缓冲模式　识别开关触发1或开关触发2为活动点，收录其前后的数据记录模式　识别开关触发1后开始收录，开关触发2作为活动点处理
内存种类	闪存
内存容量	500M数据/通道
收录时间	采样频率为100kHz时，大约80分钟

触发分配输出

通道数	4
形式	每个通道预备以下3种形式・集电极开路（ON时关闭）：24V，30mA为止・TTL（正逻辑0V→5V）：15mA为止・TTL（负逻辑5V→0V）：15mA为止
时刻	可以设定各个通道的触发输入识别后的延迟时间设定范围：即时或 0.1～9999ms 100ms以下的设定时，可以按0.1ms单位来设定 100～1000ms以下的设定时，可以按1ms单位来设定 1000～9999ms的设定时，可以按10ms单位来设定精度： 100ms以下的设定时，±20μs或以内 100～1000ms以下的设定时，±200μs或以内 1000～9999ms的设定时，±2.0ms或以内 *电平触发有时会引起触发输出时刻的偏差。
检查功能	内存检查、电池检查、触发检查
接口	10BASE-T，100BASE-TX
记录功能	记录电源、触发等主机工作的状态迁移

环境条件

使用温度范围	0～50℃
使用湿度范围	20%～80%（无结露现象）
保存温度范围	-10～60℃
保存湿度范围	10%～90%（无结露现象）
抗冲击性	980.7m/s2（100G），10ms半正弦 X，Y，Z轴3方向，各轴1000次
抗振性	29.4 m/s2（3G），5～200 Hz X，Y，Z轴3方向，各10分钟/周期

内置电池

种类	锂电池・已实施联合国危险物品运输建议书UN38.3的安全试验・已取得中国上海化工研究院UN38.3安全试验的认证以及货物运送条件签定书
充电温度范围	5～35℃
充电时间	约3.5小时（电源OFF时，温度范围10～35℃）最长7小时（电源OFF时，温度范围5～35℃）约5～9小时（电源ON时）
连续工作时间	约30分钟（DI全通道短路，温度范围0～40℃，不劣化）

电源

输入范围	DC15～28V（代表值24V） *选购件的外部电源的电压请设定为DC 24V，设定为其他电压时，可能无法满足连接台数的规格。
消耗电流	550mA（电源24V，DI全通道短路、含充电电流）
其他	・控制模块的LED显示器可以显示各个模块的电池残余量、状态等。・只有本公司指定的外部电源才可以连接
