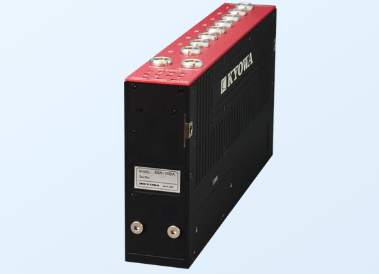

小型碰撞试验测量系统DIS-724A

货号: DIS-724A

库存: 0

品牌: KYOWA共和

¥0.00

简介

可根据用途构成测量系统的多通道车载数据采集装置测量汽车碰撞试验的可装载在车上的小型碰撞试验测量系统。测量各种传感器、信号等，并保存到内存里。可以与传统的机种DIS-5000系列同步连接。

分类: 电子计测·仪器仪表, KYOWA共和,

产品详情

特点

小型轻量
（168通道时：宽290 mm，高100 mm，深210 mm，重量约9 kg）
抗冲击性：100 G
同步测量通道数多达1056 (使用软件DIS-70A时为999通道)
可在预设的延迟时间输出气囊的点火电流（DIA-708A）
可以采集CAN FD数据（DIC-706B）

构成

DIS-7000A ：用于控制DIS-7000系列的控制模块。
DIS-724A-T ：应变与电压输入用信号放大器模块。（方形插头, 24通道）
DIS-724A-L ：应变与电压输入用信号放大器模块。（圆形插头, 24通道）
DIA-708A ：输出气囊点火电流的气囊定时器模块。（8点）
DIC-706B ：采集CAN总线数据的CAN FD测量模块。（6点）
DIS-70A ：控制软件

结构图

※1台控制模块最多可以控制15台测量模块

规格

模拟输入

输入通道数	24
输入接头	DIS-724A-T：3RT01-RW7F （多治见无线电机公司生产的插头3RT01-PE7M） DIS-724A-L：ECG.1B.307 （LEMO公司生产的插头FGG.1B.307）
输入形式	平衡差动输入
输入电阻	测量电桥式传感器时：约50MΩ +50MΩ 测量电压时：约100kΩ+100kΩ
输入电压范围	±20V或以内
放大率	×0.1～0.9（×0.1单位） ×1～5000（×1单位）
放大精度	±0.2%FS或以内
非线性	±0.1%FS或以内
平衡调整范围	放大率 ×0.1～0.9：±20V或以内 ×1～9：±2V或以内 ×10～99：±200mV或以内 ×100～5000：±20mV或以内

电桥电源

激励方式	每个通道独立（可以控制ON/OFF)
电压	DC10, 5, 2 V ±0.1%或以内
电桥构成	半桥、全桥
电桥电阻	120～5kΩ
电流	30mA或以内/通道

低通滤波器

传达特性	5阶Butterworth
截止频率	50, 100, 200, 400, 1k, 2k, 4k,10k, 20k Hz
截止点振幅比	-3±1 dB或以内
衰减特性	-30±3 dB/oct 或以内

AD转换

分辨率	16位
采样方式	全通道同时
采样频率	100, 200, 500, 1k, 2k, 5k,10k, 20k,50k, 100k Hz
SN比	50dB或以上（滤波器设定为1kHz时）

触发

种类	串联触发：通过其他设备的串联信号来触发模拟（电平）触发：通过任意3通道的电平触发软件触发：通过控制软件的命令触发

数据收录部

模式	环缓冲模式　以连接的控制模块识别开关触发1或开关触发2为活动点，收录其前后的数据记录模式　从连接的控制模块识别开关触发1后开始收录，开关触发2作为活动点处理
内存种类	闪存
内存容量	500M数据/通道
收录时间	采样频率为100kHz时，大约80分钟

TEDS功能	支持IEEE1451.4（Mixed Mode Transducer Interface Class2），对应传感器ID
检查功能	电桥电源检查、传感器检查（前端并列电阻法）、放大率检查、输入电阻检查、断线检查、内存检查、电池检查、触发检查
显示器	状态显示用LED
接口	10BASE-T, 100BASE-TX基准
记录功能	记录电源、触发等主机工作的状态迁移

环境条件

使用温度范围	0～50℃
使用湿度范围	20%～80%（无结露现象）
保存温度范围	-10～60℃
保存湿度范围	10%～90%（无结露现象）
抗冲击性	980.7m/s2（100G），10ms半正弦 X，Y，Z轴3方向，各轴1000次
抗振性	29.4m/s2（3G），5～200Hz X，Y，Z轴3方向，各10分钟/周期

内置电池

种类	锂电池・已实施联合国危险物品运输建议书UN38.3的安全试验・已取得中国上海化工研究院UN38.3安全试验的认证以及货物运送条件签定书
充电温度范围	5～35℃
充电时间	约3.5小时（电源OFF时，温度范围10～35℃）最长7小时（电源OFF时，温度范围5～35℃）约5～9小时（电源ON时）
连续工作时间	约30分钟（电桥电压10V, 负载350Ω、通道数24, 温度范围0～40℃、不劣化）

电源

输入范围	DC15～28V（代表值24V） *选购件的外部电源的电压请设定为DC 24V，设定为其他电压时，可能无法满足连接台数的规格。
消耗电流	最多800mA (电源24V, 电桥电压5V, 负载350Ω，24通道，含充电电流)
