NIDEC尼得科电位器 J50S 5K

NIDEC尼得科电位器 J50S 5K

NIDEC尼得科电位器 J50S 5K

货号: J50S 5K

库存: 20

品牌: 尼得科Nidec

¥680.00 ¥600.00

简介

NIDEC尼得科电位器 J50S 5K 用于精密伺服机构绕线电位器寿命长噪音低建筑机械/半导体制造设备的应用基本信息电阻材料绕线圈数单圈调节类型用户自定义旋转连续端接样式焊接转塔致动器类型圆形致动器长度0.787"(20.00mm)致动器直径0.236"(6.00mm)安装类型伺服安装…

分类: 作业工具·自动化控件, 尼得科Nidec,

产品详情

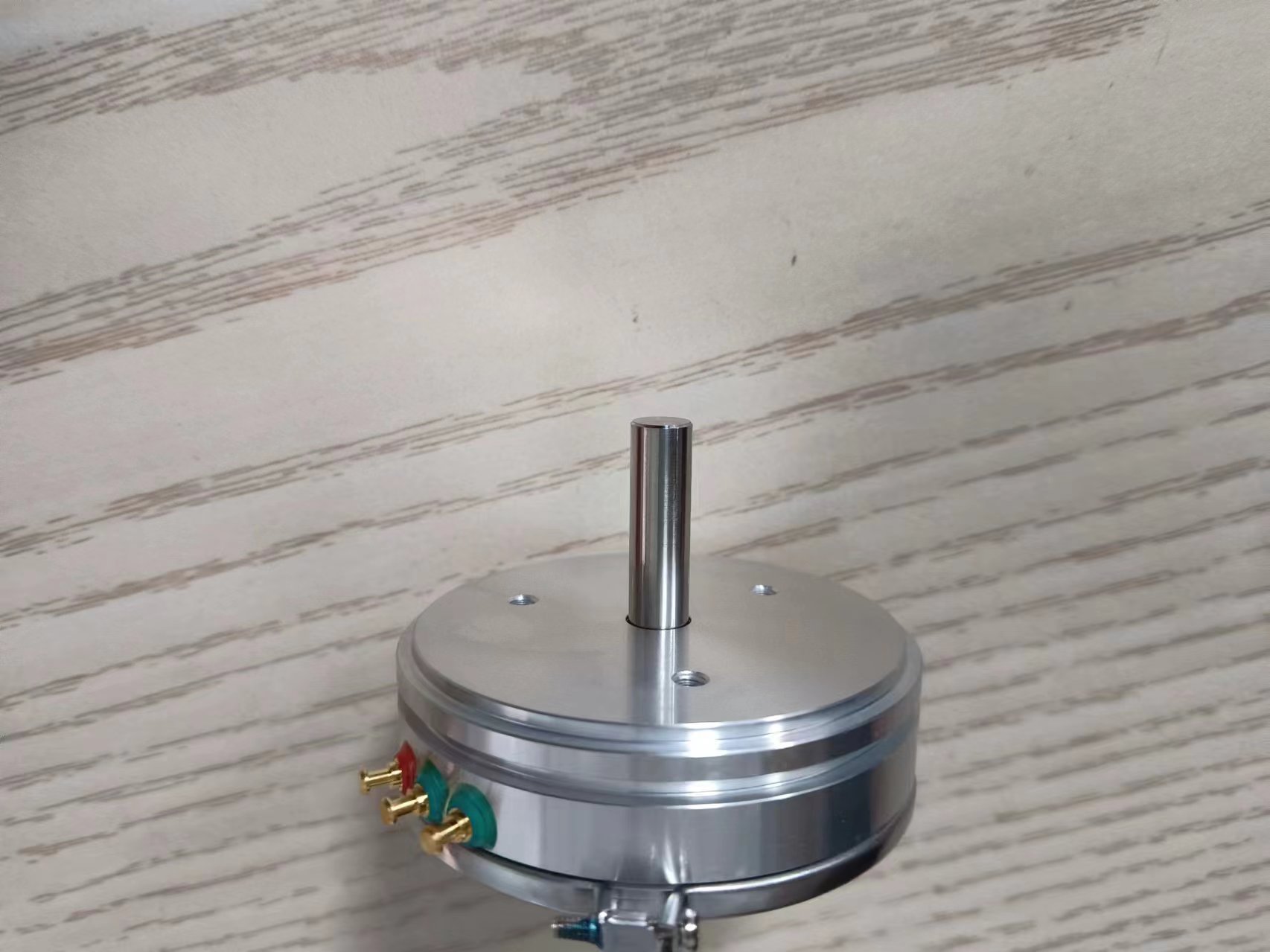

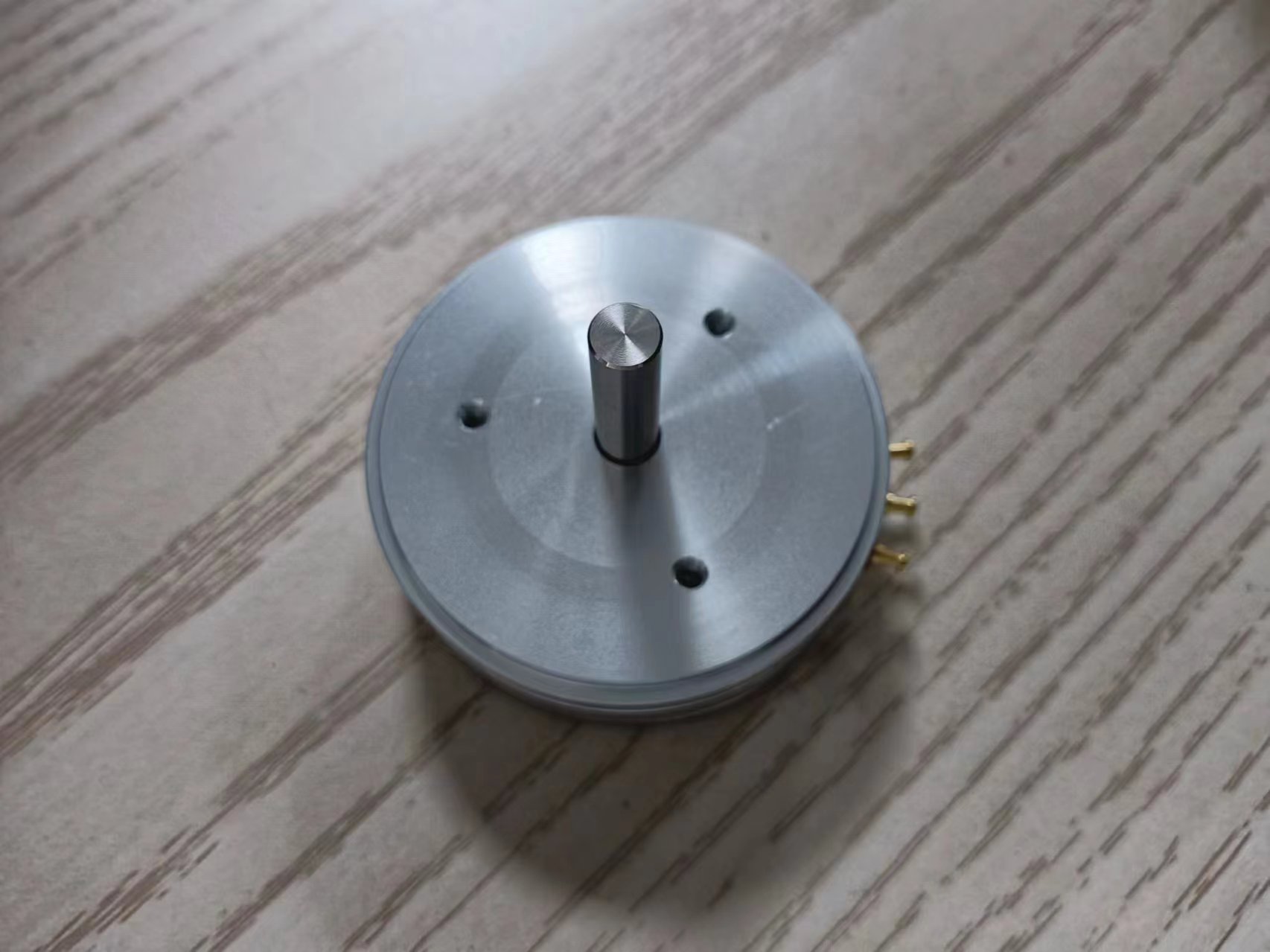

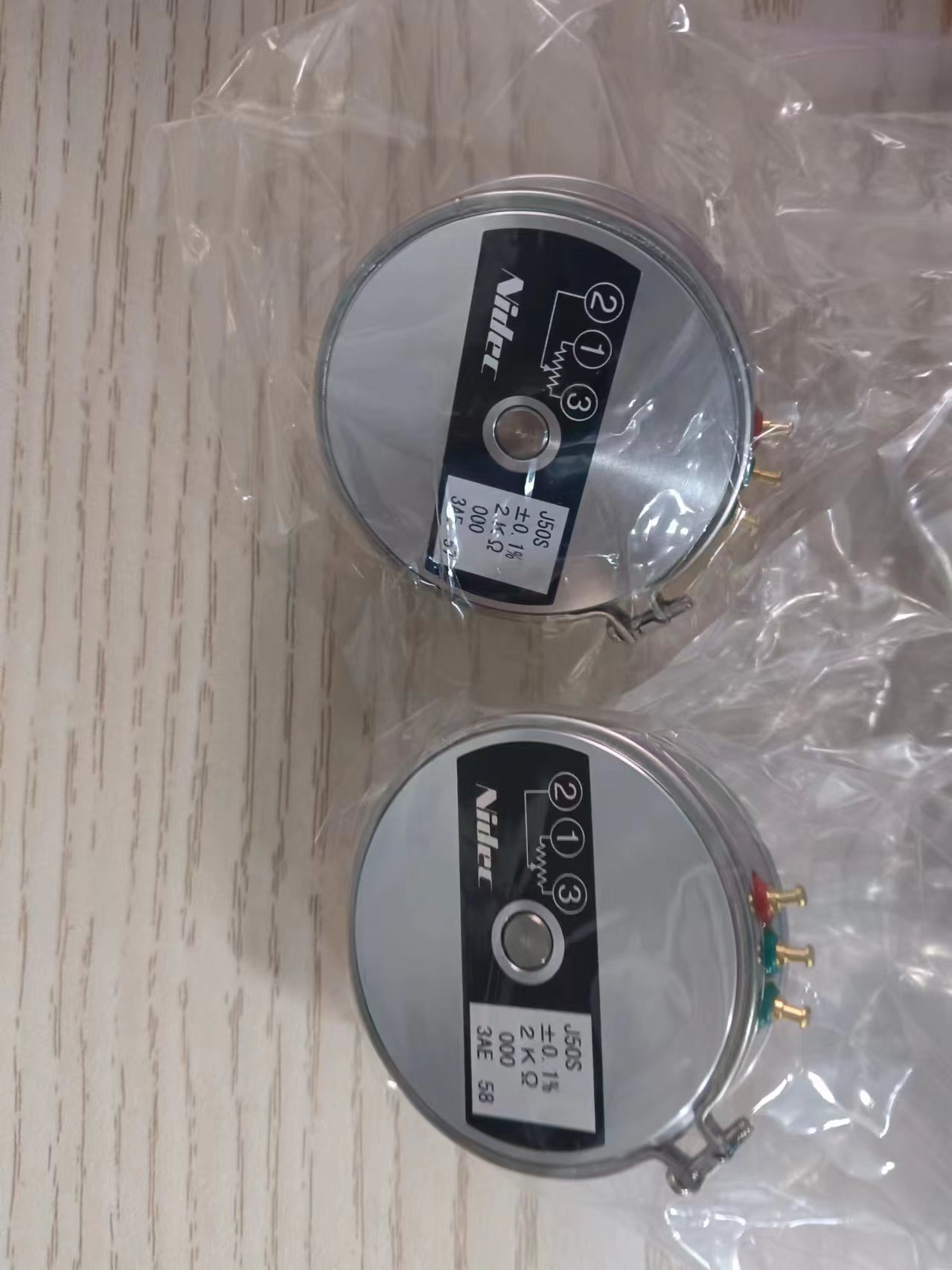

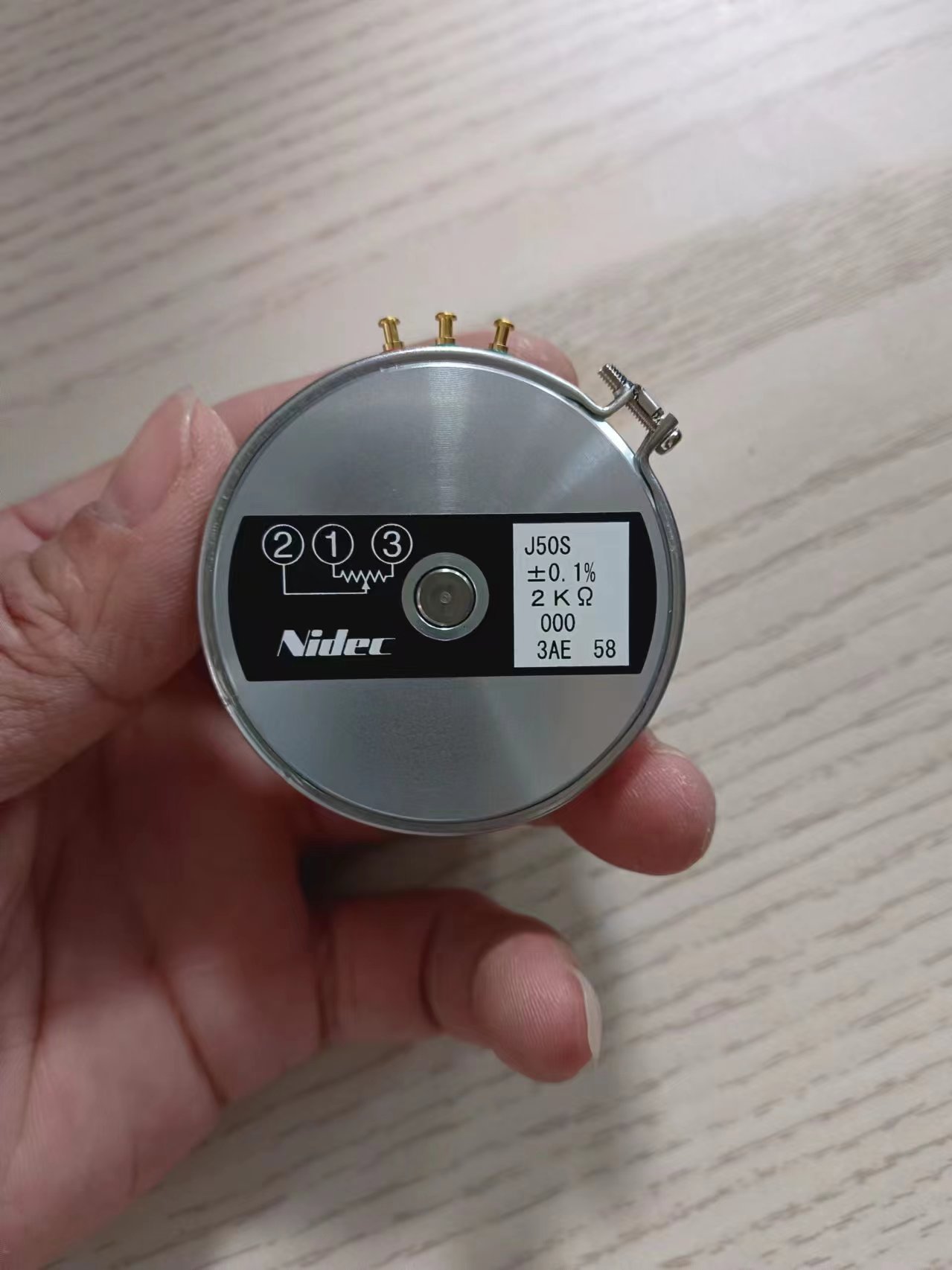

NIDEC尼得科电位器 J50S 5K
用于精密伺服机构绕线电位器寿命长噪音低建筑机械/半导体制造设备的应用基本信息

电阻材料	绕线
圈数	单圈
调节类型	用户自定义
旋转	连续

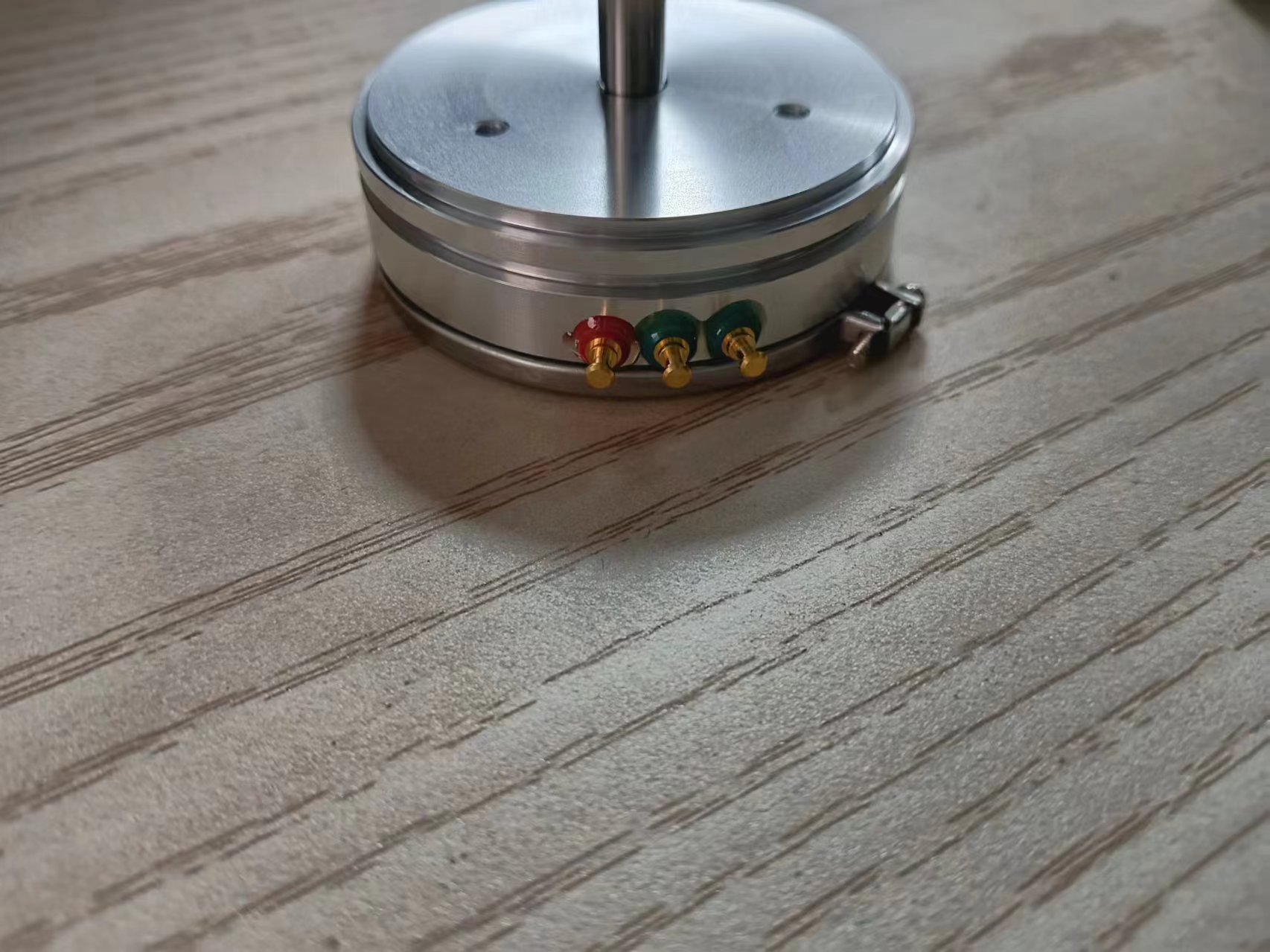

端接样式	焊接转塔
致动器类型	圆形
致动器长度	0.787"(20.00mm)
致动器直径	0.236"(6.00mm)
安装类型	伺服安装
尺寸 - 本体	J40S:圆形 - 1.575" 直径(40.00mm) J45S:圆形 - 1.750" 直径(44.45mm) J50S:圆形 - 2.000" 直径(50.80mm)
内置开关	无
锥度	线性

标准规格

项目	J40S	J45S	J50S
电阻值容差	± 5%
有效电角度	350° ± 1.5°	353° ± 1.5°	355° ± 1.5°
机械旋转角度	360° 连续
额定功率(40°C时)	1W	1.3W	1.5W
介电强度	1000Vrms 1 min
绝缘电阻	1000(at DC500 V)MΩ 以上
旋转扭矩	0.59 {6}mN·m {gf·cm} 以下		0.69 {7}mN·m {gf·cm} 以下
峰值噪音	10Ω 以下(4 min^-1)
电阻温度系数	± 50 ppm/°C
工作温度范围	− 55 ~ 85 °C
最大转速	100 min-1	200 min^-1
净重	约58g	约60g	约73g
连接精度	± 1°( 1号端子侧作为基准)
保护结构	IP40

标准电阻值，分辨率，独立线性度，旋转寿命

标称阻值(Ω)	分辨率(%)			独立线性度(%)			旋转寿命(百万次循环)
标称阻值(Ω)	J40S	J45S	J50S	J40S	J45S	J50S	J40S	J45S	J50S
500	0.13	0.12	0.1	±0.15	±0.1	±0.1	5	10	10
1 k	0.1	0.1	0.08
2 k	0.08	0.07	0.06
5 k	0.07	0.08	0.07
10 k	0.07	0.07	0.05		±0.15	±0.15	1	1
20 k	—	0.05	0.05	—					1
50 k	—	0.04	0.03	—					1

型号显示

J50S	500
系列名称	标称阻值(Ω) 500, 1 k, 2 k, 5 k, 10 k, 20 k, 50 k

型号列表

型号	尺寸	标称阻值
J40S 500	φ 40mm	500 Ω
J40S 1 k		1 kΩ
J40S 2 k		2 kΩ
J40S 5 k		5 kΩ
J40S 10 k		10 kΩ
J45S 500	φ 44.45mm	500 Ω
J45S 1 k		1 kΩ
J45S 2 k		2 kΩ
J45S 5 k		5 kΩ
J45S 10 k		10 kΩ
J45S 20 k		20 kΩ
J45S 50 k		50 kΩ
J50S 500	φ 50.8mm	500 Ω
J50S 1 k		1 kΩ
J50S 2 k		2 kΩ
J50S 5 k		5 kΩ
J50S 10 k		10 kΩ
J50S 20 k		20 kΩ
J50S 50 k		50 kΩ

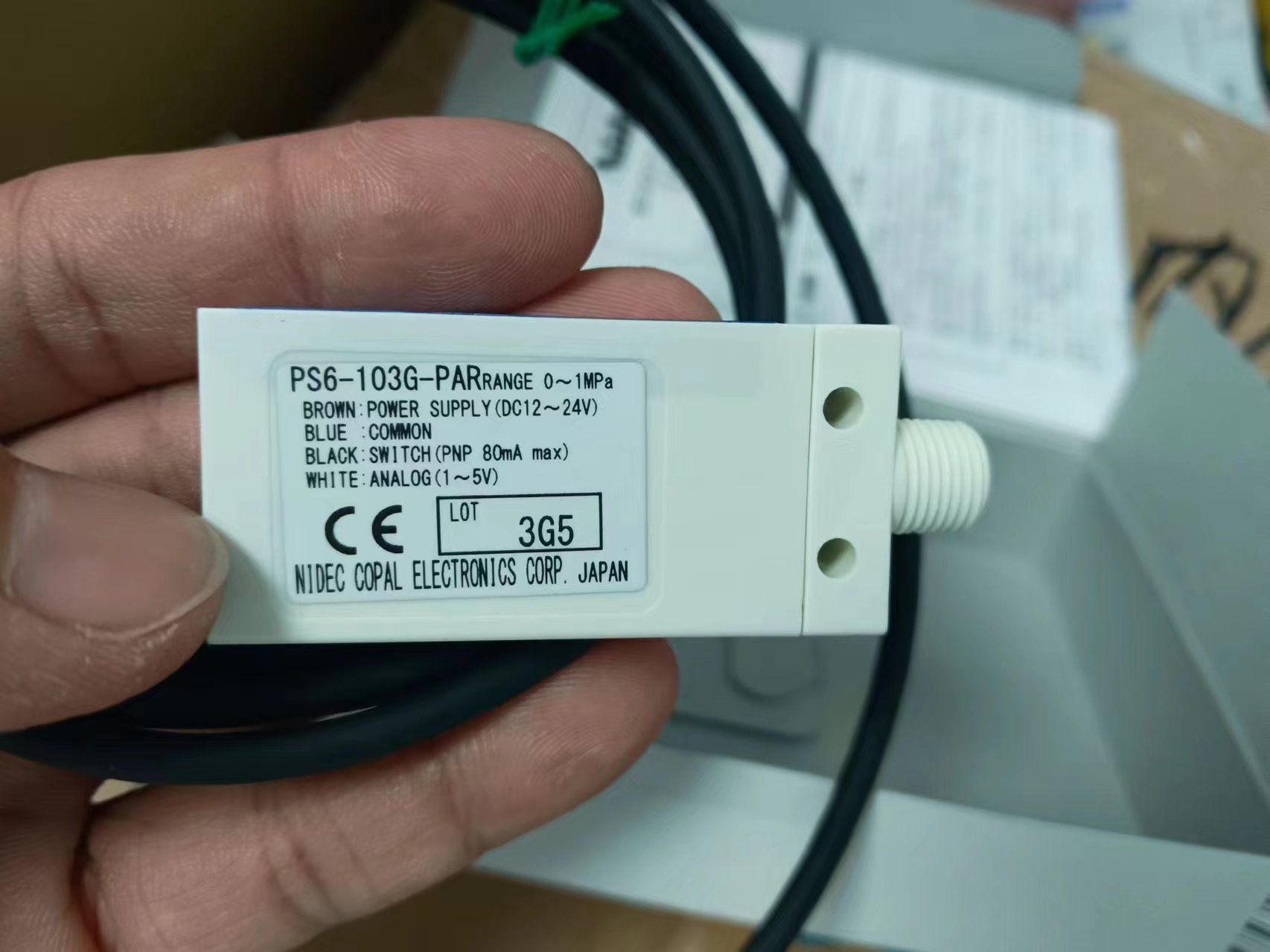

NIDEC COPAL科宝压力开关 PS6-103G-PAR
¥680.00

NIDEC COPAL科宝压力开关 PS6-103G-PAR

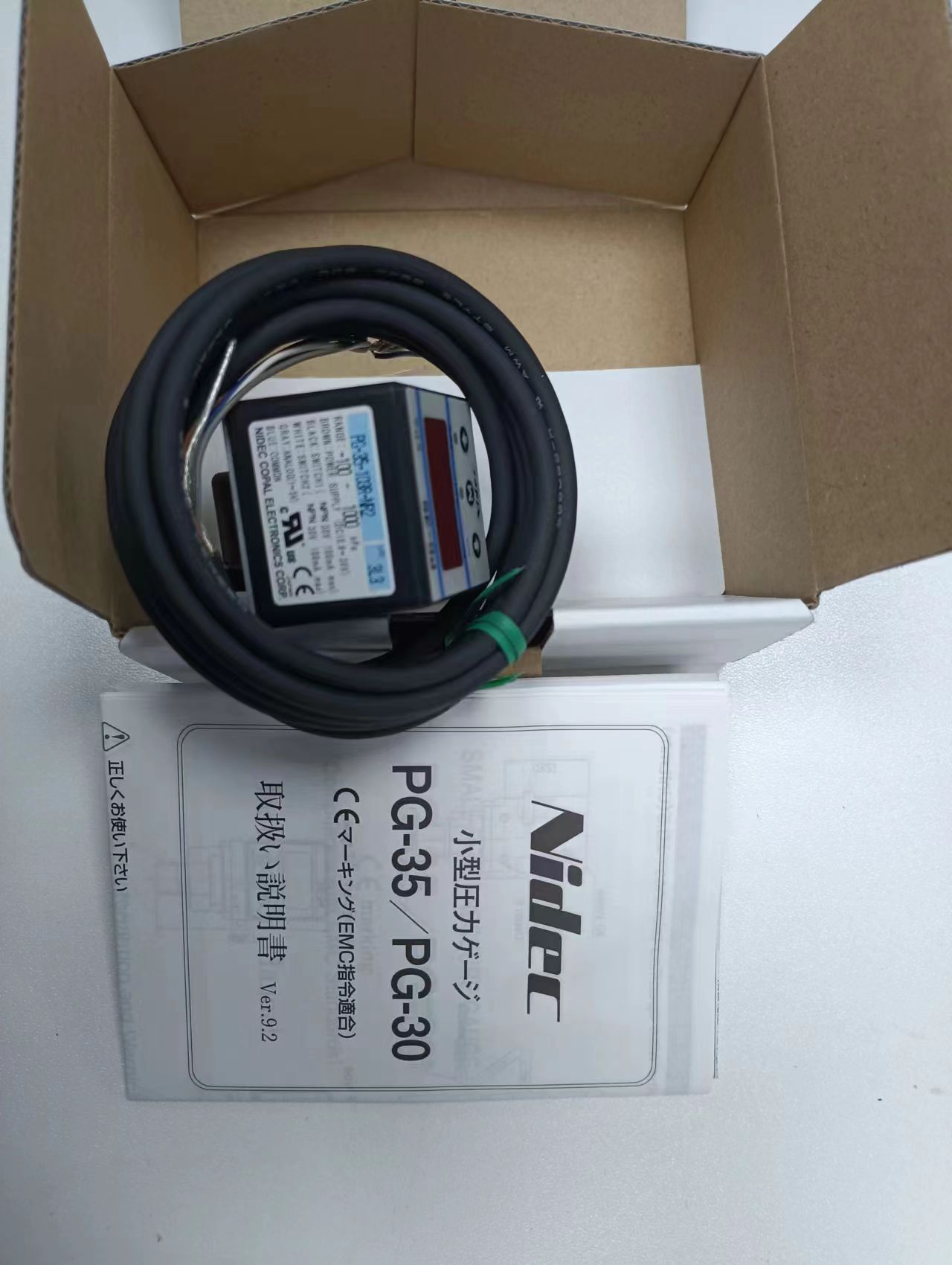

尼得科NIDEC压力传感器PG-35-103R-NR2
