NIDEC COPAL科宝压力开关 PS6-103G-PAR

货号: PS6-103G-PAR

库存: 10

品牌: 尼得科Nidec

¥750.00 ¥680.00

简介

NIDEC COPAL科宝压力开关 PS6-103G-PAR 项目102V102 克103 克形式（显示方法）表压额定压力范围0 ~ −100 kPa0 ~ 100 kPa0 ~ 1000 千帕最大压力200千帕200千帕1500 千帕爆破压力500 千帕500 千帕2000千帕工作温度范围−10 ~ 60C补偿温度0 ~ 50C工作湿度35 ~ 85%RH （非…

分类: 作业工具·自动化控件, 尼得科Nidec,

产品详情

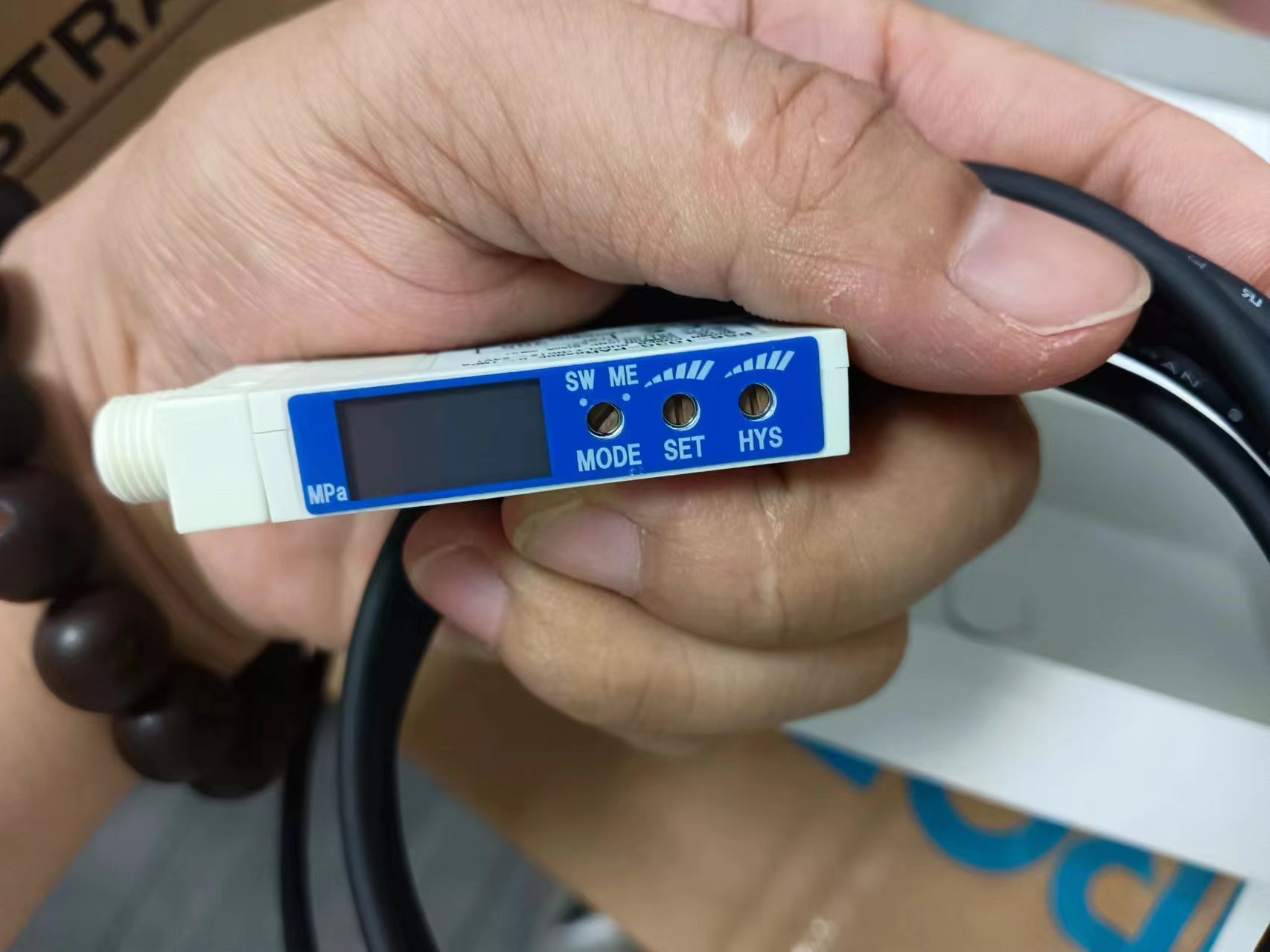

NIDEC COPAL科宝压力开关 PS6-103G-PAR

项目	102V	102 克	103 克
形式（显示方法）	表压
额定压力范围	0 ~ −100 kPa	0 ~ 100 kPa	0 ~ 1000 千帕
最大压力	200千帕	200千帕	1500 千帕
爆破压力	500 千帕	500 千帕	2000千帕
工作温度范围	−10 ~ 60°C
补偿温度	0 ~ 50°C
工作湿度	35 ~ 85%RH （非冷凝）
储存温度	−20 ~ 70°C （大气压、湿度 65 %RH 或更低）
适用媒体	非腐蚀性气体
绝缘电阻	最小 100 MΩ（500 V DC）
介电强度	500 V AC，60 s（漏电流 1 mA 或更小）

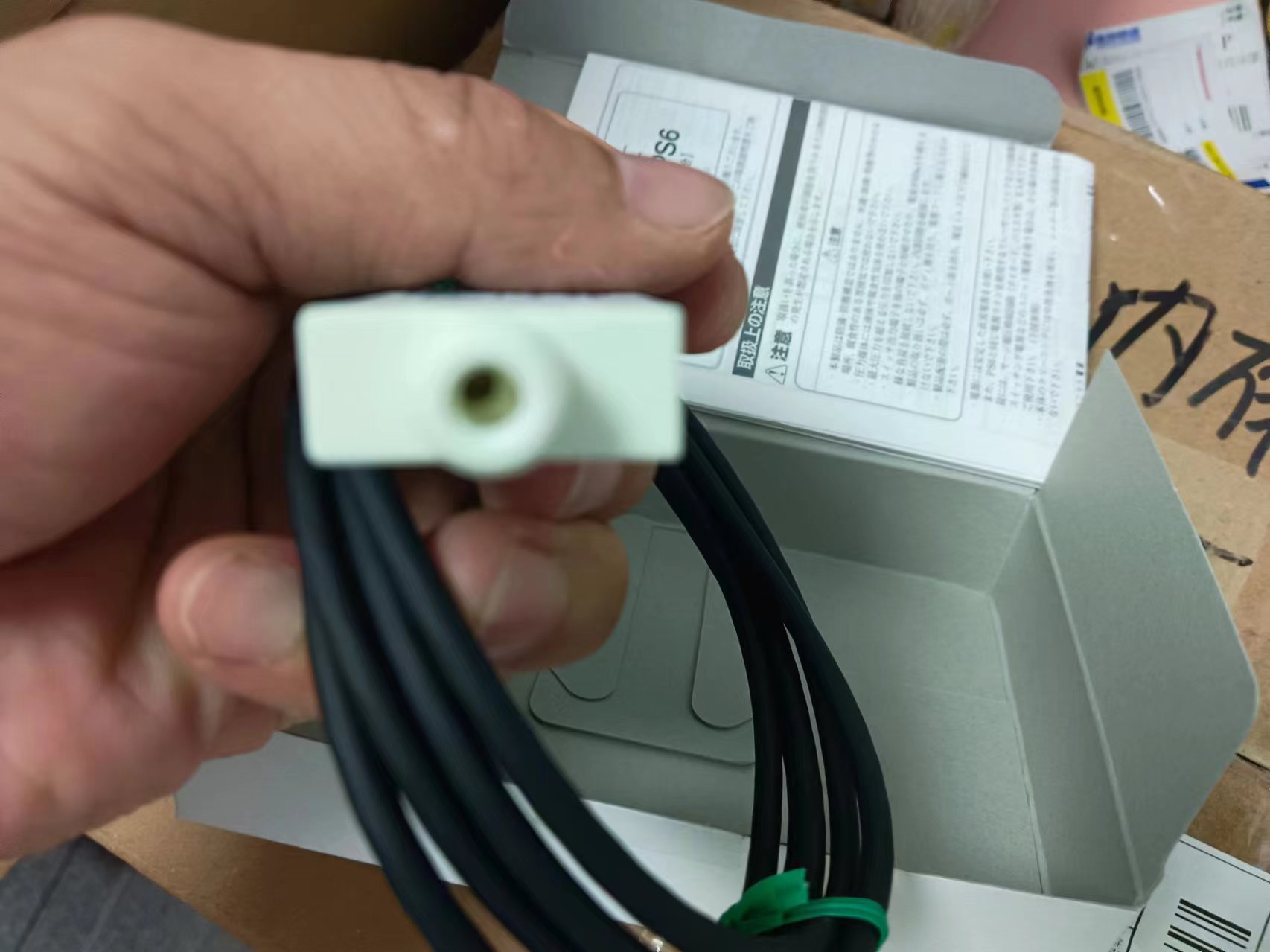

压力端口	R 1/8 （带 M5 内螺纹）或 M5 内螺纹
质量数量	约 50 克（包括电缆）
驱动电压	12 ~ 24 V ± 10%（包括纹波）
电流消耗	最大 35mA

指示

除非另有说明，否则其规定环境温度为 25 ± 5 °C，驱动电压为 12 V DC。

项目	102V	102 克	103 克
显示元素	LED 指示（2 位）
评级指示	−0 ~ −99 千帕斯卡	0 ~ 99 千帕斯卡	.0 ~ .99 MPa
精度 0 至 50°C（25°C 参考温度）	± 3 %F.S. ± 2 计数
分辨率	1 计数

开关输出

除非另有说明，否则其规定环境温度为 25 ± 5 °C，驱动电压为 12 V DC。

输出数量	1 或 2
输出方式	集电极开路（NPN/PNP）
设置方法	带修剪器的可变类型 *1
设置范围	额定压力的 0 至 100% *2
输出显示	红色 LED 常亮（W 型：SW1 红色、SW2 绿色）
精度 0 至 50°C（25°C 参考温度）	± 3 %F.S.
宽容	约设定值的 0 至 15%（W 型固定不超过 2 %F.S.）
交换机容量	30 V，最大 80 mA
残余电压	最大 0.8 V （NPN），最大 1.2 V （PNP）
响应速度	约 2ms

*1：请将调节微调器的调节扭矩调整到 30 mN·m 或更小。
*2：设定压力后，显示屏停在超出设定范围的“0”（或“99”）处，并且不会显示在低于（或更多）的位置。因此，请注意，修剪器的实际压力设置可能为“0”或更低（或“99”或更高）。

模拟输出

除非另有说明，否则其规定环境温度为 25 ± 5 °C，驱动电压为 12 V DC。

输出电压	1 ~ 5V
零电压	1 ± 0.1V
跨度电压	4 ± 0.1V
输出电流	最大 1 mA（>5 kΩ 负载电阻）

环境特性

测试项目	测试方法	可变数量
振动	10 ~ 500 Hz，最大 1.5 mm/98.1 m/s2 ， 3 个方向，每个方向 2 小时	每次测试后，压力指示、作压力开关、模拟输出高达 2 %F.S.±。
打	196 米/秒2 ， 3 个方向，每个方向 3 次
防潮性	40 °C， 90 ~ 95 %RH， 240 小时
压力循环	0 ~ 额定压力， 106 周期
