日本原装KITZ北泽不锈钢和碳钢 Meta 球阀

KITZ北泽不锈钢和碳钢 Meta 球阀

货号: 不锈钢和碳钢 Meta 球阀

库存: 0

品牌: KITZ北泽

¥0.00

简介

不锈钢和碳钢 meta 球阀通过对球面进行高精度球面球面加工和阀座面精密包裹技术，实现高密封性能。它是一种坚韧的阀门，可用于粉末、浆状物、粘性流体和难以用软阀座处理的高温流体。

分类: 管道阀门, KITZ北泽,

产品详情

特性和规格

通过对球形表面进行高球形加工和对板材表面进行包裹，实现高密封性
可用于普通球阀不能使用的高温流体
也可用于浆料和粘性流体
密封部分喷涂有高硬度镍基合金，与填充 stelite 的金属座球阀相比，大大提高了耐用性
因为是金属阀座，所以可以在
中间开时使用注）对于在中开时使用的阀门，请避免使用杠杆手柄来稳定位置，并选择齿作器或自动作机器。
由于阀座和轴承本身是良好的电导体，因此不需要单独的抗静电机构
低压力损失（全通径型）
侧入式使其易于拆卸和维护。
即使发生火灾，板材也不会被烧毁，因此它具有固有的防火机制

允许的板材泄漏

ANSI FCI 70-2 VI 级（标准）
测试液：空气
高压气体认证产品或指定
检查压力时片材泄漏率（ml/min） = 21.75 ×口径（英寸） × 压差（MPa）测试
液：空气
自调节（带定位器）板材
泄漏率（ml/min） = 500 ×口径（英寸） × 压差（MPa）测试
液：空气
注意：阀座表面必须使用润滑油。

■ 实际板材寿命（近似值）
* 使用实际流体时，板材泄漏量因使用条件而异。
图中显示了使用 2 MPa 的差压并使用干净的高温流体往返 10,000 次运行后的大致钣金泄漏量。
板材泄漏（ml/min） = 10× 口径（英寸）×压差（MPa...... 测试液：水
压泄漏（ml/min） = 3000 ×口径（英寸）×压差（MPa） ...... 测试液：空气

产品规格

物质	2 件式法兰
厚度	ASME B16.34 等级 150/300
面对面	ASME B16.10 级 150/300/20K 级 10K （10UTB） KITZ 标准
管道连接	JIS B2220 10K/20K ASME B16.5 等级 150/300

零件的特点

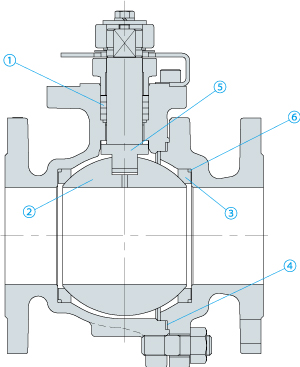

不锈钢和碳钢 Meta 球阀的结构图

（1）包装	可处理温度变化的密封性能的材料
（2）球	球面上的 Cr 镀层（产品代码 5H）在球面上喷涂特殊合金（产品代码 6H）
（3）金属板	喷涂特殊合金的板材
（4）本体垫片	可处理高温的材料
（5）阀杆	可处理高温和高负载的材料
（6）片材包装	用于密封金属板和机体的高温材料
