管道阀门 KITZ北泽日本原装KITZ北泽低温球阀

日本原装KITZ北泽低温球阀

KITZ北泽低温球阀

货号: 低温球阀

库存: 0

品牌: KITZ北泽

¥0.00

简介

300SCTDZXCL/300SCTDZXBLG-300SCTDZXCL/G-300SCTDZXBL有关使用的压力和温度范围，请参阅目录。面对面尺寸标准：ASME B16.10法兰标准：ASME B16.5

分类: 管道阀门, KITZ北泽,

产品详情

300 类

碳钢低温（−46°C）球阀全通径型

产品符号

300SCTDZXCL/300SCTDZXBL
G-300SCTDZXCL/G-300SCTDZXBL

有关使用的压力和温度范围，请参阅目录。
面对面尺寸标准：ASME B16.10
法兰标准：ASME B16.5

材料

零件名称	材料
零件名称	SCTDZXCL	SCTDZXBL
阀箱	低成本航空公司	LCB
盖	低成本航空公司	LCB
阀杆	316不锈钢	316不锈钢
球	316不锈钢	316不锈钢
包装	膨胀石墨盘根	膨胀石墨盘根
杠杆手柄	球墨铸铁	球墨铸铁
垫片	膨胀石墨垫片	膨胀石墨垫片

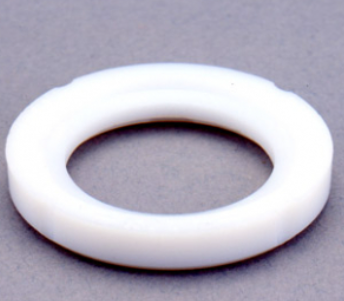

表	Hypatite ®PTFE 聚四氟乙烯	Hypatite ®PTFE 聚四氟乙烯

杠杆作（15A-80A）
齿作（100A-200A）

大小

单位：mm

公称直径	一个	15	20	25	40	50	80	100	150	200
公称直径	B	1/2	3/4	1	1 1/2	2	3	4	6	8
孔径		14	19	24	38	50	76	100	151	202
L		140	152	165	190	216	283	305	403	502
H		228	231	268	300	313	413	474	600	726
H1		120	120	143	165	165	224	207	236	268
D		130	130	160	230	400	700	300※	500※	500※

*：齿轮运行类型。请联系我们以获取更多信息。

10K/类 150

延长 Bonnet 球阀

产品符号

加长 Bonnet 球阀图片

（G-）10UTBDXK（公吨）/（G-）150UTBXK（公吨）

公称压力：JIS 10K ASME Class150

工作温度范围：-50°C~+260°C*

面对面尺寸标准：ASME B16.10

法兰标准：RF

* 用于温度循环的适用温度范围：

低温侧：-50°C~150°C

高温侧：-30°C~260°C

特征

150 mm 长的拉伸压盖结构可确保保温并减少温度对阀杆密封件的影响。
防止型腔内异常升压的机制
阀杆防弹射结构
无油、无水处理（根据我们的标准处理）
针对隔热和保冷应用优化的轻质设计

材料

零件名称	材料
零件名称	10UTBDXK	10UTBDXKM
阀箱	A351 Gr.CF8/SCS13A	A351 Gr.CF8M/SCS14A
盖	A351 Gr.CF8/SCS13A	A351 Gr.CF8M/SCS14A
阀杆	304SS 系列	316不锈钢
球	304SS 系列	316不锈钢
包装	聚四氟乙烯	聚四氟乙烯
杠杆手柄	球墨铸铁	球墨铸铁
垫片	聚四氟乙烯	聚四氟乙烯
表	Hypatite ®PTFE 聚四氟乙烯	Hypatite ®PTFE 聚四氟乙烯

杠杆作（15A 至 100A）
齿作（125A-150A）

它可以通过杠杆或齿轮手动作，也可以由气动或电动执行器自动作。

大小

单位：mm

公称直径	一个	15	20	25	40	50	65	80	100	125	150
公称直径	B	1/2	3/4	1	1 1/2	2	2 1/2	3	4	5	6
d		15	20	25	40	50	65	80	100	125	150
天 1		13	18	23	38	48	63	78	98	123	148
H		254	257	276	265	272	305.5	315	349	464	489
第一天		130	130	160	230	230	400	400	460	310	310
L		108	117	127	165	178	190	203	229	356	394
一个		–	–	–	–	–	–	–	–	65.5	65.5
B		–	–	–	–	–	–	–	–	165	165

* 详细尺寸请参考交货图。

10K/类 150

不锈钢低温（-104°C）球阀全通径型

产品符号

10UTDZXL（M）/150UTDZXL（M） G-10UTDZXL
（M）/G-150UTDZXL（M）
*还提供 JIS20K、Class 300 规格。请单独联系我们。

有关使用的压力和温度范围，请参阅目录。
面对面尺寸标准：ASME B16.10
法兰标准：10K：JIS B2220
150K 级：ASME B16.5

材料

零件名称	材料
零件名称	UTDZXL	UTDZXLM
阀箱	SCS13A型	SCS14A型
盖	SCS13A型	SCS14A型
阀杆	304SS 系列	316不锈钢
球	304SS 系列	316不锈钢
包装	聚四氟乙烯	聚四氟乙烯
杠杆手柄	球墨铸铁*	球墨铸铁*
垫片	PTFE 带陶瓷和膨胀石墨垫片	PTFE 带陶瓷和膨胀石墨垫片
表	Hypatite ®PTFE 聚四氟乙烯	Hypatite ®PTFE 聚四氟乙烯

*仅 100A 球墨铸铁 + 碳钢

杠杆作（15A 至 100A）
齿作（125A-250A）

大小

单位：mm

公称直径	一个	15	20	25	32	40	50	65	80	100	125	150	200	250
公称直径	B	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6	8	10
孔径		14	19	24	32	38	50	64	76	100	123	151	202	253
L		108	117	127	140	165	178	190	203	229	356	394	457	533
H		229	232	268	272	301	309	373	383	458	482	572	685	724
H1		120	120	143	143	165	165	194	194	207	207	236	268	268
D		130	130	160	160	230	230	400	400	750	目录参考	目录参考	目录参考	目录参考
ISO5211 法兰类型		F03 系列	F03 系列	F05 系列	F05 系列	F07 系列	F07 系列	F10 系列	F10 系列	F12	F12	F14	F16	F16
