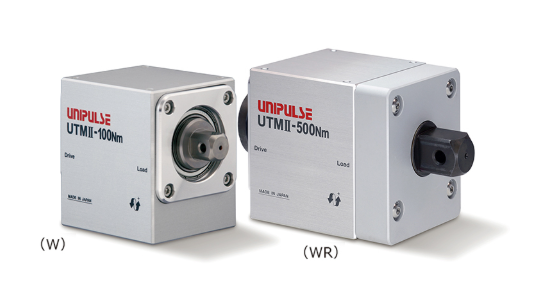

产品概述
由于采用无滑环设计，能够
稳定测量且无数据泄漏 ●容量 10 N m/ 20 N m/ 50 N m/ 100 N m/500 N m
● 非常适合螺母转动器（螺丝紧固装置）
的扭矩测量 ● 利用UTMII的高精度和高速，可以测量拧紧工作中的扭矩波动
扭矩管理：UTMI I.（W） 扭矩
管理 + 角度管理：UTMI I.（WR）
冲击扳手不备。
●只需插入螺母转轮输出轴与套筒之间并拧紧即可轻松检查
扭矩 ●与便携式扭矩监测器TM400结合，可作为野外简易校准器使用
只需将它插入螺母支架的输出轴和套筒之间并拧紧，即可轻松调节扭矩。
■0.03%高精度和稳定性，0.03%非线性，以及卓越的零点稳定性。
即使是微小的扭矩也能高精度测量。
■由于它是无滑环的，因此没有数据跳跃。
角度紧固（角度法）支撑！ UTMII.（外接手）
通过同时管理扭矩和旋转角度，可以更准确、更均匀地检查收紧扭矩。
■兼容扭矩和角度紧缩 扭矩计直接连接在螺母滑轮的尖端，因此可以精确测量扭矩。 当任何扭矩值超过时，它能够将角度重置为0°。 超过紧合扭矩后，它可以自动测量旋转角度和扭矩。
■3600 脉冲/转，0.1 度分辨率（使用 TM400 时）
可实现 0.1 度的分辨率，可用于现场简单校准！
■专用便携式扭矩监测器TM400（单独出售）：手持式，无需电源。 可以显示相对于角度的
扭矩波动。
还可以通过SAVE功能检测峰值扭矩和角度值并保存数据。
点击此处查看以往以UTMII.（W）/UTMII.（WR）为主题的电子邮件杂志
规格
→ 扭矩单位换算表
UTMII.（W）
| 模型 | UTMII.-100牛米（西） | UTMII.-500牛米（西） |
|---|
| 测量范围 | ±100牛米 | ±500牛米 |
|---|
| 电源输入 | DC 24 V±15% |
|---|
| 当前用电量 | 小于150毫安 |
|---|
| 功率范围 | ±5 V 直流负载电阻：>2 kΩ |
|---|
| 响应性 | 1 kHz |
|---|
| 脉冲输出 | 1转4脉冲输出
开集电极直流，额定30伏10毫安 |
|---|
| 允许的过载 | 150% FS |
|---|
| 非线性 | 0.03%或更低的FS |
|---|
| 滞后效应 | 0.03%或更低的FS |
|---|
| 重复性 | 0.03%或更低的FS |
|---|
| 工作温度范围 | -10 ~ +50°C |
|---|
| 零点的温度效应 | 低于0.01% FS/°C |
|---|
| 输出温度的影响 | 低于0.01% FS/°C |
|---|
| 最大转速 | 15000转/分钟 | 10000转/分钟 |
|---|
| 扭转弹簧常数 | 38.5×103 N m/rad | 265×103 N m/rad |
|---|
| 额定扭转角 | 2.60×10-3 辐射角（0.149°） | 1.88×10-3 辐射（0.108°） |
|---|
| 转动惯量 | 3.8×10-5 KG M2 | 2.15×10-4 KG M2 |
|---|
| 箱体尺寸 | 67（西）×74（H）×57（D）
毫米 | 67（西）×79（H）×72（D）
毫米 |
|---|
| 全长专辑 | 100.5毫米 | 115毫米 |
|---|
| 轴 | □12.7毫米 | □19.05毫米 |
|---|
| 重量 | 约730克 | 约1.4公斤 |
|---|
| 符合CE标志 | 2011/65/EU+（EU）2015/863
2014/30/EU（EN61326-1，EN61326-2-3） |
|---|
UTMII.（WR） UTMII.-10Nm（WR）-6.35 ~ 50Nm（WR）-9.53
| 模型 | UTMII.-10海里
（外接手）-6.35 | UTMII.-20纳米
（WR）-6.35 | UTMII.-50海里
（WR）-9.53 |
|---|
| 测量范围 | ±10牛米 | ±20海米 | ±50牛米 |
|---|
| 电源输入 | DC ±24 V±15% |
|---|
| 当前用电量 | 小于100毫安 | 小于150毫安 |
|---|
| 功率范围 | ±5 V 直流负载电阻：>2 kΩ |
|---|
| 响应性 | 1 kHz |
|---|
| 脉冲输出 | 1转4脉冲输出
开集电极直流，额定30伏10毫安 |
|---|
| 旋转角度（编码器）输出 | 3600次脉冲/转 |
|---|
| 允许的过载 | 150% FS |
|---|
| 非线性 | 0.03%或更低的FS |
|---|
| 滞后效应 | 0.03%或更低的FS |
|---|
| 重复性 | 0.03%或更低的FS |
|---|
| 工作温度范围 | -10 ~ +50°C |
|---|
| 零点的温度效应 | 低于0.01% FS/°C |
|---|
| 输出温度的影响 | 低于0.01% FS/°C |
|---|
最大转速
（可测量角度速度） | 10000转/分钟（800转/分钟） |
|---|
| 扭转弹簧常数 | 2.15×103 N m/rad | 17.6×103 N m/rad |
|---|
| 额定扭转角 | 4.64×10-3 辐射
（0.266°） | 9.29×10-3 rad
（0.532°） | 2.84×10-3 辐射
（0.163°） |
|---|
| 转动惯量 | 4.0×10-6 KG M2 | 3.33×10-5 KG M2 |
|---|
| 箱体尺寸 | 77（西）×55（H）×40（D） 毫米 | 87（西）×74（H）×57（D） 毫米 |
|---|
| 全长专辑 | 96.5毫米 | 112毫米 |
|---|
| 轴 | □6.35毫米 | □9.53毫米 |
|---|
| 重量 | 约310克 | 约840克 |
|---|
| 符合CE标志 | 2011/65/EU+（EU）2015/863
2014/30/EU（EN61326-1，EN61326-2-3） |
|---|
UTMII.（WR） UTMII.-100Nm（WR）-12.7 ~ 500Nm（WR）-19.05
| 模型 | UTMII.-100牛里
（外接手）-12.7 | UTMII.-100海里
（WR）-19.05 | UTMII.-500牛里
（外速）-19.05 |
|---|
| 测量范围 | ±100牛米 | ±100牛米 | ±500牛米 |
|---|
| 电源输入 | DC ±24 V±15% |
|---|
| 当前用电量 | 小于150毫安 |
|---|
| 功率范围 | ±5 V 直流负载电阻：>2 kΩ |
|---|
| 响应性 | 1 kHz |
|---|
| 脉冲输出 | 1转4脉冲输出
开集电极直流，额定30伏10毫安 |
|---|
| 旋转角度（编码器）输出 | 3600次脉冲/转 |
|---|
| 允许的过载 | 150% FS |
|---|
| 非线性 | 0.03%或更低的FS |
|---|
| 滞后效应 | 0.03%或更低的FS |
|---|
| 重复性 | 0.03%或更低的FS |
|---|
| 工作温度范围 | -10 ~ +50°C |
|---|
| 零点的温度效应 | 低于0.01% FS/°C |
|---|
| 输出温度的影响 | 低于0.01% FS/°C |
|---|
最大转速
（可测量角度速度） | 10000转/分钟（800转/分钟） |
|---|
| 扭转弹簧常数 | 26.4×103
N m/rad | 54.6×103
N m/rad | 136×103
N m/rad |
|---|
| 额定扭转角 | 3.78×10-3辐射角
（0.217°） | 1.83×10-3辐射
角（0.105°） | 3.68×10-3辐射
（0.211°） |
|---|
| 转动惯量 | 3.58×10-5 KG M2 | 1.92×10-4 KG M2 | 2.06×10-4 KG M2 |
|---|
| 箱体尺寸 | 87（西）×74（H）
×57（D） 毫米 | 87（西）×79（H）×72（D） 毫米 |
|---|
| 全长专辑 | 120.5毫米 | 133毫米 |
|---|
| 轴 | □12.7毫米 | □19.05毫米 |
|---|
| 重量 | 约860克 | 约1.7公斤 | 约1.8公斤 |
|---|
| 符合CE标志 | 2011/65/EU+（EU）2015/863
2014/30/EU（EN61326-1，EN61326-2-3） |
|---|
