电子计测·仪器仪表 ONO SOKKI小野测器 ONO SOKKI小野测器旋转编码器 RP-1712-OT1-2500PR

ONO SOKKI小野测器旋转编码器 RP-1712-OT1-2500PR

货号: RP-1712-OT1-2500PR

库存: 10

¥11850.00 ¥10874.00

简介

ONO SOKKI小野测器旋转编码器 RP-1712-OT1-2500PR 通用工业旋转编码器（RP-1700 系列）产品规格类型固定法兰型基本型号RP-1710/1720 系列RP-1730/1740 系列输出脉冲数60､100､120､180､200､240､250､256､300､ 360､400､480､500､512､600､720､750､800､ 900､…

分类: 电子计测·仪器仪表, ONO SOKKI小野测器,

产品详情

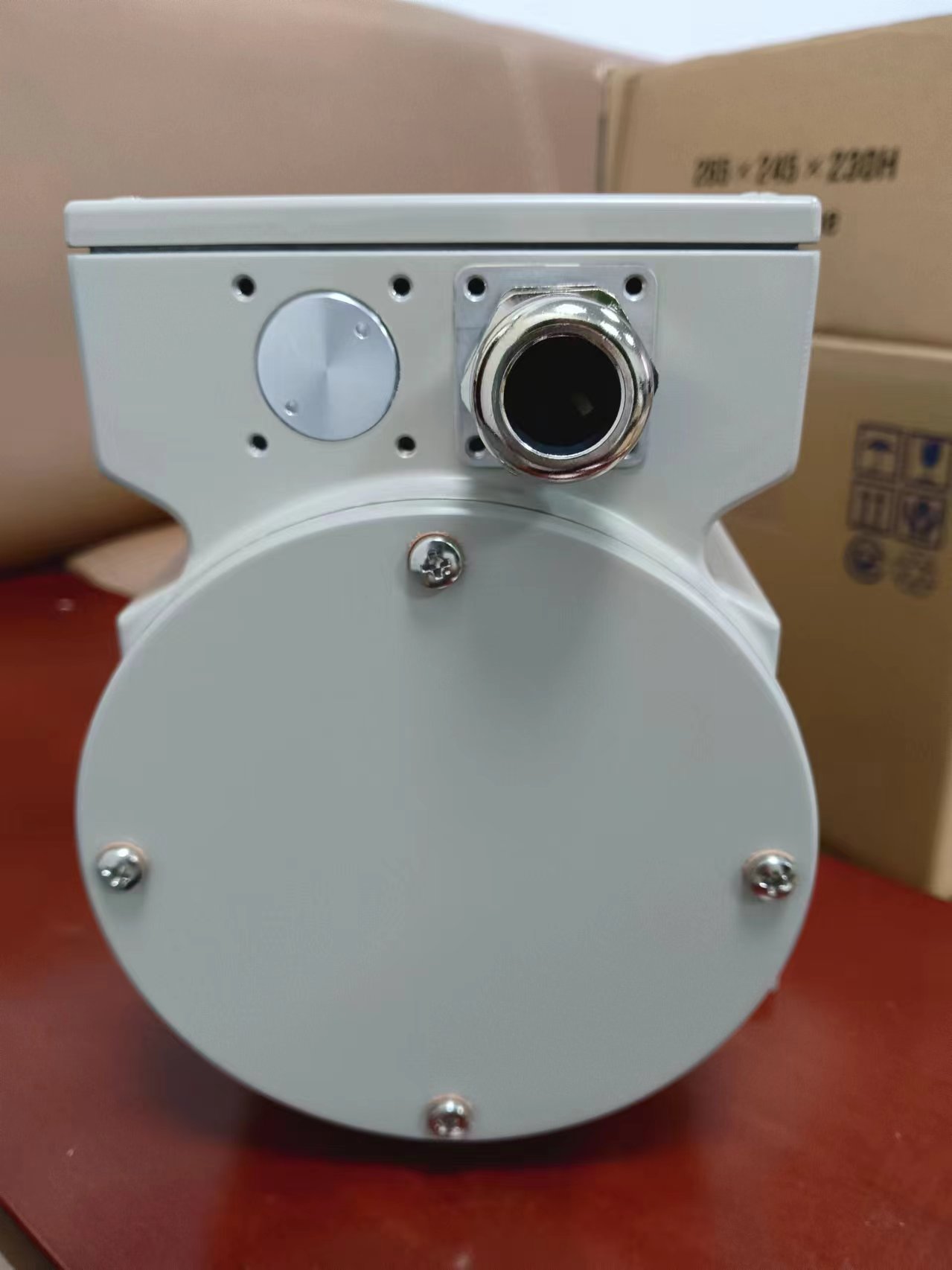

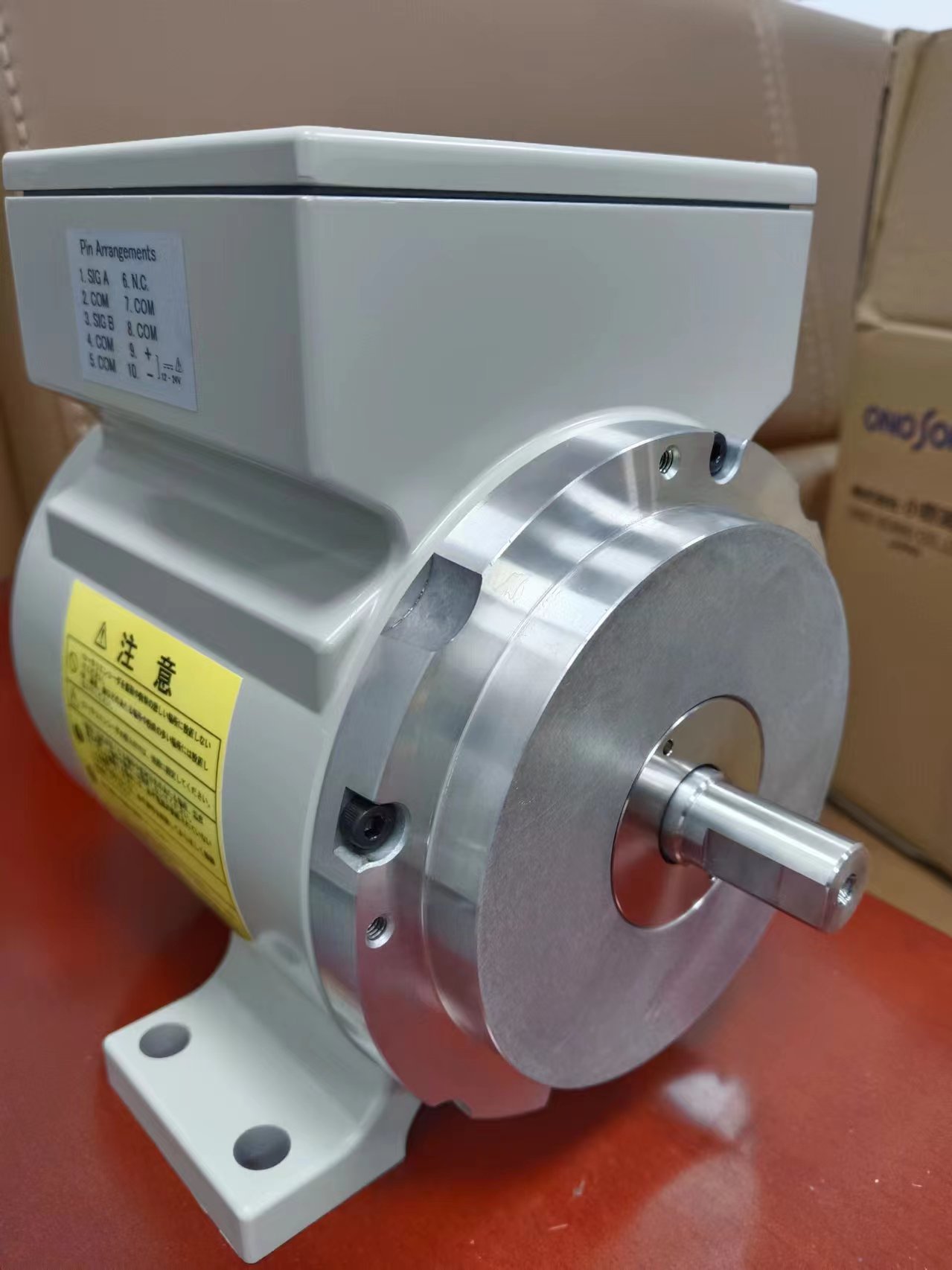

ONO SOKKI小野测器旋转编码器 RP-1712-OT1-2500PR

通用工业旋转编码器（RP-1700 系列）产品规格

类型			固定	法兰型
类型
基本型号			RP-1710/1720 系列	RP-1730/1740 系列
输出脉冲数			60､100､120､180､200､240､250､256､300､ 360､400､480､500､512､600､720､750､800､ 900､960､1000､1024､1200､1250､1280､ 1440､1500､1600､1800､2000､2048､2400､ 2500､2560､2880､3000､ 3600、3750、4000、 4096、4500、4800、5000、5120、6000、7500、 9000、12000、15000、18000、22500、24000、 30000、36000、45000、48000、60000、72000、 90000、96000、120000 P/R
机械性能	最大转速		5000转/分
	允许轴向载荷	径向	80 北纬
	允许轴向载荷	推力	50 北纬

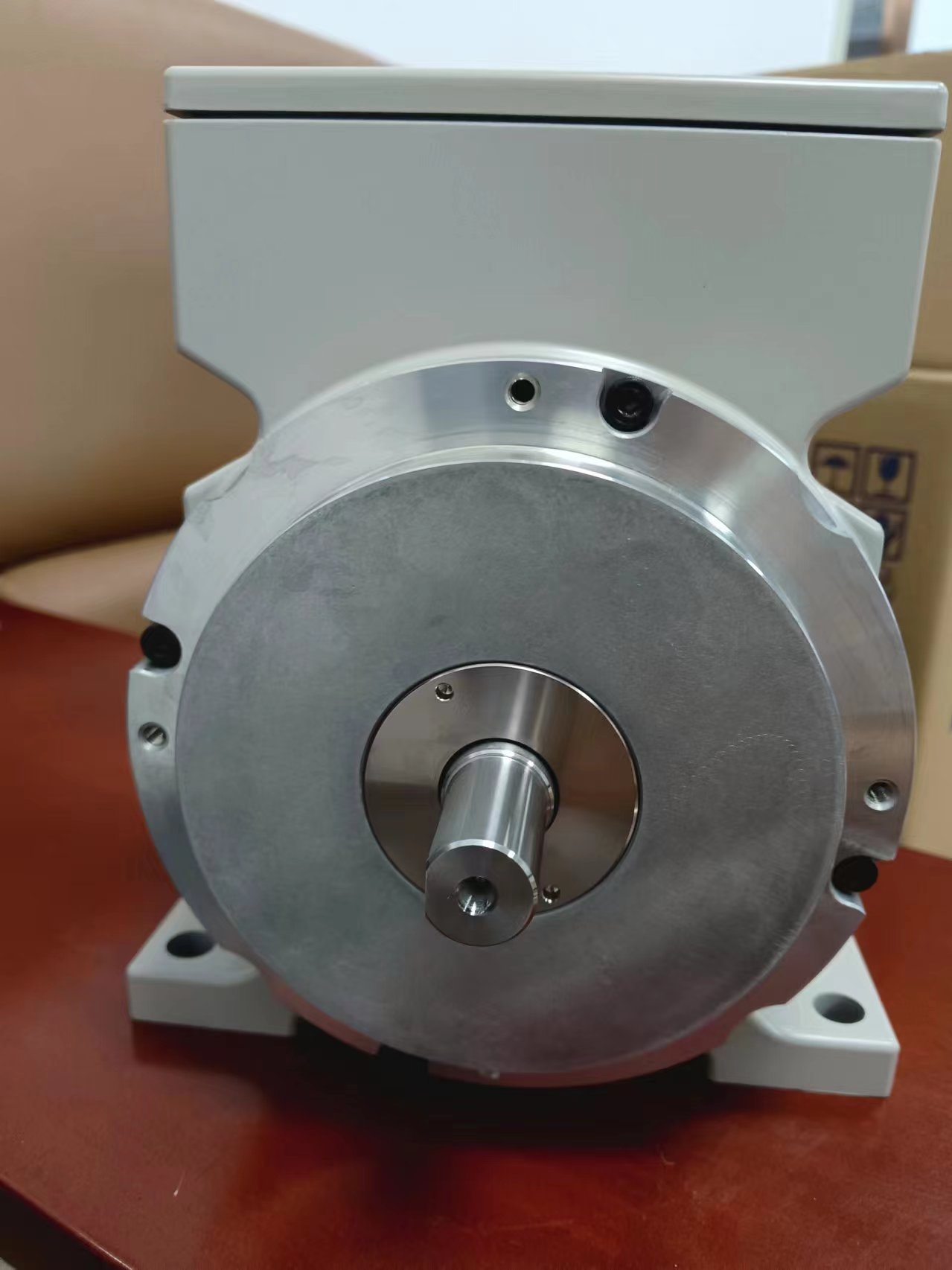

	轴径		φ 15 毫米 ^★1
	起动转矩		15 mN·^{m2 ★}
	转动惯量		161 克·^厘米2
	质量		约 3.7 kg
环境特征	工作温度范围		-5 ~ +55 °C
	储存温度范围		-20 ~ 70 °C
	耐湿性		95 % ^★3
	防护等级		IP65 ^★4 防护等级
	抗振性		98 米/秒 ² ^★5
	抗冲击性		980 米/秒 ² ^★6
电气特性	输出波形		两相方波 ^★7
	输出电压		Hi：10V以上、 Lo：0.5V以下 ^★8
	责任		50 %±10 %
	相位差		90°±25゚
	频率响应		100 kHz（仅 500 kHz 用于线路驱动器输出）
	信号精度	相邻错误	见下文
	输出方式 ^★9		图腾柱（标准/负载阻力470 Ω以上）收藏家（可选/负载电阻10kΩ以上）集电极开路（可选/40V DC，50mA以下）线路驱动器（选件/相当于 26C31）

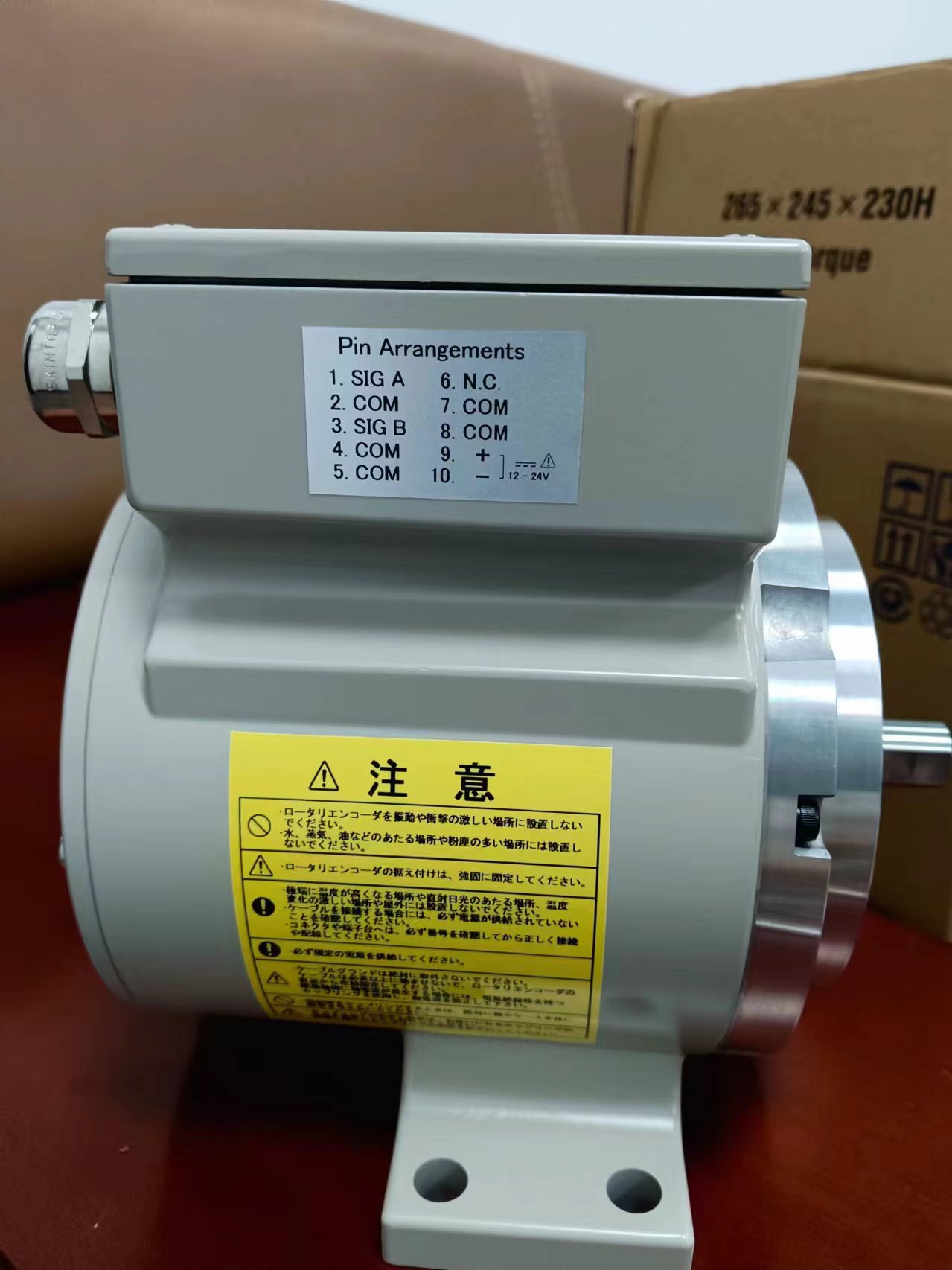

	连接方式		接线端子/连接器
	电源（电流消耗）		交流 100 ~240 V ±10 % （50~63 mA）直流 12 ~24 V± 5 %（83~42 mA）
