脉冲力锤是固有振动测量时或在模态分析时所使用的，内置有力传感器的激振锤。

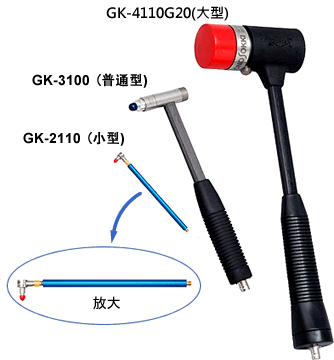

除普通型GK-3100以外，还有GK-2110是重量仅4.8 g 的超小型脉冲锤，可用于小型，轻量的物品的加振激励试验。如小型电子电器产品及其机构配件，小型汽车机械配件等。另外GK-4110G20是重量1.1 kg 的大型脉冲锤，可用于大型或具有一定重量的物品的加振激励试验。如轿车的车体，大型机械构造物件等。

在被测对象物上设置加速度传感器，通过脉冲锤敲击被测物，脉冲锤和加速度传感器将分别产生激振的力信号和激励响应的振动加速度信号，这两个信号经FFT分析仪，就可测量出频率响应函数(测量固有振动频率)。另外，能将测得的频率响应函数读入模态分析软件，可对被测对象进行模态分析。

简要规格　

GK-2110

GK-3100

GK-4110G20

测量范围

220 N

2,200 N

22,000 N

检测元件

水晶压电元件

水晶压电元件

水晶压电元件

灵敏度

22.5 mV/N ±20%

2.25 mV/N ±15%

0.23 mV/N ±15%

共振频率

100 kHz 以上

22 kHz 以上

12 kHz 以上

频率范围

(使用硬质锤头)

～ 20 kHz

～ 8 kHz

～ 1 kHz

锤体重量

约 4.8 g*2

约 160 g

约 1,100 g

锤体直径

6.3 mm

15.7 mm

51 mm

锤头直径

2.5 mm

6.3 mm

51 mm

锤柄长度

107 mm *2

216 mm

370 mm

信号输出接头

铝制锤柄(5-44同轴电缆接头)

塑料锤柄(带延长电缆，10-32袖珍接插件)

BNC（C02）

BNC（C02）

输出信号

定电流驱动CCLD对应电压信号

定电流驱动CCLD对应电压信号

定电流驱动CCLD对应电压信号

支持 IEEE1451.4:2004（TEDS），

Ver.1.0 以上

输出阻抗

100 Ω以下

100 Ω 未满

100 Ω以下

定电流驱动(CCLD)电源

2 ～ 20 mA、DC 20 ~ 30 V

2 ～ 20 mA、DC 20 ~ 30 V

2 ～ 20 mA、DC 20 ~ 30 V

适用放大器

另购：SR-2210

附属专用放大器

另购：SR-2210

另购：SR-2210

信号电缆

附属：GK-0132（3 m，铝制锤柄用）

附属：信号电缆（3 m）

另购：GK-0122（3 m）

另购：MX-100系列

附属品

• 手提箱

• 附加锤体配重*1

• 传感器固定用蜡

• 红色乙烯基盖 x3个

• 5-44←→10-32 信号电缆(3 m)

• 锤柄(铝制，塑料 x 2个)

• 使用说明书

• 出厂参数表

• 手提箱

• 附加锤体配重*1

• 放大器

• 信号电缆（BNC, 3 m）

• 信号电缆

（BNC, 0.9 m）

• 各种锤头（超软质 x 2个，软质 x 2个 中质，硬质）

• 安装螺柱 x 2个

• 乙烯基盖 x 2个

• 使用说明书

• 出厂参数表

• 手提箱

• 各种锤头(超软质，软质，中质，硬质)

• 使用说明书

• 出厂参数表
