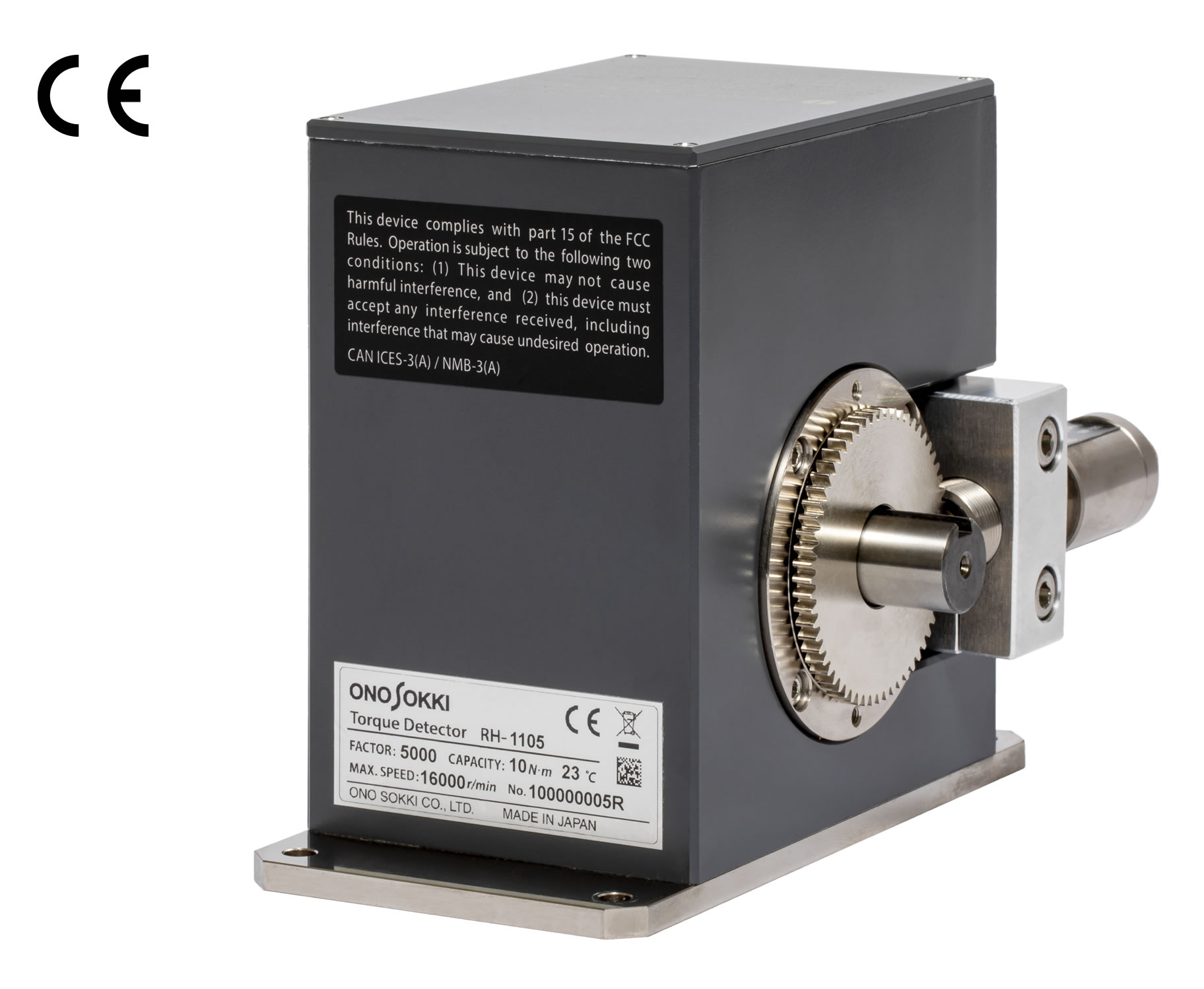

ONOSOKKI小野测器小型高刚性扭矩传感器 RH系列

货号:

库存: 0

¥0.00

在汽车工业中，电动化的迅速发展带动电机种类的多样化，并且力求于把齿槽扭矩和扭矩脉动引起的电机振动和噪声最小化。所以，高精确捕获扭矩变动的高刚性扭矩传感器是时代发展必不可少的。另外，高速旋转规格的电机需求也在日益增加，例如电动摩托车和空调压缩机的电机。小…

分类: 电子计测·仪器仪表, ONO SOKKI小野测器,

产品详情

规格

测量部

输出部

接口部分

零扭矩输入部	输入项目	开始获取零扭矩补偿值触点输入该功能可自动将外部触点在无负载时的扭矩设置为0
	输入信号	无电压触点输入为开路电压； 5.25 V 以下短路电流； 1 mA以下电压输入为H电平; 4～5.25 V 为L电平; 0～1 V
	接插头	R03-RB5F
READY输出部	输出项目	触点输出：测量扭矩时触点闭合。
	输出形式	光电继电器
	负载电压	DC30 V 以下
	负载电流	100 mA以下
	导通电阻	10 Ω以下
	接插头	R03-RB5F

一般规格

	RH-1105	RH-1205
电源电压	DC 24 V （18～30 V）
消耗电功率	20 W 以下
电源输入接插头	R03-RB12F
使用温度范围	0～+50 °C
使用湿度范围	20～85 % 无结露
保存温度范围	－10～+60 °C
保存湿度范围	20～85 % 无结露
CE标识	低压（LDV）指令：2014/35/EU 規格 EN61010-1EMC指令：2014/30/EU 規格 EN61326-1 Class A Group 1RoHS指令：2011/65/EU、規格EN50581　*（EU）2015/863 追加4种物质
FCC	FCC Part 15 Subpart B Class A
ICES	ICES-003 Issue7 + Amendment1 ClassA
安全性	IEC61010-1：过电压类别I 接地保护等级III 污染度2
扭转刚度（设计值）	10 N·m ： 3.6 kN·m/rad	20 N·m ： 6.9 kN·m/rad
转动惯量（设计值)	10 N·m ： 24.3×10-6 kg·m2	20 N·m ： 24.6×10-6 kg·m2
额定转速（标准)	16,000 r/min
额定转速（选件RH-0502调整动态平衡时）	20,000 r/min
