电子计测·仪器仪表 ONO SOKKI小野测器日本进口ONOSOKKI小野测器微小容量/高速型扭矩传感器 TH-3000/3000H

日本进口ONOSOKKI小野测器微小容量/高速型扭矩传感器 TH-3000/3000H

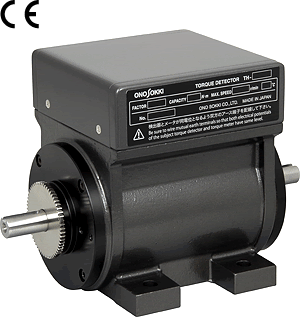

ONOSOKKI小野测器微小容量/高速型扭矩传感器 TH-3000/3000H

货号:

库存: 0

¥0.00

TH-3000系列电磁诱导相位差式微小容量/高速型扭矩传感器，具有高精度和优异的响应特性，适用于200 mN.m以下的微小扭矩测量。根据适用转速范围的不同，有标准转速型(TH-3000系列)和高转速型(TH-3000H系列)。可以高精度，高分辨率地测量小型精密电机以及机械构造的输出扭矩…

分类: 电子计测·仪器仪表, ONO SOKKI小野测器,

产品详情

简要规格

型号	TH-3502/3502H	TH-3103/3103H	TH-3203/3203H
额定扭矩	50 mN·m	100 mN·m	200 mN·m
*临界扭矩(4)**	额定扭矩的180 ％
*破坏扭矩 (5)**	3 N•m 以上
直线性 (1秒平均，静态校准)	±0.2 ％/F.S.
零点的温度影响	±0.02 ％/F.S./℃
灵敏度的温度影响	±0.02 ％/F.S./℃
额定转速	TH-3000系列：15,000 r/min TH-3000H系列：25,000 r/min
适配转速传感器(选配件)	MD-0115(脉冲数：120 P/R，输出信号：矩形波0/5 V)
输出信号形式	相位差矩形波信号，线驱动输出
转动惯量	2.37 × 10^-6 kgm²
抗扭刚度	2.06 N·m/rad	4.12 N·m/rad	7.63 N·m/rad
外观尺寸(本体)	80(W) × 90(D) × 110(H) mm
外观尺寸(轴)	轴长：110 mm 轴径：φ5
重量	0.83 kg	0.83 kg	0.83 kg
使用温度/湿度范围	0 ～ +40 ℃、95 %RH以下(不结露)
保存温度范围	-20 ～ +60 ℃
电源	由扭矩表示器提供
CE标识	符合EMC标准
附属品	使用说明书，试验成绩书
扭矩表示器	TS-2800 (*6)
选配件	转速传感器 MD-0115 扭矩信号电缆TH-0100系列电缆型号长度(m)TH-01055TH-011010TH-012020 转速传感器用电缆MX-8100 系列型号长度(m)MX-81055MX-811010MX-812020

型号	TH-3503/3503H	TH-3104/3104H	TH-3204/3204H
额定扭矩	0.5 N•m	1 N•m	2 N•m
*临界（破坏）扭矩(4，5)**	额定扭矩的400 ％
直线性 (1秒平均，静态校准)	±0.2 ％/F.S.
零点的温度影响	±0.02 ％/F.S./℃
灵敏度的温度影响	±0.02 ％/F.S./℃
额定转速	TH-3000系列：15,000 r/min TH-3000H系列：25,000 r/min
适配转速传感器(选配件)	MD-0115(脉冲数：120 P/R，输出信号：矩形波0/5 V)
输出信号形式	相位差矩形波信号，线驱动输出
转动惯量	7 × 10^-6 kgm²
抗扭刚度	31.4 N•m/rad	61.8 N•m/rad	127 N•m/rad
外观尺寸(本体)	80(W) × 90(D) × 120(H) mm
外观尺寸(轴)	轴长：120 mm 轴径：φ8
重量	1.03 kg	1.03 kg	1.03 kg
使用温度/湿度范围	0 ～ +40 ℃、95 %RH以下(不结露)
保存温度范围	-20 ～ +60 ℃
电源	由扭矩表示器提供
CE标识	符合EMC标准
附属品	使用说明书，试验成绩书
扭矩表示器	TS-2800 (*6)
选配件	转速传感器 MD-0118 扭矩信号电缆TH-0100系列电缆型号长度(m)TH-01055TH-011010TH-012020 转速传感器用电缆MX-8100 系列型号长度(m)MX-81055MX-811010MX-812020
