规格

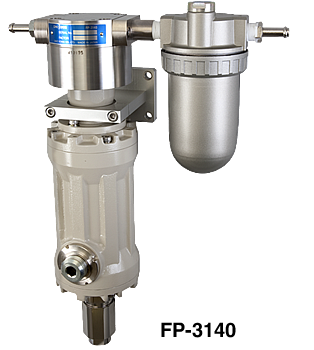

FP-3130/3132

FP-3140/3142

FP-3150/3152

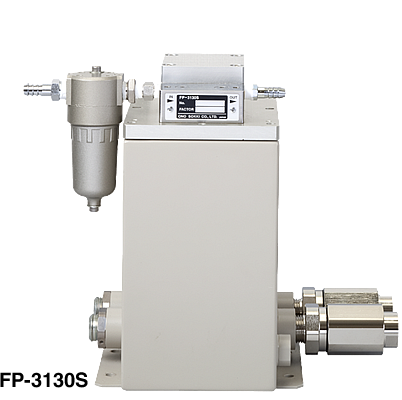

FP-3130S/3132S

测量項目

流量









温度

选购产品

选购产品

选购产品

选购产品

压力

传感方式

容积式 (活塞推动方式)

可测溶液

標准规格

汽油、柴油、火油、一般石油类液压油（※1※2）

汽油、柴油、火油

兼容酒精类燃料(选购功能)

汽油、柴油、火油、一般石油类液压油（※1※2）,

甲醇/乙醇/酒精和汽油的混合溶液

汽油、柴油、火油、

甲醇/乙醇/酒精和汽油的混合溶液

量程

0.06 ～ 60 L/h

0.3 ～ 120 L/h

1 ～ 1440 L/h

0.06 ～ 60 L/h

精度

＜ ±0.0009 L/h

(0.06 ～ 0.18 L/h 时)

读取值 ＜ ±0.5 %

(0.18 ～ 60 L/h 时)

读取值 ＜ ±0.2 %

(全量程)

±0.018 L/h 以内

(1 ～ 3.6 L/h 时)

读取值 ＜ ±0.5 %

(3.6 ～ 1440 L/h 时)

读取值 ＜ ±0.5 %

(全量程)

压力損失

＜ 8 kPa／40 L/h 时

(汽油)

＜ 2 kPa／60 L/h 时

(汽油)

＜ 7.4 kPa／500 L/h 时

(汽油)

＜ 10 Pa

(不包括滤清器带来的压力损失)

最高分辩率

 0.01 mL (FP-3130)

0.001 mL (FP-3132)

 0.1 mL (FP-3140)

0.01 mL (FP-3142)

 1 mL (FP-3150)

0.1 mL (FP-3152)

 0.01 mL (FP-3130S)

0.001 mL (FP-3132S)

最大压力

980 kPa

型式鉴定合格编号

第Ｔ65915号（※仅旋转编码器部分）

第Ｔ65865号

防爆构造种类

耐压防爆型

内压防爆型

爆炸等級

及起火度

2G4

G4

对应危险区域

第１类危险区域（Zone1）

第２类危险区域（Zone2）

电缆引线种类

耐高压密封式

—

适用电缆线径

10 ～ 12 mm

—

使用温度范围

0 ～ ＋40 °C （环境温度、液体温度、不结冻）

滤清器过滤能力

5 µm

（EH-106）

5 µm

（EH-1050）

10 µm

（EH-101）

5 µm

（EH-106）

重量

约 5.5 kg

(含滤清器）

约 6.5 kg

(含滤清器）/td>

约 15 kg

(含滤清器）

约 5.9 kg

（含流量传感器、滤清器）

约 5.1 kg

(空气供给单元）

约 9.1 kg

(内压保护监控柜）

编码器脉冲数

 120 P/R（FP-3130、FP-3140、FP-3150）

1200 P/R（FP-3132、FP-3142、FP-3152）

 120 P/R（FP-3130S）

1200 P/R（FP-3132S)

付属品

滤清器（与传感器一体化构造），使用说明书

中继箱

(空气供给单元）

流量信号电缆

选购件（FP-0011、FP-0012、FP-0014）

適合流量計

各种数字流量计

DF-2200

FM-3100/ FM-0311A

选购产品

型名

名称

備考

FP-0011

流量信号电缆 5 m

FP-3000系列传感器  FM/DF系列流量计之间联接用电缆

FP-0012

流量信号电缆 10 m

FP-3000系列传感器  FM/DF系列流量计之间联接用电缆

FP-0014

流量信号电缆 20 m

FP-3000系列传感器  FM/DF系列流量计之间联接用电缆
