概略规格

输入单元

适配传感器

FT-0501/FT-0801*, IP-292/IP-296, IP-3000A/IP-3100, VP-202/VP-1220, OM-1200/OM-1500 恒电流驱动传感器, 各种麦克风, 加速度传感器及其他　

测试单元

测量模式

1．稳态转速测量模式

· 频率量程：500 Hz, 2 kHz, 10 kHz

· 分辨率＝频率量程÷12800×60÷所设脉冲数

2．转速加减速测量模式

· 频率量程：250 Hz, 500 Hz, 2 kHz

· 分辨率＝频率量程÷6400×60÷所设脉冲数

旋转方向判別

(仅使用FT-0501时可测)

测量精度

±2×旋转速度分辨率±1位计数

平均化处理

移动平均处理，平均点数：OFF, 2, 4, 8, 16

滤波功能

可任意设置 (上限和下限值逐一设定)

显示单元

显示刷新时间

0.5±0.2秒

测量显示范围

0～999,999 r/min (0～10,000 Hz)

输出单元

模拟输出电压范围

0～10 V/ 0～F.S.　10V输出时的转速可任意设定

模拟输出刷新时间

稳态转速测试模式：＜ 500 ms

转速加减测试模式：＜ 250 ms

传感器信号监控输出

监控传感器信号用 (与模拟输出切換着使用)

比较输出

上下限判定, 旋转方向判定, OK/NG判定

输出方式：半导体继电器 (内藏3组回路)

脉冲输出

输出所显转速×所设P/R相当的频率

(Hi：＞ 4.5 V；Lo：＜ 1 V)

外部接口

RS-232C，也是外部指令的输入端

存储单元 ※

状态存储器

可存储3种设置条件

符合标准 (CE 标志)

低电压 (LVD)指令

2014/35/EU, EN61010-1

EMC 指令

2014/30/EU, EN61326-1

RoHS 指令

2011/65/EU, EN IEC 63000

一般规格

电源

AC100～240 V (50/60 Hz)

消耗电力

＜ 32 VA

使用温度范围

0～＋40 ℃

保存温度范围

−10～＋55 ℃

外形尺寸

144 (W)×72 (H)×180 (D)mm

重量

＜ 2 kg

付属品

面板安装夹具，底脚，橡胶垫脚，连接器 (D-SUB＜15pin插头＞)，电源电缆 (3P-3P, 1.9 m)，使用说明书

价格

请向敝司中国的子公司询价，包括下面的选购产品

选购件

・AX-5022B RS-232C电缆 (2 m)

・FT-0100 模拟输出电缆 (1.5 m, R03PB3M<FT端> - BNC245<BNC>)

・FT-0110 脉冲输出电缆 (1.5 m, D-SUB15PIN<FT端> - BNC245<BNC>)

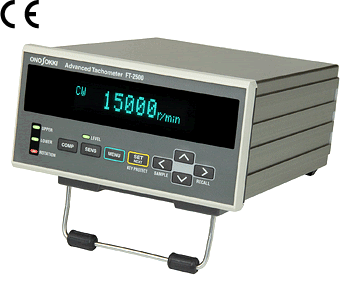

*注意:FT-2500使用非易失性存储器来存储参数。非易失性存储器可改写的次数是有限的，本仪器使用的非易失性存储器约为100万次。正常使用情况下不会达到100万次，但如果频繁使用RS-232C发送数值设置命令的话容易达到100万次。因此要尽量避免频繁使用这种方式。
