简要规格

测量对象

齿科机械的旋转主轴、纺织机械的旋转主轴、高速机床的旋转体(立铣刀、钻头)等

※被测对象的转动部分的其中一部分需要进行上磁处理。



对应传感器

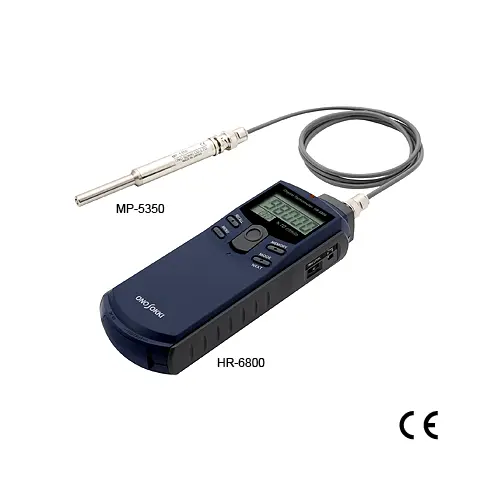

MP-5350 电磁式转速传感器(高速用)(选购件)

运算方式

周期运算方式

显示部

液晶显示、5位、带背光

测量时间

50 ms ＋ 输入信号10个周期时间以内

显示更新时间

1 s/0.5 s 可切换

测量单位

×10 r/min

量程

100 ～ 999,990 r/min(量程可切换)

测量精度

显示值×(±0.02 %)±1计数位

*对显示值的测量精度

存储功能

20个测量结果可存储在不挥发性存储器内(电源OFF，也可保持记录不消失)

峰值保持功能

最大值(MAX)、最小值(MIN)

溢出显示

当测量值超过显示范围时，溢出(ERROR标记)显示

转速上限警报功能

当转速超过预先设定的上限值时，上限警报(↑标记)显示

触发功能

用本体右侧面的旋转电位器调整

模拟输出

相对于转速显示值的输出

输出电压：0 ～ 1 V / 0 ～ 满刻度(满刻度可任意设定)

变换方式：10位数/模(10 bit D/A)变换

线性：±1％ / 满刻度

输出更新时间：50 ms＋1个周期时间之内

温度稳定度：±0.05 %/ 满刻度 / ℃(满量程及零)

设定误差：±0.5 %/ 满刻度

负荷电阻：100 kΩ以上

监视器输出

传感器信号的监视器用模拟输出(与上述转速模拟输出可切换)

脉冲输出

对每个信号检测为1个脉冲输出

输出电压：Hi +4.5 V以上、Lo +0.5 V以下

输出逻辑：正逻辑

负荷电阻：100 kΩ 以上

使用温度范围

0 ～＋40 ℃

保存温度范围

－10 ℃ ～＋50 ℃

使用湿度范围

35 ～ 85 %RH(不结露)

保存湿度范围

35 ～ 85 %RH(不结露)

电 源

7号电池(1.5V)＊×4个或专用AC适配器PB-7090(选购件)

电池寿命

连续使用时间：10小时以上(当背光OFF时)

电池警告显示

电池电压为4.4 V以下时，显示警告标记(LOW标记)

外形尺寸

66(W)×189.5(L)×47.5(D)mm

重 量

约 250 克(包括电池)

附 件

• 携带盒

• MI-0301三脚架安装用适配器

选 购 件

・MP-5350高速专用传感器

・AX-501 BNC接头用输出电缆 (2 m、模拟脉冲兼用)

・HT-0522 磁性表架 (与HT-0521B测量夹具配套使用)

・HT-0521B 测量夹具 (与HT-0522磁性表架配套使用)

・PB-7090 AC适配器

检测方式

电磁感应方式

连接电缆

附属1 m(两端带BNC插头)

使用温度范围

0 ～＋40℃

保存温度范围

－10℃ ～＋50℃

外形尺寸

107×Φ14 mm

重量

约 50 克(仅检测部)
