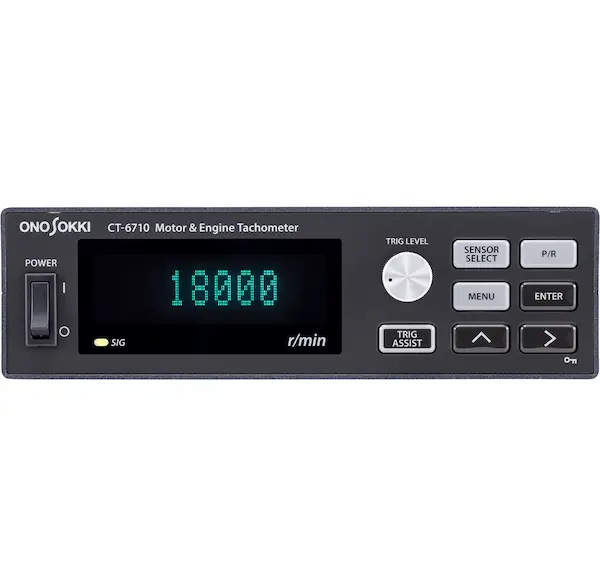

规格

输入部分

对应传感器/

测量转速范围

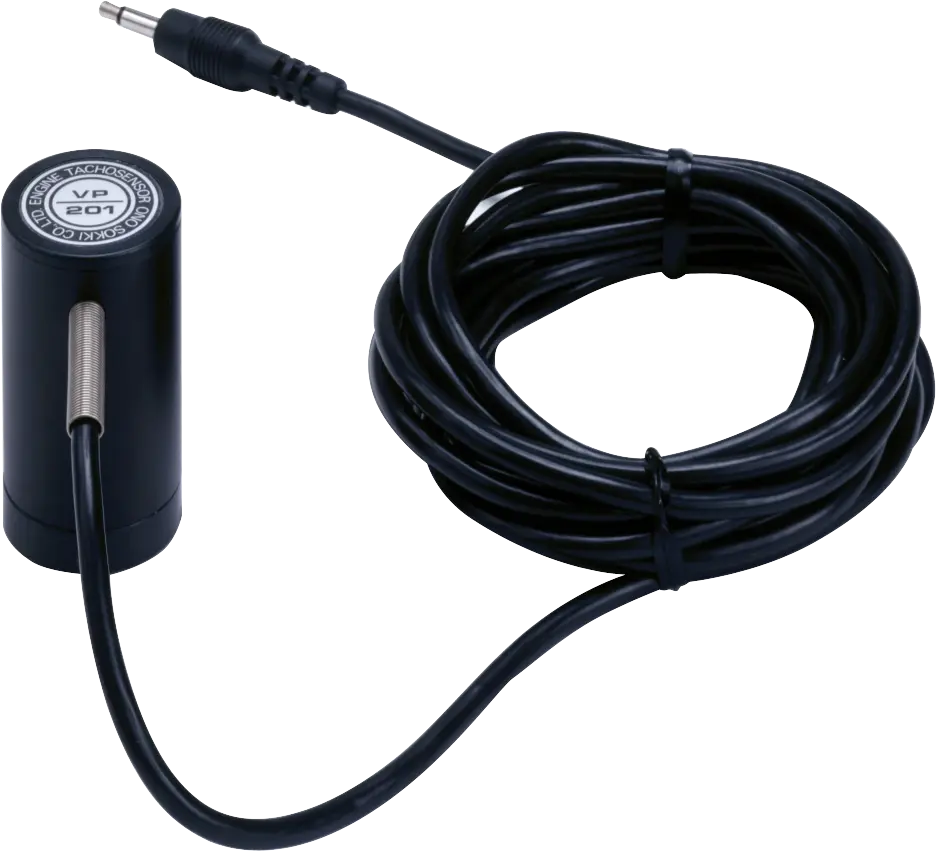

IP-292/IP-296/3000A/3100、VP-202/VP-1220、NP-3000系列

120 ～ 20,000 r/min

OM-1200/1500、MP-992*１

120 ～ 99,999 r/min

MP-900/9000系列（电磁式）

30 ～ 99,999 r/min

MP-9810/9830、LG-9200/930*1、EXT（PULSE）

0 ～ 99,999 r/min

用于ECU的曲轴角度信号（可选项）

120 ～ 20,000 r/min

传感器电源（R03-PB6M）

12 V±10 %　100 mA以下

CCLD电源（BNC）

18 V±1 V、 2.4 ～ 4.5 mA

通过输入接口（BNC）向恒电流驱动型传感器同轴供电

输入频率范围

0.1 Hz ～ 120 kHz *有EXT（PULSE）的情况下

显示部分

显示方式

荧光管

显示屏尺寸

52.5 mm × 11.5 mm

显示项目

转速（显示平均值）

显示范围

0 ～ 99,999 r/min

精度

±0.01 %/F.S（±1计数）以内

•系数值为 1.0000E+0 时

显示状态

SIG LED ：检测到输入信号时点亮

显示位数

最多5位

小数点后显示位数

从OFF/后1位中选择

模拟信号输出

输出点数

1（BNC接口）

输出项目

转速

输出范围

0 ～ 10 V

量程设置

1 ～ 99,999 r/min（设定单位 1 r/min）

0.1 ～ 9,999.9 r/min（设置小数点显示时）

输出阻抗

100 kΩ以上

响应性

信号周期+8 μs以内

精度（直线性）

±0.1 % FS

分辨率

16 bit

脉冲信号输出

输出点数

1（BNC接口）

输出信号（可切换）

DIRECT（整形波形输出）、 0.5/1/60[P/R]

信号电平

0-5 V逻辑信号（Lo: 0.4 V以下、Hi: 4.5 V以上）

输出阻抗

100 kΩ以上

比较信号输出

输出信号（可切换）

发动机工作转速，发动机上限

出力範囲

1 ～ 99,999 r/min

0.1 ～ 9,999.9 r/min （设置小数点显示时）

触点容量

DC30 V/0.1 A

配套接口

MVSTBR2, 5/4-ST-5, 08（Phoenix Contact制造）

RS-232C

传输速度

9600 bps/38400 bps

配套接口

ST60-18P（30）（广濑电机制造）

专用电缆

PS-D10758（小野測器制造）

CAN

（选配件）

输出项目

转速

波特率

125 kbps/250 kbps/500 kbps/1 Mbps

输出更新周期

OFF/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz/100 Hz/1 kHz

配套接口

D-SUB/9 pin（公头）

其他功能

移动平均

2 ～ 720 次

减速运算

时间或周期的选择方式

时间：1 ～ 1200 ms

周期： ×1.5 / ×3 / ×5 / ×8 / ×16

脉冲分频

1 ～ 120

触发辅助

自动设置触发电平直至检测到脉冲

触发电平跟踪

根据输入信号的频率调整触发电平（选择 IP 传感器时的专用功能）

保存功能

电源关闭状态下可保存设置值

设定条件保存

最多可保存5种条件数据

一般规格

电源

DC 9 ～ 28 V　1.35 A以下

外形尺寸/重量

170（W）×49（H）×120（D） mm / 約700 g

使用温度/湿度范围

0 ～ +50 ℃*2 / 5～85 ％RH（不结露）

保存温度/湿度范围

-10 ～ +60 ℃ / 5～85 ％RH（不结露）

符合标准

CE标准

低电压指令 2014/35/EU 标准 EN 61010-1

EMC 指令 2014/30/EU 标准 EN 61326-1

RoHS 指令 2011/65/EU 标准 EN IEC 63000

FCC

47 CFR 15 Subpart B Class A

附属品

橡胶脚座4个、AC电源适配器（100～240 V）、使用说明书
