| 测量精度 | 水平速度 | 测量范围/精度 | 0.1 ～ 500.0 km/h／±0.1 km/h以内
(水平速度30 km/h以上，捕捉卫星信号7个以上时) |
|---|
| 水平距离 | 精度 | IMU内置或者外置使用时：±0.1 %
高精度IMU外置使用时：±0.05 %
(直行距离300 m，水平速度30 km/h以上，捕捉卫星信号7个以上时) |
| 标准测量项目 | 水平速度(km/h)、水平距离(m)、时间(s)、UTC时刻、卫星数，HDOP（水平精度低下率），行进方位( °)，北方向速度(km/h)
东方向速度(km/h)，北方向距离(m)，东方向距离(m)，纬度(dms)，经度(dms)，标高(m) |
|---|
| 选配件测量项目 | 横距离(m)，垂直速度(km/h)，垂直距离(m)，VDOP（垂直精度低下率），侧移量(m)，行进距离(m)，偏航角( °)，螺旋角( °)，横摇角( °)
XYZ轴加速度(m/s2)，XYZ轴角速度( °/ s)，坡度(%) |
|---|
| 更新（输出）频率 | 100 Hz |
|---|
| 一般规格 | 使用电源/消耗功率 | DC 9 ～ 28V （非独立绝缘）、AC 100 ～ 240 V（需使用AC交流适配器：选配件）
／ 最大14 W (DC电源输入，使用外部设备时) |
|---|
| 使用/保存温度 | 本体 | 0 ～ 50 °C ／ -10 ～ 60 °C
(湿度20～80 %RH，不结露) |
| 天线 | -40 ～ 85 °C ／ -40 ～ 85 °C |
| 防护等级 | 天线 | IP67 |
| 耐振动性 | 27.1 m/s2(rms值，随机振动，XYZ方向各1小时) |
| 耐冲击性 | 500 m/s2（时间 11 ms） |
| 尺寸/质量 | 本体 | 约170 × 120 × 40 mm (不含突起部分) ／ 约750 g |
|---|
| 显示器 | 约132 × 86 × 33 mm (不含突起部分)／ 约450 g |
| 遥控器 | 约115 × 45 × 20 mm (不含突起部分)／ 约80 g |
| 卫星天线 | Φ57 × 15 mm (卫星天线部分)／ 約110 g |
| 输出 | 速度模拟信号输出 | 范围 | 0～10 V
（SI 单位时：0～10 V/0～500.0 km/h、
mile 单位时：0～10 V/0～250.0 mile/h ） |
|---|
| 负载阻抗 | 10 kΩ以上 |
| 距离脉冲信号输出 | 分辨率 | SI单位时：10, 5, 1 mm/pulse
mile单位时：16.0934, 8.0467, 1.6093 mm/pulse中选择 |
| 输出延迟 | 10 ms 以内 |
| 输出信号 | 矩形波脉冲输出 Hi 5 V ±0.5 V、 Lo 0.5 V 以下 |
| DUTY | 50 % ±10 % |
| 负载阻抗 | 负载1 kΩ以上 |
| 数字输出 | 从门输出/速度判断输出中选择 |
| 输入 | 输入电压 | 通道数 | 4 |
|---|
| 分辨率 | 16 |
| 范围 | ±20 V |
| 截止频率 | 50 Hz |
| 其他 | 通过电压信号的触发功能
通道1为测量开始触发、通道2为测量停止触发 |
| 脉冲输入 | 通道数 | 1 |
| 输入耦合 | AC或DC |
| 功能 | 脉冲计数/频率/ DUTY |
| 输入波形 | AC时正弦波，DC时矩形波 |
| 外部触发输入 | 从无电压接点信号/电压接点信号中选择 |
| 备注 | 通过本机侧面AUX接口，使用选配信号电缆输入 |
| CAN | 共通事项 | 波特率 | 125 k、250 k、500 k、1000 k bps |
|---|
| 协议 | 符合CAN Ver2.0B |
| 输入 | 输入接口 | 2（接口A，接口B） |
| 数据 | 32通道输入/1接口（最大64通道） |
| 其他 | 接口B侧，可选择设定为CAN的输入 |
| 输出＊1 | 输出更新周期 | OFF/1 Hz/5 Hz/10 Hz/20 Hz/100 Hz 中选择 |
| 标准输出项目 | 水平速度(km/h)，速度单位，水平距离(m)，UTC时刻，卫星数，开始 /
停止 / 清触发，阈门状态，内部状态，精度状态，HDOP（水平精度低下率），
行进方位( °)，纬度(dms)，经度(dms)，标高(m) |
| 选配输出项目 | 垂直速度(km/h)，垂直距离(m)，VDOP（垂直精度低下率），
侧移量(m)，偏航角( °)，螺旋角( °)，横摇角( °)，
XYZ加速度(m/s2)，XYZ角速度( °/ s)，坡度(%) |
| 其他 | CAN输出功能有效时，B接口不能用于CAN信号输入 |
| 备注 | 通过本机侧面CAN接口输入 |
| 其他功能 | 蜂鸣器，外部信号触发，通用传感器用DC12 V输出，面板条件设定存储器，使用选配打印机输出数据，传送保存数据 |
|---|
| 试验功能 | 本机单体的标准试验功能 | 普通测量，区间测量试验 |
|---|
| 本机单体的选配试验功能 | 起动加速试验，行驶加速试验， 制动试验（MFDD），制动试验（ABS）， 制动试验（制动稳定性），滑行试验 |
| 电脑软件对应的标准试验功能＊2 | 基本功能（速度仪本机的条件设定，电脑上测量结果状态表示） |
| 电脑软件对应的选配试验功能＊2 | 加减速试验软件，燃料消费试验软件， 行驶轨迹表示软件 |

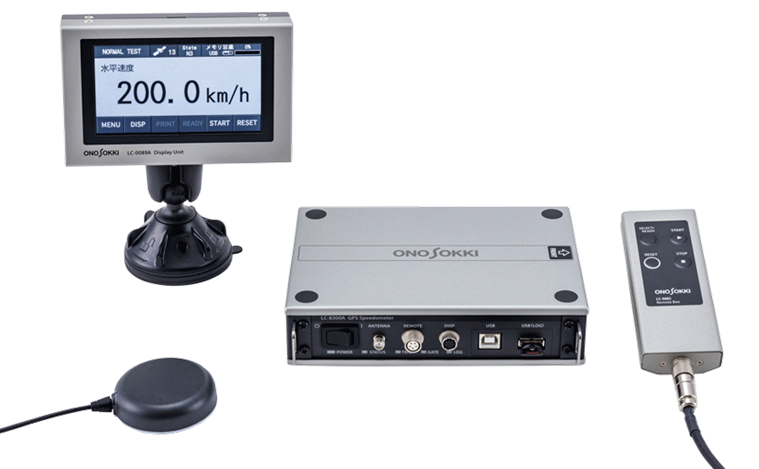

| 付属品 | 触摸式显示器（带信号电缆3.0 m） × 1
遥控器（带信号电缆2.0 m） × 1
GPS/GLONASS卫星天线 × 1
点烟器用电源电缆（3.0 m） × 1
信号电缆（插头 ⇔ BNC 2.0 m） × 2
电脑用USB数据线（2.0 m） × 1
CAN用分配电缆（0.3 m） × 1
USB存储器 × 1
软件光盘 × 1
使用说明书 × 1
携带箱 × 1
触屏显示器用设置用具 × 1
触屏显示器设置用底板×1 × 1 |
|---|
