其他 NABEYA锅屋日本NABEYA锅屋大角板BGT123

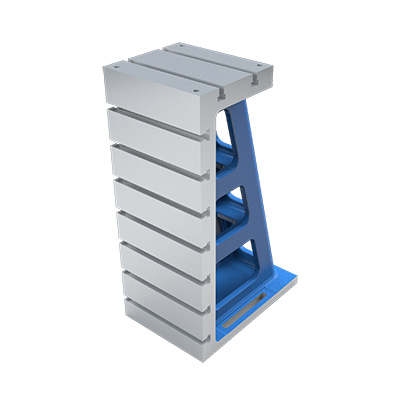

日本NABEYA锅屋大角板BGT123

日本NABEYA锅屋大角板BGT123

货号: BGT123

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■由于它是单面的，非常适合大型工件安装底座。■它可以用于水平加工中心、径向钻床、镗床等。■顶部表面还有一个T型槽，所以工件也可以放在顶部。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	全围巾	奥林匹克	全高	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	全围巾	奥林匹克	全高	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
947856	BGT122	400	600	1000	412	1,070,000	×	联系我们	添加
947857	BGT123	500	700	1250	629	1,740,000	×	联系我们	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T
	947856	BGT122	400	600	1000	40	70	70	350	260	70	90	130	6	95	160	25	240	170	330	0.05	0.1
	947857	BGT123	500	700	1250	40	70	70	350	380	60	140	140	7	95	160	25	405	150	440	0.05	0.1

材料、热处理、表面处理

名称	材料	热处理	表面处理
大角板	FC250	退火	绘画（黑色皮肤部分）

特色

■由于它是单面的，非常适合大型工件安装底座。

■它可以用于水平加工中心、径向钻床、镗床等。

■顶部表面还有一个T型槽，所以工件也可以放在顶部。

构型图

使用场景

工件可以通过在T型槽上连接夹具来夹紧。
它不仅能固定工件，还能改变工件姿势。

如何使用

所用表面已经完成，请先制作夹具并调整工件再使用。

安装方法

将T型槽螺母插入机台的T型槽中。

把角板安装到机器台上。

安装所需的T型螺母和套筒螺丝需单独购买。

定制产品

我们还接受符合客户规格的特殊产品。

维修响应

这个产品不会被修复。
如果发现异常，立即更换。

维护方法

检查芯片在使用前后是否粘贴，使用后取出碎片。

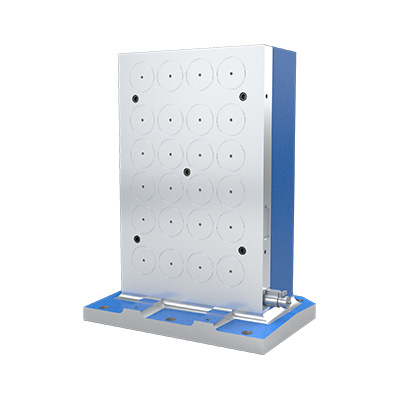

日本NABEYA锅屋 MC角板套装带磁性夹头GTM500-406HDS1
