其他 NABEYA锅屋日本NABEYA锅屋 MC角板套装带磁性夹头GTM500-406HDS1

日本NABEYA锅屋 MC角板套装带磁性夹头GTM500-406HDS1

日本NABEYA锅屋 MC角板套装带磁性夹头GTM500-406HDS1

货号: GTM500-406HDS1

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

经过热处理的工件可能难以从磁夹头中取出，因为它们容易保留磁性（残余磁性）。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

命令编号	不	杆子尺寸	磁极数	每极吸附力N	全吸附力 kN	包含的控制器	额定电流A级	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
命令编号	不	杆子尺寸	磁极数	每极吸附力N	全吸附力 kN	包含的控制器	额定电流A级	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
135673	GTM500-406HDS1	φ70	24	6150	147	NMC-100	10.8	270	1,905,000	×	联系我们	添加

尺寸图与尺寸表

寸法図・サイズ表

选择	命令编号	不	A	B	C	D
	135673	GTM500-406HDS1	370	500	670	φ70

材料、热处理、表面处理

名称	材料
MC角板套装带磁性夹头	磁夹头体：SS Material MC 角板：FC250

特色

[配件] 1个控制器

使用场景

如何使用

■吸附力与磁通密度的基本概念

通过工件的磁通量决定吸附力的条件。

为了确保固定，必须尽可能多地将磁通量注入工件中。

单位面积的吸附力随通量密度的增加成平方。
在典型夹具中，通过正确将磁通放置在永久电磁夹头的南北极，可以尽可能多地接收磁通。（图1）

相邻的磁极具有不同的磁性，因此请将工件保持平衡，尽量让南北极相互接触。

■磁极接触面积（㎟）

吸附力与工件磁极接触面积的增加成正比增加。

如果接触面积加倍，通过工件的磁通量会加倍，吸附力也会加倍。（图2）

此外，接触面不平整度越小，吸附力越强。（图3）

■通过增厚块的吸附效率（%）

凸起的块体（例如magheight块）越高，流经工件的磁通越少。

考虑图中的吸附效率。（图4）

■按工件材料划分的吸附效率（%）

考虑吸附效率取决于加工工件材料或块体。（图5）

■吸附力取决于工件表面状态（N/㎟）

吸附力会根据加工工件或膨胀块的表面状况（附着力=气隙）而变化。

根据表面的处理状态，计算单位面积的吸附力。（图6）

■吸附能力计算公式（N）

■推荐工件尺寸

工件过程中的磁通呈半圆形流动，从磁夹头的一极中心流向另一极的中心。如果工件厚度低于这个半圆，磁通会从工件突出，夹紧力无法完全施加。请与厚度合适（19毫米或更大）且能流动所有磁通的工件一起使用。
此外，为了获得最大吸附力，应用于尺寸为4杆或更大（超过工件推荐尺寸）的工件。（图7）

工件推荐尺寸（毫米）

MTBHT80：166×166×19或更多

■切割推力方向

如果切割推力方向与吸附面水平，则所需的吸附力是切割推力的3~10倍。（摩擦系数 0.1~0.3）

如果所需的保持力与吸附面平行，工件止挡（止挡器）可以放置在切削推力方向，以减少与吸附面平行的力，从而减少导致工件滑动的力。（图8）

■残余磁性

经过热处理的工件可能难以从磁夹头中取出，因为它们容易保留磁性（残余磁性）。
残余磁性应通过消磁剂去除。

■注释

磁夹头的吸附力会根据不同条件变化。使用
前，请考虑以下条件，以确定该产品是否可用。

收录

1个控制器

日本NABEYA锅屋 MC模具块（双面标准型）TBS03S-15028
¥0.00

日本NABEYA锅屋 MC模具块（双面标准型）TBS03S-15028

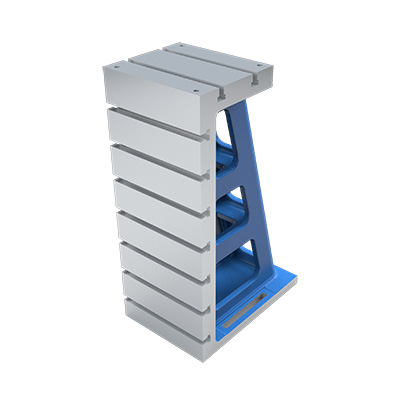

日本NABEYA锅屋大角板BGT123
