日本ATEC艾泰克支撑球放PVLR55SL - ☐ [滚轮升降机]江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVLR55SL - ☐[滚轮升降机]※☐=滚轮数量 *PVLR55SL-☐为双作用型。每个活…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球放PVLR55SL - ☐ [滚轮升降机]江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

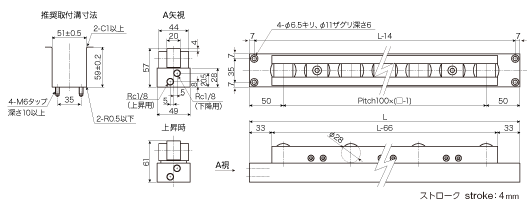

PVLR55SL - ☐
[滚轮升降机]

※☐=滚轮数量 *PVLR55SL-☐为双作用型。

使用说明使用说明
上下向上-向下

滚轮数量	长（毫米）	每件负载能力（实测）N（kgf）						CAD数据下载器
		使用气压MPa（kgf/cm2）
		0.4	（4）	0.5	（5）	0.6	（6）
3	300	2,745	280	3,380	345	4,020	410	3D-CAD 。PDF格式 .dwg .dxf 域名
4	400	3,843	392	4,732	483	5,628	574	3D-CAD 。PDF格式 .dwg .dxf 域名
5	500	4,941	504	6,084	621	7,236	738	3D-CAD 。PDF格式 .dwg .dxf 域名
6	600	6,039	616	7,436	759	8,844	902	3D-CAD 。PDF格式 .dwg .dxf 域名
7	700	7,137	728	8,788	897	10,452	1,067	3D-CAD 。PDF格式 .dwg .dxf 域名
8	800	8,235	840	10,140	1,035	12,060	1,231	3D-CAD 。PDF格式 .dwg .dxf 域名
9	900	9,333	952	11,492	1,173	13,668	1,395	3D-CAD 。PDF格式 .dwg .dxf 域名
10	1,000	10,431	1,064	12,844	1,311	15,276	1,559	3D-CAD 。PDF格式 .dwg .dxf 域名
