作业工具·自动化控件 ATEC艾泰克日本ATEC艾泰克支撑球PVL13T- ☐江崎中部办事处

日本ATEC艾泰克支撑球PVL13T- ☐江崎中部办事处

日本ATEC艾泰克支撑球PVL13T- ☐滚轮升降机]江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑球PVL13T- ☐江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVL13T- ☐* ☐ = 普通熊的数量向上的力 / 1 个球推荐工作压力0.4~0.6MPa（耐压0.9MPa）推荐气…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球PVL13T- ☐江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

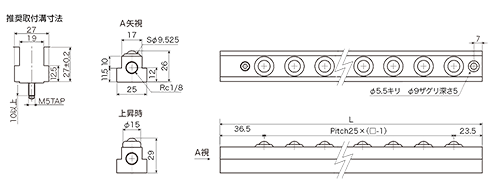

PVL13T- ☐

* ☐ = 普通熊的数量

向上的力 / 1 个球

推荐工作压力0.4 ~0.6MPa（耐压0.9MPa）推荐气压	0.4MPa	137N（14kgf）
	0.5MPa	176N（18kgf）
	0.6MPa	216N（22kgf）

使用说明使用说明
上下向上-向下

玉数	长（毫米）	每件负载能力（实测）N（kgf）						CAD数据下载器
		使用气压MPa（kgf/cm2）
		0.4	（4）	0.5	（5）	0.6	（6）
1	60	137	14	176	18	216	22	3D-CAD 。PDF格式 .dwg .dxf 域名
2	85	274	28	352	36	432	44	3D-CAD 。PDF格式 .dwg .dxf 域名
3	110	411	42	528	54	648	66	3D-CAD 。PDF格式 .dwg .dxf 域名
4	135	548	56	704	72	864	88	3D-CAD 。PDF格式 .dwg .dxf 域名
5	160	685	70	880	90	1,080	110	3D-CAD 。PDF格式 .dwg .dxf 域名
6	185	822	84	1,056	108	1,296	132	3D-CAD 。PDF格式 .dwg .dxf 域名
7	210	959	98	1,232	126	1,512	154	3D-CAD 。PDF格式 .dwg .dxf 域名
8	235	1,096	112	1,408	144	1,728	176	3D-CAD 。PDF格式 .dwg .dxf 域名
9	260	1,233	126	1,584	162	1,944	198	3D-CAD 。PDF格式 .dwg .dxf 域名
10	285	1,370	140	1,760	180	2,160	220	3D-CAD 。PDF格式 .dwg .dxf 域名
11	310	1,507	154	1,936	198	2,376	242	3D-CAD 。PDF格式 .dwg .dxf 域名
12	335	1,644	168	2,112	216	2,592	264	3D-CAD 。PDF格式 .dwg .dxf 域名
13	360	1,781	182	2,288	234	2,808	286	3D-CAD 。PDF格式 .dwg .dxf 域名
14	385	1,918	196	2,464	252	3,024	308	3D-CAD 。PDF格式 .dwg .dxf 域名
15	410	2,055	210	2,640	270	3,240	330	3D-CAD 。PDF格式 .dwg .dxf 域名
16	435	2,192	224	2,816	288	3,456	352	3D-CAD 。PDF格式 .dwg .dxf 域名
17	460	2,329	238	2,992	306	3,672	374	3D-CAD 。PDF格式 .dwg .dxf 域名
18	485	2,466	252	3,168	324	3,888	396	3D-CAD 。PDF格式 .dwg .dxf 域名
19	510	2,603	266	3,344	342	4,104	418	3D-CAD 。PDF格式 .dwg .dxf 域名
20	535	2,740	280	3,520	360	4,320	440	3D-CAD 。PDF格式 .dwg .dxf 域名
21	560	2,877	294	3,696	378	4,536	462	3D-CAD 。PDF格式 .dwg .dxf 域名
22	585	3,014	308	3,872	396	4,752	484	3D-CAD 。PDF格式 .dwg .dxf 域名
23	610	3,151	322	4,048	414	4,968	506	3D-CAD 。PDF格式 .dwg .dxf 域名
24	635	3,288	336	4,224	432	5,184	528	3D-CAD 。PDF格式 .dwg .dxf 域名
25	660	3,425	350	4,400	450	5,400	550	3D-CAD 。PDF格式 .dwg .dxf 域名
26	685	3,562	364	4,576	468	5,616	572	3D-CAD 。PDF格式 .dwg .dxf 域名
27	710	3,699	378	4,752	486	5,832	594	3D-CAD 。PDF格式 .dwg .dxf 域名
28	735	3,836	392	4,928	504	6,048	616	3D-CAD 。PDF格式 .dwg .dxf 域名
29	760	3,973	406	5,104	522	6,264	638	3D-CAD 。PDF格式 .dwg .dxf 域名
30	785	4,110	420	5,280	540	6,480	660	3D-CAD 。PDF格式 .dwg .dxf 域名
