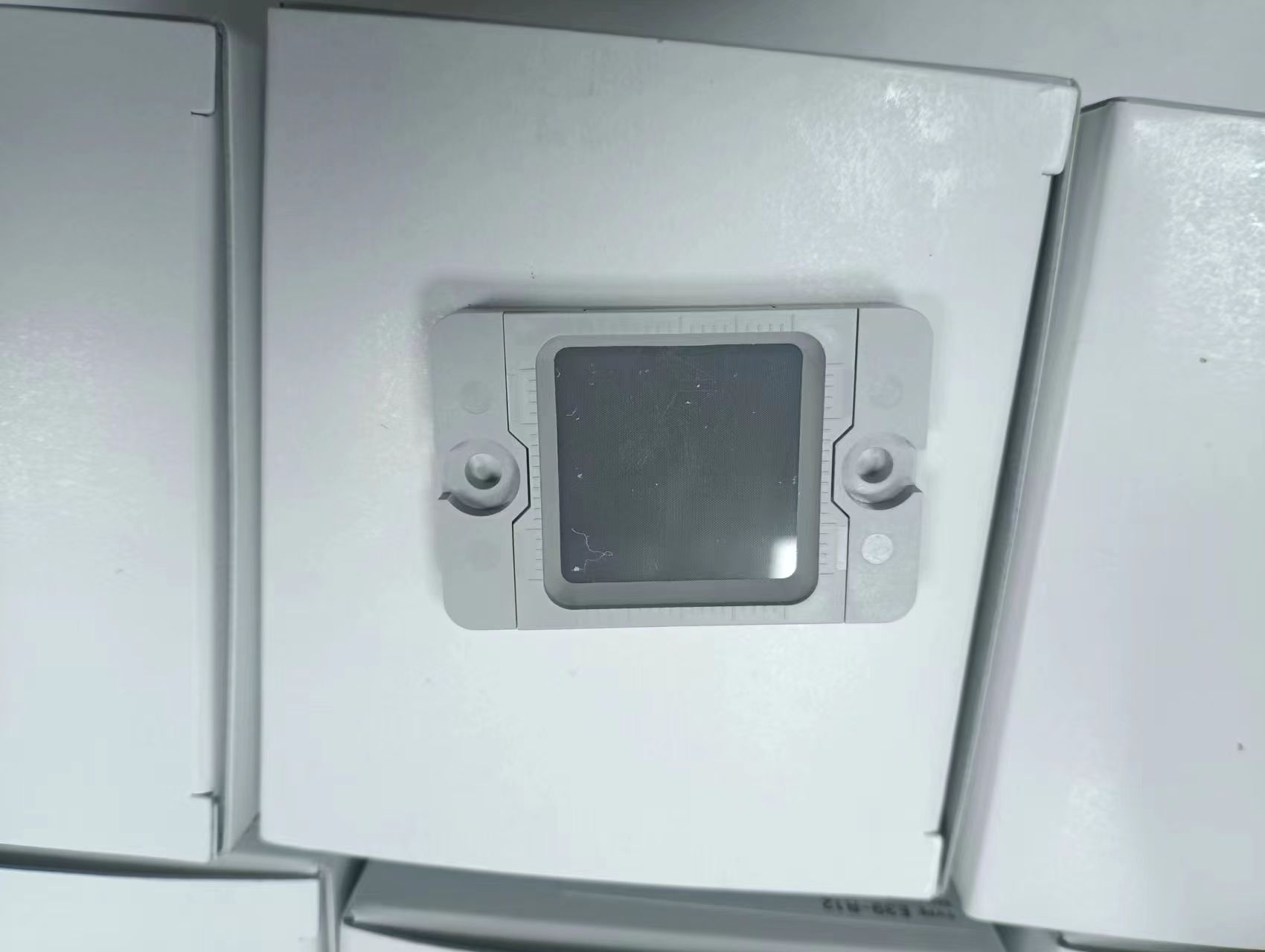

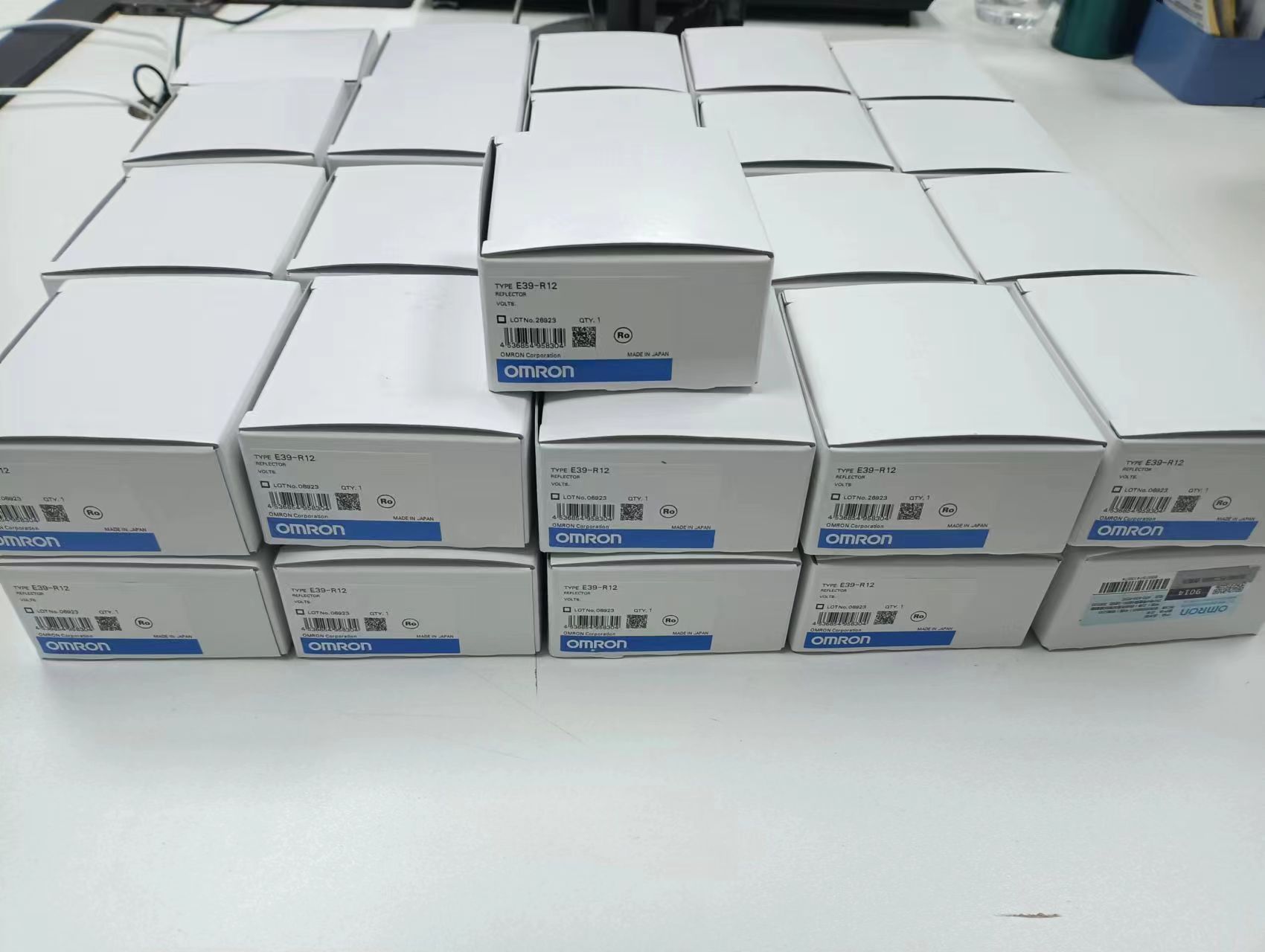

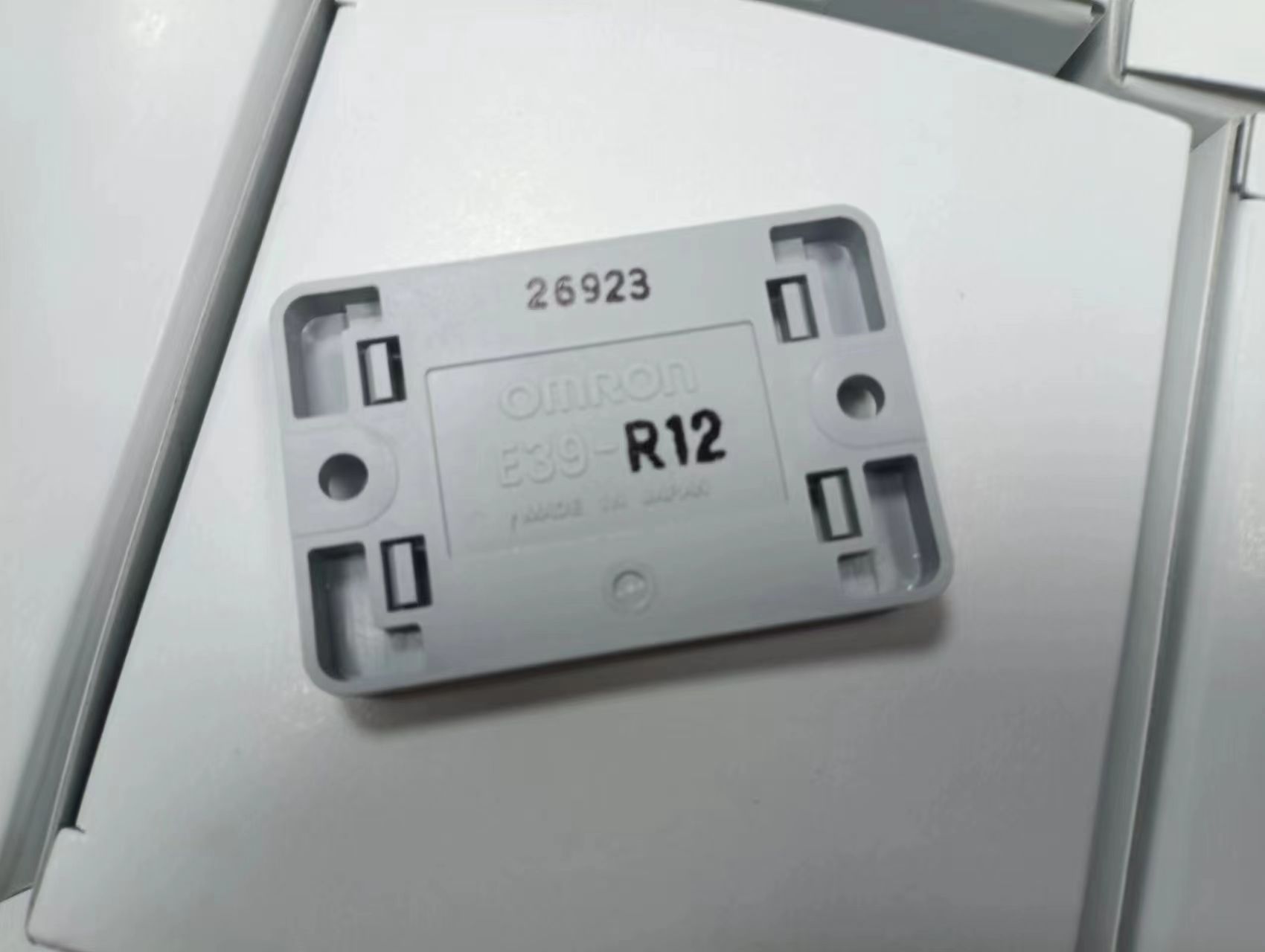

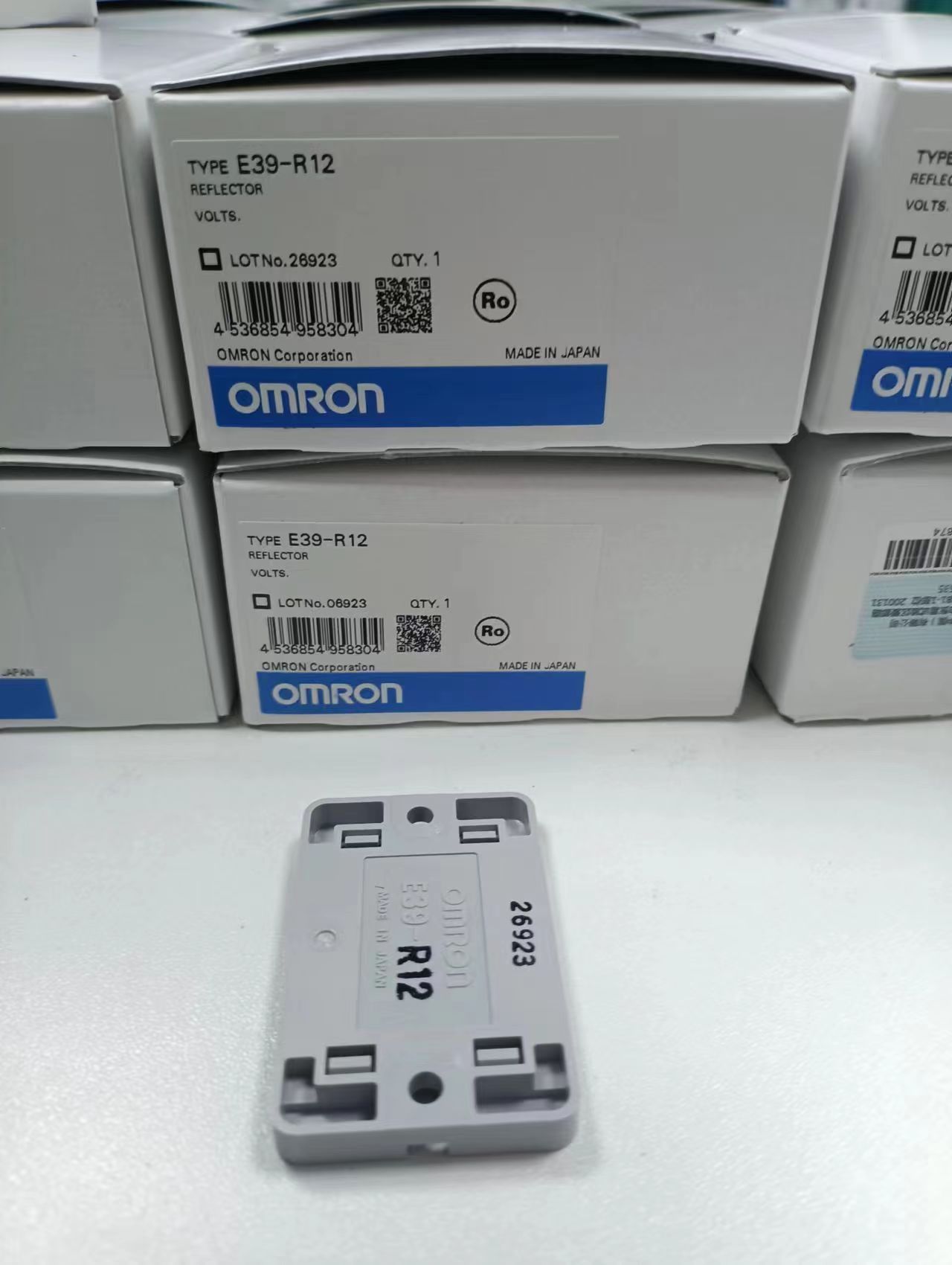

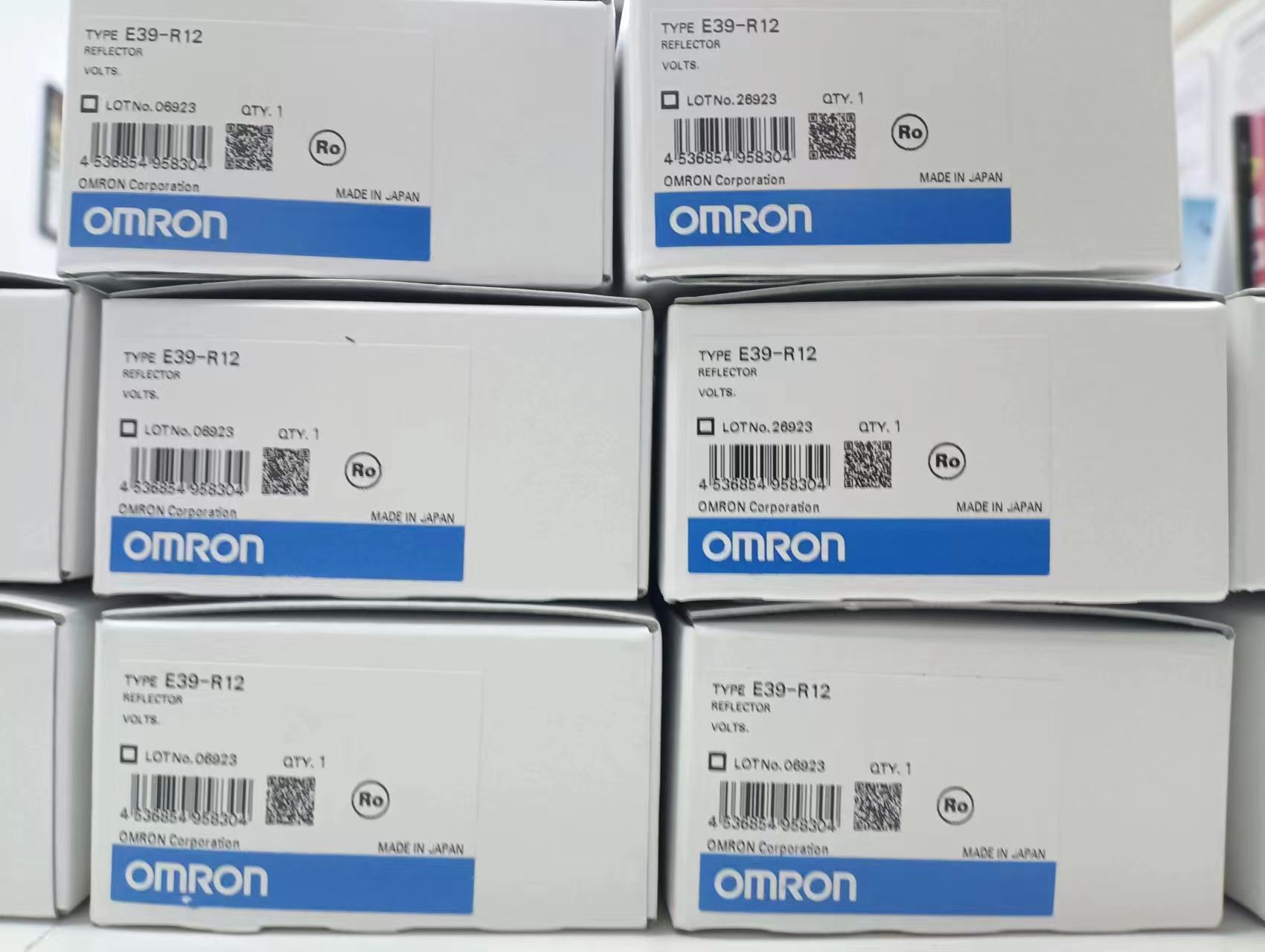

Omron欧姆龙反射器E39-R12

货号: E39-R12

库存: 50

品牌: OMRON欧姆龙

¥65.00 ¥45.00

简介

Omron欧姆龙反射器E39-R12安装支架一览表型号支架材质个数附件适用传感器(传感器侧安装孔距)内容材质个数E39-L31铁、镀锌1+-螺钉Ｍ312(带弹簧垫圈)铁、镀锌2E3C-S50(8)E39-L40铁、镀锌1+螺钉Ｍ425(带弹簧垫圈、平垫圈)螺母 M4铁、镀锌铁、镀锌22E3JKE39-L41铁、镀…

分类: 作业工具·自动化控件, OMRON欧姆龙,

产品详情

Omron欧姆龙反射器E39-R12

安装支架一览表

型号	支架材质	个数	附件			适用传感器 (传感器侧安装孔距)
型号	支架材质	个数	内容	材质	个数	适用传感器 (传感器侧安装孔距)
E39-L31	铁、镀锌	1	+-螺钉Ｍ3×12 (带弹簧垫圈)	铁、镀锌	2	E3C-S50(8)
E39-L40	铁、镀锌	1	+螺钉Ｍ4×25 (带弹簧垫圈、平垫圈) 螺母 M4	铁、镀锌铁、镀锌	2 2	E3JK
E39-L41	铁、镀锌	2	+螺钉Ｍ3×14 (带弹簧垫圈) 平垫圈 M3	铁、镀锌铁、镀锌	4 4	E3C-1(10) *
E39-L42	铁、黑色涂装	2	+螺钉Ｍ3×10 (带弹簧垫圈) 平垫圈 M3	铁、镀锌铁、镀锌	4 4	E3C-2(20) E3C-DS10(19) E3C-VS1G(19) * E3C-VS3R(19)
E39-L43	不锈钢 (SUS304)	1	+-螺钉 M3×8 (带弹簧垫圈、平垫圈)	不锈钢 (SUS304)	2	E3Z导线引出型 (25.4)
E39-L44	不锈钢 (SUS304)	1	+-螺钉 M3×8 (带弹簧垫圈、平垫圈)	不锈钢 (SUS304)	2	E3Z导线引出型 (25.4)
E39-L51	铁、镀锌	1	+-螺钉 M4×30 (带弹簧垫圈、平垫圈) 螺母 M4	铁、镀锌铁、镀镍	2 2	E3JM(40)
E39-L53	铁、镀锌	1	――	――	―	E3JM(40)
E39-L54V	不锈钢 (SUS304)	1	――	――	―	E32-T54V
E39-L83	不锈钢 (SUS304)	1	――	――	―	E32-T24SE32-A03
E39-L85	不锈钢 (SUS304)	1	六角螺栓 M4×12 (带弹簧垫圈、平垫圈)	铁、镀锌	2	E3S-C(25.4)
E39-L86	不锈钢 (SUS304)	1	六角螺栓 M4×12 (带弹簧垫圈、平垫圈)	铁、镀锌	2	E3S-C(25.4)
E39-L87	不锈钢 (SUS304)	1	六角螺栓 M4×12 (带弹簧垫圈、平垫圈)	铁、镀锌	2	E3S-C(25.4)
E39-L93FH	不锈钢 (SUS304)	1	支架(上部) 支架(下部) 管内六角螺栓 M4×12 内六角螺栓 M4×30 +螺钉 M3×12 (带弹簧垫圈、平垫圈) 弹簧垫圈 M4 平垫圈 M4 螺母 M4	耐热ABS 66尼龙不锈钢 (SUS304) 铁、镀镍铁、镀镍不锈钢 (SUS304) 铁、镀镍铁、镀镍铁、镀镍	1 1 1 2 1 2 1 1 3	E3Z(25.4) E39-R1/E39-R3
E39-L93FV	不锈钢 (SUS304)	1
E39-L93H	不锈钢 (SUS304)	1
E39-L93V	不锈钢 (SUS304)	1
E39-L93XY	――	―	支架管内六角螺栓 M5×16 螺母 M5	66尼龙不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304)	1 1 2 2	E3Z(25.4) E39-R1/E39-R3
E39-L94	铁、镀锌	2	+螺钉 M3×10 螺母 M3	铁、镀锌铁、镀锌	4 4	E32-T16P(19) E32-T16PR(19)
E39-L96 (传感器调节器E39-L93安装用)	不锈钢 (SUS304)	1	+螺钉M3×6 (带弹簧垫圈、平垫圈)	铁、镀镍	2	E39-R1
E39-L98	不锈钢 (SUS304)	1	+-螺钉 M3×12 (带弹簧垫圈、平垫圈)	不锈钢 (SUS304)	2	E3Z导线引出型 (25.4)
E39-L102	不锈钢 (SUS304)	1	六角螺栓 M4×12 (带弹簧垫圈、平垫圈)	铁、镀锌	2	E3S-C 〈卧式〉(25.4) *
E39-L103	不锈钢 (SUS304)	1	六角螺栓 M4×12 (带弹簧垫圈、平垫圈)	铁、镀锌	2	E3S-C 〈立式〉(25.4) *
E39-L104	不锈钢 (SUS304)	1	+-螺钉 M3×8 (带弹簧垫圈、平垫圈)	不锈钢 (SUS304)	2	E3Z导线引出型 (25.4) E32-R21 * 〈E39-R3安装用〉(25.4) *
E39-L116	不锈钢 (SUS304)	1	螺母板	不锈钢 (SUS304)	1	E3T-S(9/15)
E39-L117	不锈钢 ( SUS304)	1	螺母板	不锈钢 (SUS304)	1	E3T-S(9/15)
E39-L118	不锈钢 (SUS304)	1	螺母板	不锈钢 (SUS304)	1	E3T-S(9/15)
E39-L119	不锈钢 (SUS304)	1	――	――	――	E3T-F(8)
E39-L120	不锈钢 (SUS304)	1	――	――	――	E3T-F(8)
E39-L127-T1	铁、镀锌	1	+螺钉 M2.3×8 弹簧垫圈 M2.3	铁、镀锌铁、镀锌	4 4	E3C-S10(7.5)
E39-L127-T2	铁、镀锌	1	+螺钉 M2.3×8 弹簧垫圈 M2.3	铁、镀锌铁、镀锌	4 4
E39-L127-T3	铁、镀锌	1	+螺钉 M2.3×8 弹簧垫圈 M2.3	铁、镀锌铁、镀锌	4 4
E39-L131	不锈钢 (SUS304)	1	+-螺钉 M4×25 弹簧垫圈 M4 平垫圈 M4 螺母 M4	不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304)	2 2 2 2	E3G-R1□(25) E3G-L7□(25)
E39-L132	不锈钢 (SUS304)	1	+-螺钉 M4×25 弹簧垫圈 M4 平垫圈 M4 螺母 M4	不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304)	2 2 2 2	E3G-R1□(25) E3G-L7□(25)
E39-L135	不锈钢 (SUS304)	1	+-螺钉 M4×35 弹簧垫圈 M4 平垫圈 M4 螺母 M4	不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304)	2 2 2 2	E3G-MR19(T) E3G-ML79(T)
E39-L136	不锈钢 (SUS304)	1	+-螺钉 M4×35 弹簧垫圈 M4 平垫圈 M4 螺母 M4	不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304) 不锈钢 (SUS304)	2 2 2 2	E3G-MR19(T) E3G-ML79(T)
E39-L142	不锈钢 (SUS304)	1	+-螺钉 M3×8 (带弹簧垫圈、平垫圈)	不锈钢 (SUS304)	2	E3Z导线引出型 (25.4)
E39-L143	不锈钢 (SUS304)	1	无	――	――	E3X-ZV/MZV E3NX-CA E3NX-FA E3NX-MA E3X-HD E3X-SD/NA E3X-DA-S/MDA E3C-LDA E2C-EDA E4C-UDA
E39-L144	不锈钢 (SUS304)	1	+-螺钉 M3×12 (带弹簧垫圈、平垫圈)	不锈钢 (SUS304)	2	E3Z导线引出型 (25.4)
E39-L148	不锈钢 (SUS304)	1	无	――	――	E3X-NA
E39-L149	铁、黑色涂装	1				E3Z-G
E39-L150	不锈钢 (SUS304)	1	支架轴(支柱) 内六角螺栓螺母 +螺钉 +-螺钉	聚对苯二甲酸丁二醇酯不锈钢 (SUS304) 不锈钢 (SUSXM7) 不锈钢 (SUS304) 不锈钢 (SUSXM7) 不锈钢 (SUS304)	1 1 1 1 1 2	E3Z(25.4) E39-R3
E39-L151	不锈钢 (SUS304)	1	支架轴(支柱) 内六角螺栓螺母 +螺钉 +-螺钉	聚对苯二甲酸丁二醇酯不锈钢 (SUS304) 不锈钢 (SUSXM7) 不锈钢 (SUS304) 不锈钢 (SUSXM7) 不锈钢 (SUS304)	1 1 1 1 1 2	E3Z(25.4) E39-R3
E39-L153	不锈钢 (SUS304)	1	+-螺钉 M3×8 (带弹簧垫圈、平垫圈)	不锈钢 (SUSXM7) 不锈钢 (SUS304)	2	E3Z导线引出型 (25.4)
E39-L166	不锈钢 (SUS304)	1	螺母板	不锈钢 (SUS304)	1	E3T-S□□□M(13/16)
E39-L167	不锈钢 (SUS304)	1	――	――	――	E3T-FD□□M(8)
E39-L168	PBT	1	――	――	――	E3T-FD□□M
E39-L180	不锈钢 (SUS304)	1	+螺钉螺母板	不锈钢不锈钢	2 1	ZX0-LD50□ ZX0-LD100□
E39-L181	不锈钢 (SUS304)	1	+螺钉螺母板	不锈钢不锈钢	2 1	ZX0-LD300□ ZX0-LD600□
E39-L185	不锈钢 (SUS304)	1	+螺钉螺母板	不锈钢不锈钢	2 1	E3NC-LH02
E39-L186	不锈钢 (SUS304)	1	+螺钉螺母板	不锈钢不锈钢	2 1	E3NC-LH01
E39-L187	不锈钢 (SUS304)	1	+螺钉螺母板	不锈钢不锈钢	2 1	E3NC-SH250H E3NC-SH250 E3NC-SH100
E39-L188	不锈钢 (SUS304)	1	+螺钉螺母板	不锈钢不锈钢	2 1	E3NC-SH250H E3NC-SH250 E3NC-SH100
E39-L190	不锈钢 (SUS304)	1	+螺钉螺母板	不锈钢不锈钢	2 1	E3NC-LH03

*附带有左侧的安装支架。

狭缝一览表

型号	狭缝宽度	安装方法	适用型号
E39-S39	宽1×20mm	密封型	E3JM-10□4(T)-N E3JK-5□□-N
E39-S61	宽0.5、1、2、4×11mm	嵌入型	E3S-CT□1
E39-S63	φ0.5、1mm		E3T-ST1□
E39-S64	φ0.5、1mm		E3T-FT1□
E39-S65A	φ0.5mm		E3Z-T□□
E39-S65B	φ1mm
E39-S65C	φ2mm
E39-S65D	宽0.5×10mm
E39-S65E	宽1×10mm
E39-S65F	宽2×10mm
E39-S68	宽0.5、1×13.4mm	密封型	E32-T16P * E32-T16PR *
E39-S76A	φ0.5mm	嵌入型	E3T-ST□□M
E39-S76B	φ1mm	嵌入型	E3T-ST□□M

*附带有左侧的狭缝。

反射板一览表

名称		反射板		防雾反射板	反射板
项目	型号	E39-R1	E39-R1S	E39-R1K	E39-R2	E39-R6	E39-R10
指向角		30°以上 *1			30°以上 *2	30°以上
使用环境温度范围		-25～+55°C
保存环境温度范围		-40～+70°C		-40～+55°C	-40～+70°C
使用环境湿度范围		35～85%RH					35～95%RH
保存环境湿度范围		35～95%RH
保护结构		IEC标准 IP67
附件		――

*1. E3JM-R、E3JK-R为40°以上。
*2. E3G-R为40°以上。

名称		E3ZM-B 专用反射板
项目	型号	E39-RP1	E39-RSP1	E39-RP37
指向角		30°以上
使用环境温度范围		-40～+60°C	-25～+55°C
保存环境温度范围			0～+40°C
使用环境湿度范围		35～85%RH
保存环境湿度范围		35～95%RH	35～85%RH
保护结构		IEC标准 IP67	――
附件		――		+螺钉 M3×8、弹簧垫圈M3、螺母M3

名称		小型反射板
项目	型号	E39-R9	E39-R3	E39-R4	E39-R37-CA *
指向角		30°以上
使用环境温度范围		-25～+55°C
保存环境温度范围		-40～+70°C			0～+40°C
使用环境湿度范围		35～95%RH	35～85%RH
保存环境湿度范围		35～95%RH			35～85%RH
保护结构		IEC标准 IP67
附件		――	安装支架型 E39-L104 (带螺钉)	――	+螺钉M3×3 、弹簧垫圈 M3 、螺母 M3

* 型号末尾带“-CA”的产品为E3T-SR4□专用反射板。

名称		胶带型反射板 *
项目	型号	E39-RS1 E39-RS1-CA	E39-RS2 E39-RS2-CA	E39-RS3 E39-RS3-CA
指向角		30°以上
使用环境温度范围		-25～+55°C
保存环境温度范围		0～+40°C
使用环境湿度范围		35～85%RH
保存环境湿度范围		35～85%RH
保护结构		IEC标准 IP67
附件		――

* 型号末尾带“-CA”的产品为E3T-SR4□专用反射板。

名称		激光型反射板
		标准型		近距离透明体检测型	薄膜型
项目	型号	E39-R12	E39-R13	E39-R14	E39-RS4	E39-RS5
使用环境温度范围		-10～+55°C (无结冰)
保存环境温度范围		-25～+70°C (无结冰)
使用环境湿度范围		35～85%RH (无结露)
保存环境湿度范围		35～85%RH (无结露)

名称		激光型反射板
		标准型		薄膜型
项目	型号	E39-R21 *	E39-R22 *	E39-RS10 *	E39-RS11 *
使用环境温度范围		-10～+55°C（但需无结冰、结露）
保存环境温度范围		-25～+70°C （但需无结冰、结露）
使用环境湿度范围		35～85%RH (无结露)
保存环境湿度范围		35～85%RH (无结露)
