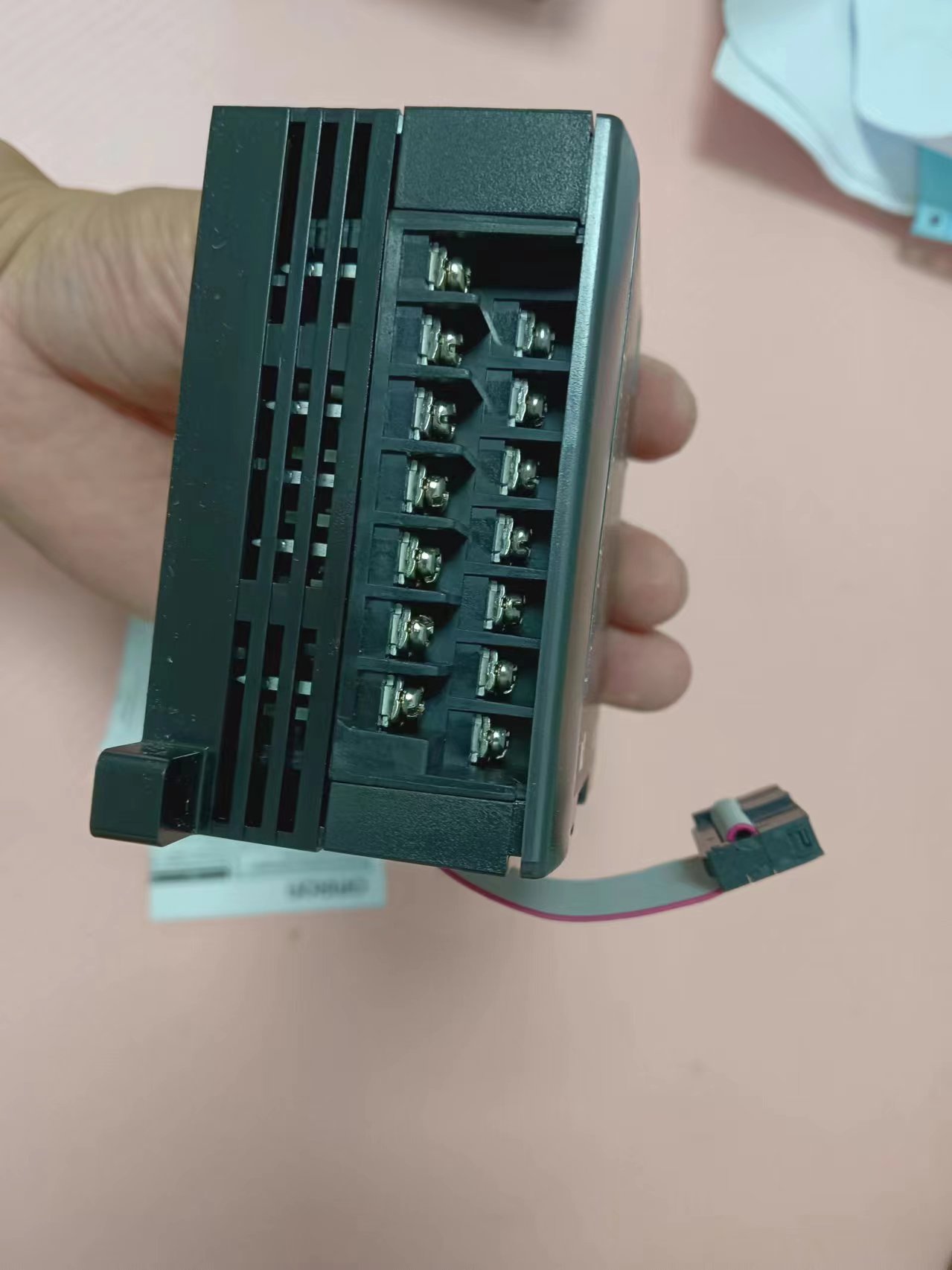

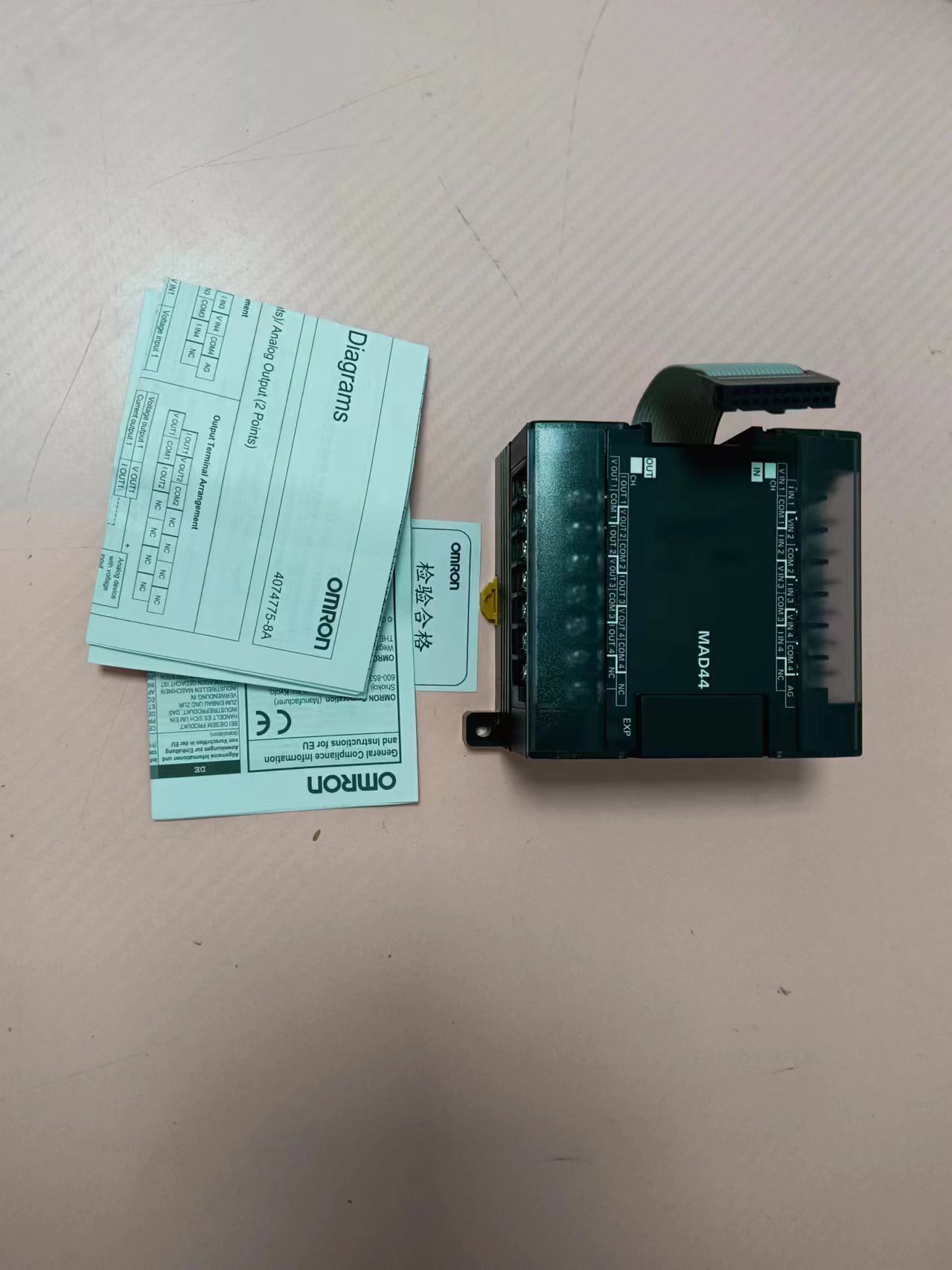

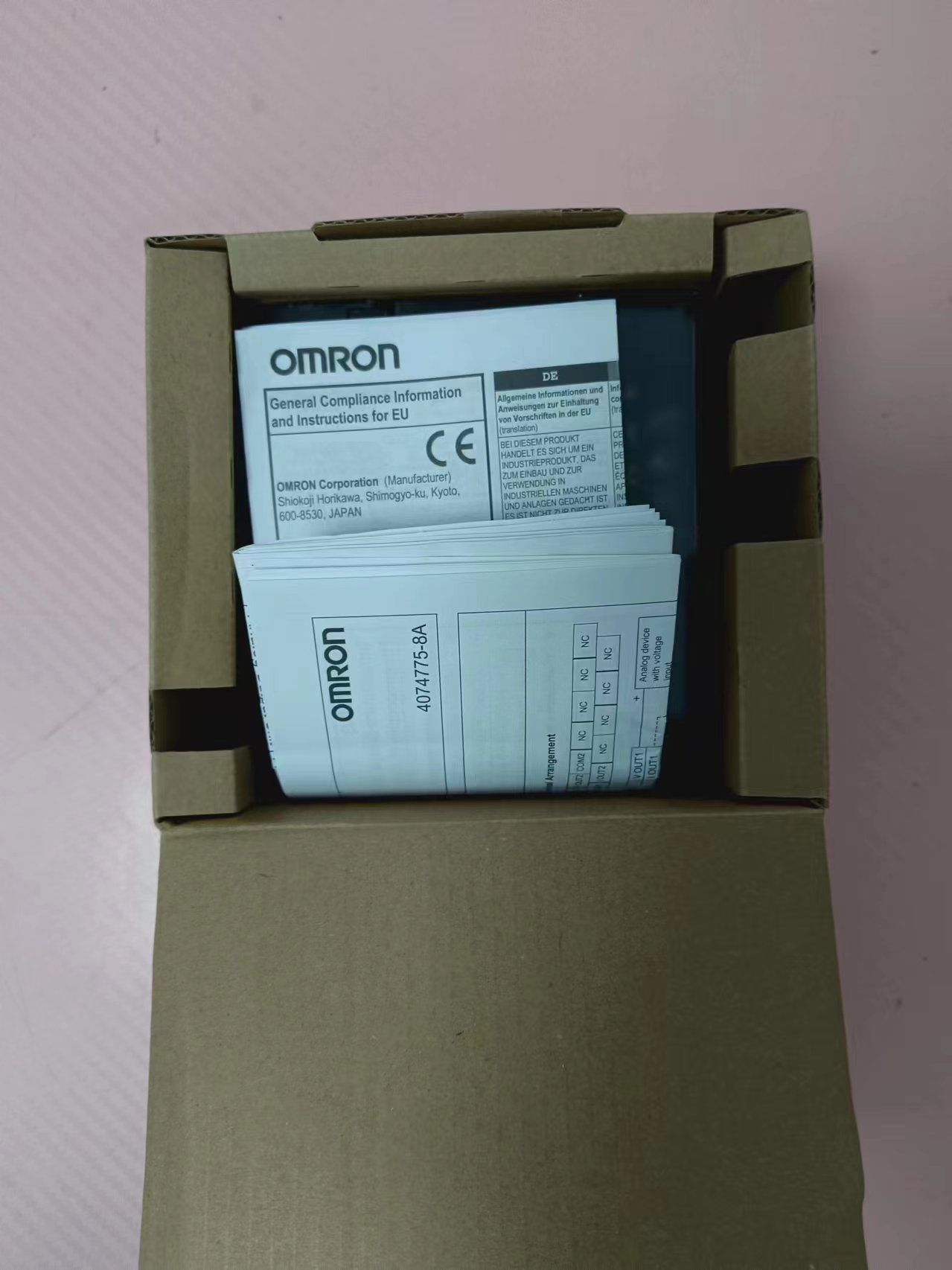

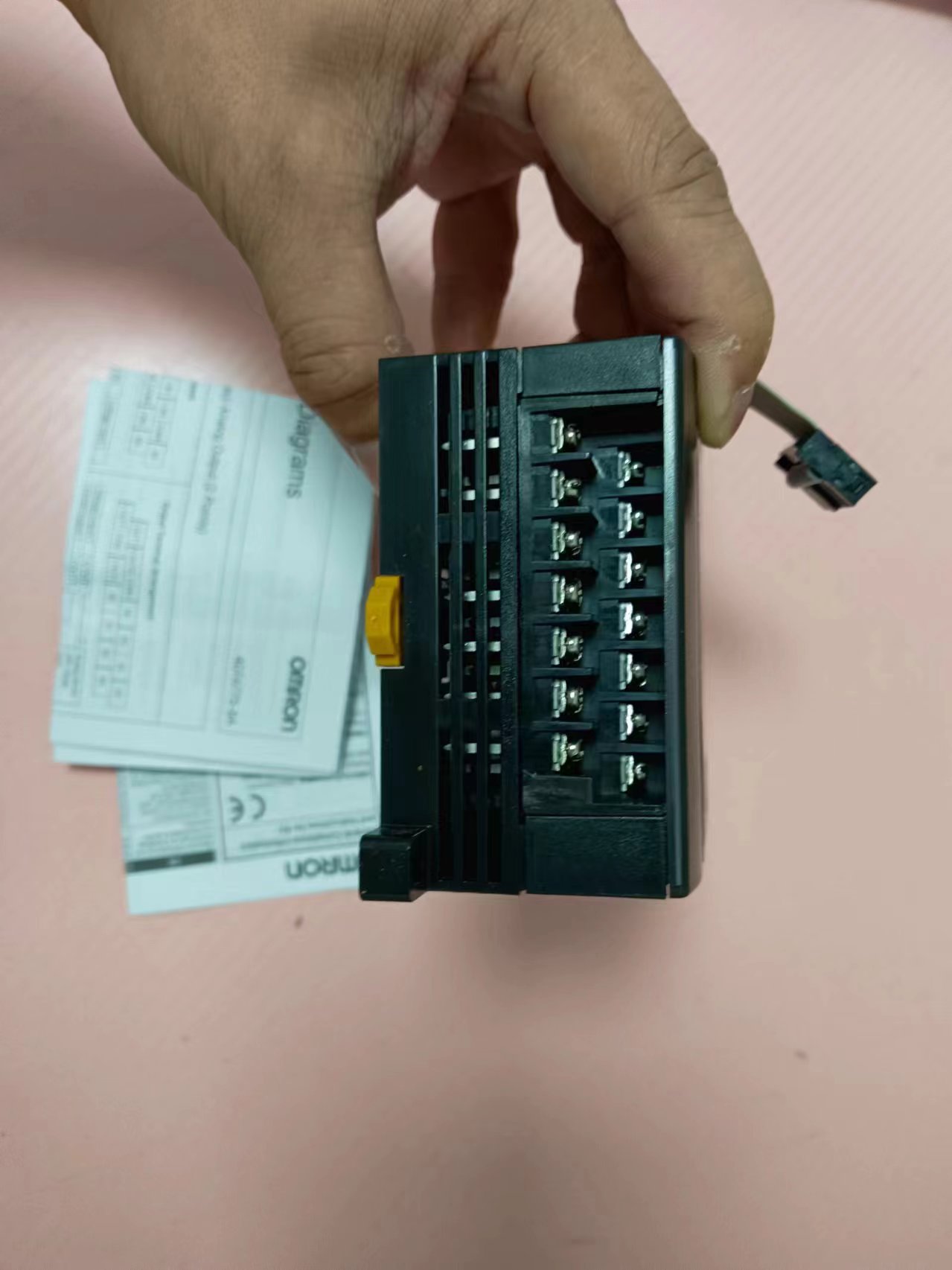

OMRON欧姆龙输出单元CP1W-MAD44

货号: CP1W-MAD44

库存: 10

品牌: OMRON欧姆龙

¥1780.00 ¥1600.00

简介

OMRON欧姆龙输出单元CP1W-MAD44 模拟输入单元规格型号CP1W-AD041CP1W-AD042项目电压输入电流输入电压输入电流输入模拟输入点数4点(占有通道数4CH)输入信号范围0～5V/1～5V/0～10V/-10～+10V0～20mA/4～20mA0～5V/1～5V/0～10V/-10～+10V0～20 mA/4～20mA最大额定输入15V3…

分类: 作业工具·自动化控件, OMRON欧姆龙,

产品详情

OMRON欧姆龙输出单元CP1W-MAD44

模拟输入单元规格

型号		CP1W-AD041		CP1W-AD042
项目		电压输入	电流输入	电压输入	电流输入
模拟输入点数		4点(占有通道数4CH)
输入信号范围		0～5V/1～5V/ 0～10V/-10～+10V	0～20mA/ 4～20mA	0～5V/1～5V/ 0～10V/-10～+10V	0～20 mA/ 4～20mA
最大额定输入		±15V	±30mA	±15V	±30mA
外部输入阻抗		1MΩ以上	约250Ω	1MΩ以上	约250Ω
分辨率		6,000(FS：满刻度)		12,000(FS：满刻度)
综合精度	25℃	±0.3%FS	±0.4%FS	±0.2%FS	±0.3%FS
综合精度	0～55℃	±0.6%FS	±0.8%FS	±0.5%FS	±0.7%FS
A/D转换数据		二进制数据(16进制4位) -10～+10V时：满刻度F448～0BB8 Hex 上述以外：满刻度0000～1770 Hex		二进制数据(16进制4位) -10～+10V时：满刻度E890～1770 Hex 上述以外：满刻度0000～2EE0 Hex
平均化处理		有(在输出n+1/n+2CH中设置)
断线检测功能		有
转换时间		2ms/点(8ms/所有点)		1ms/点(4ms/所有点)
绝缘方式		模拟输入和内部回路之间：光电耦合器绝缘(但，模拟输入输出间为非绝缘)
消耗电流		DC5V 100mA以下/DC24V 90mA以下		DC5V 100mA以下/DC24V 50mA以下

模拟输出单元规格

型号			CP1W-DA021/CP1W-DA041		CP1W-DA042
项目			电压输出	电流输出	电压输出	电流输出
模拟输出部	模拟输出点数		CP1W-DA021：2点(占有通道数2CH)、 CP1W-DA041：4点(占有通道数4CH)		4点(占有通道数4CH)
	输出信号范围		1～5V/0～10V/ -10～+10V	0～20mA/ 4～20mA	1～5V/0～10V/ -10～+10V	0～20 mA/ 4～20mA
	外部输出容许负载电阻		2kΩ以上	350Ω以下	2kΩ以上	350Ω以下
	外部输出阻抗		0.5Ω以下	-	0.5Ω以下	-
	分辨率		6,000(FS：满刻度)		12,000(FS：满刻度)
	综合精度	25℃	±0.4%FS		±0.3%FS
	综合精度	0～55℃	±0.8%FS		±0.7%FS
	D/A转换数据		二进制数据(16进制4位) -10～+10V时：满刻度F448～0BB8 Hex 上述以外：满刻度0000～1770 Hex		二进制数据(16进制4位) -10～+10V时：满刻度E890～1770 Hex 上述以外：满刻度0000～2EE0 Hex
转换时间			CP1W-DA021：2ms/点(4ms/所有点)、 CP1W-DA041：2ms/点(8ms/所有点)		1ms/点(4ms/所有点)
绝缘方式			模拟输出和内部回路之间：光电耦合器绝缘(但，模拟输入输出间为非绝缘)
消耗电流			CP1W-DA021： DC5V 40mA以下/DC24V 95mA以下、 CP1W-DA041： DC5V 80mA以下/DC24V 124mA以下		DC5V 70mA以下/ DC24V 160mA以下

模拟输入输出单元规格

型号			CP1W-MAD42/CP1W-MAD44		CP1W-MAD11
项目			电压输入输出	电流输入输出	电压输入输出	电流输入输出
模拟输出部	模拟输入点数		4点(占有通道数4CH)		2点(占有通道数2CH)
	输入信号范围		0～5V/1～5V/ 0～10V/ -10～+10V	0～20 mA/ 4～20mA	0～5V/1～5V/ 0～10V/ -10～+10V	0～20mA/ 4～20mA
	最大额定输入		±15V	±30mA	±15V	±30mA
	外部输入阻抗		1MΩ以上	约250Ω	1MΩ以上	约250Ω
	分辨率		12,000(FS：满刻度)		6,000(FS：满刻度)
	综合精度	25℃	±0.2%FS	±0.3%FS	±0.3%FS	±0.4%FS
	综合精度	0～55℃	±0.5%FS	±0.7%FS	±0.6%FS	±0.8%FS
	A/D转换数据		二进制数据(16进制4位) -10～+10V时：满刻度E890～1770 Hex 上述以外：满刻度0000～2EE0 Hex		二进制数据(16进制4位) -10～+10V时：满刻度F448～0BB8 Hex 上述以外：满刻度0000～1770 Hex
	平均化处理		有		有(通过切换开关设定为各输入)
	断线检测功能		有		有
模拟输出部	模拟输出点数		CP1W-MAD42：2点(占有通道数2CH)、 CP1W-MAD44：4点(占有通道数4CH)		1点(占有通道数1CH)
	输出信号范围		1～5V/0～10V/ -10～+10V	0～20 mA/ 4～20mA	1～5V/0～10V/ -10～+10V	0～20mA/ 4～20mA
	外部输出容许负载电阻		2kΩ以上	350Ω以下	1kΩ以上	600Ω以下
	外部输出阻抗		0.5Ω以下	-	0.5Ω以下	-
	分辨率		12,000(FS：满刻度)		6,000(FS：满刻度)
	综合精度	25℃	±0.3%FS		±0.4%FS
	综合精度	0～55℃	±0.7%FS		±0.8%FS
	D/A转换数据		二进制数据(16进制4位) -10～+10V时：满刻度E890～1770 Hex 上述以外：满刻度0000～2EE0 Hex		二进制数据(16进制4位) -10～+10V时：满刻度F448～0BB8 Hex 上述以外：满刻度0000～1770 Hex
转换时间			CP1W-MAD42：1ms/点(6ms/所有点)、 CP1W-MAD44：1ms/点(8ms/所有点)		2ms/点(6ms/所有点)
绝缘方式			模拟输入输出和内部回路之间：光电耦合器绝缘 (但，模拟输入输出间为非绝缘)		模拟输入输出和内部回路之间：光电耦合器绝缘 (但，模拟输入输出间为非绝缘)
消耗电流			CP1W-MAD42 DC5V 120mA以下/ DC24V 120mA以下、 CP1W-MAD44 DC5V 120mA以下/ DC24V 170mA以下		DC5V 83mA以下/ DC24V 110mA以下
