OMRON欧姆龙电磁安全门开关 D4NL-4CFG-B

货号: D4NL-4CFG-B

库存: 10

品牌: OMRON欧姆龙

¥650.00 ¥500.00

简介

OMRON欧姆龙电磁安全门开关 D4NL-4CFG-B 安全标准认证额定值TV(EN60947-5-1)、CCC(GB/T 14048.5)项目使用类型AC-15DC-13额定动作电流(Ie)3A0.27A额定动作电压(Ue)240V250注：使用符合IEC60269的10A保险丝gI或gG型作为短路保护装置。开关内未配保险丝。UL/CSA (UL508、C…

分类: 作业工具·自动化控件, OMRON欧姆龙,

产品详情

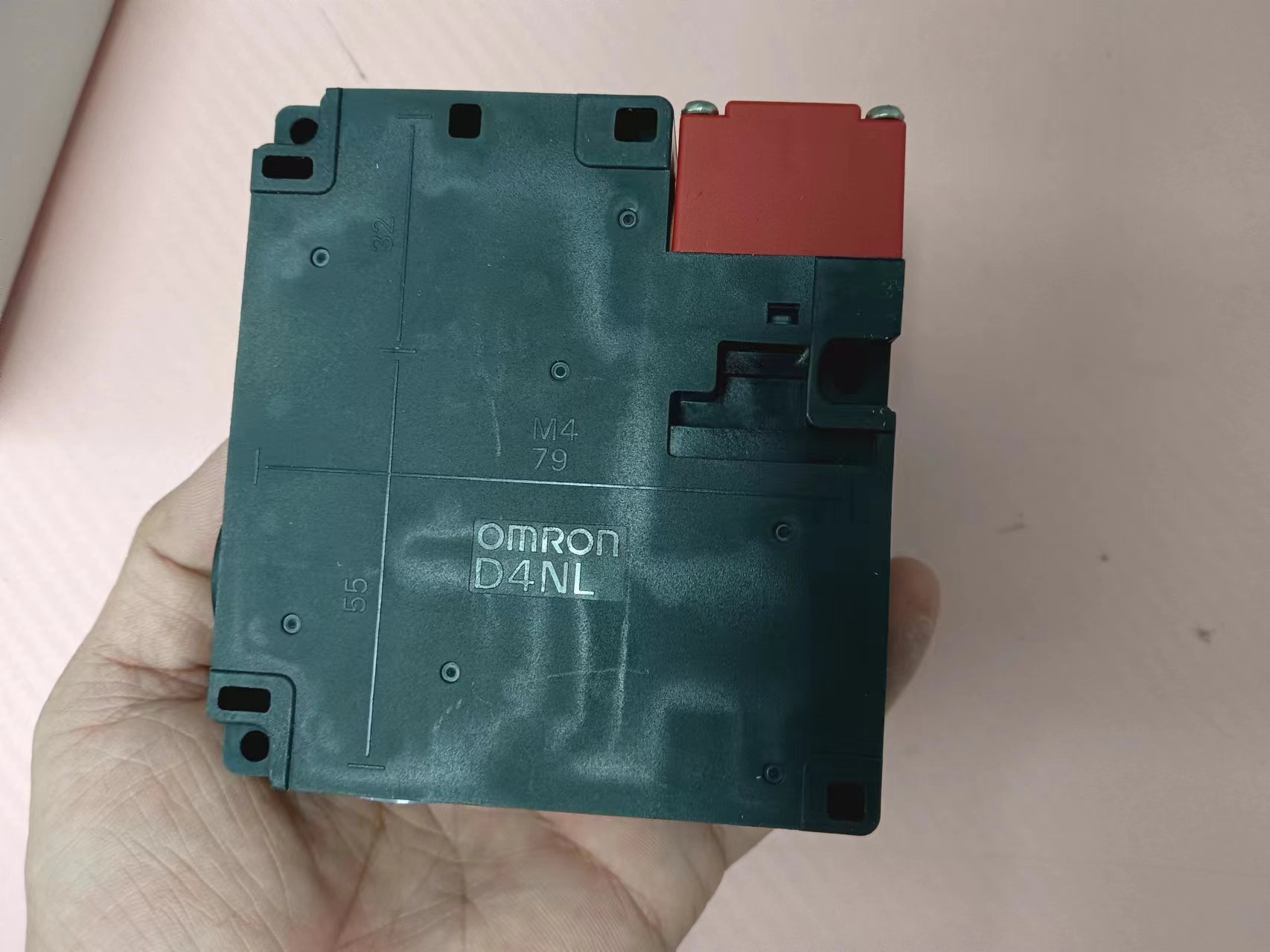

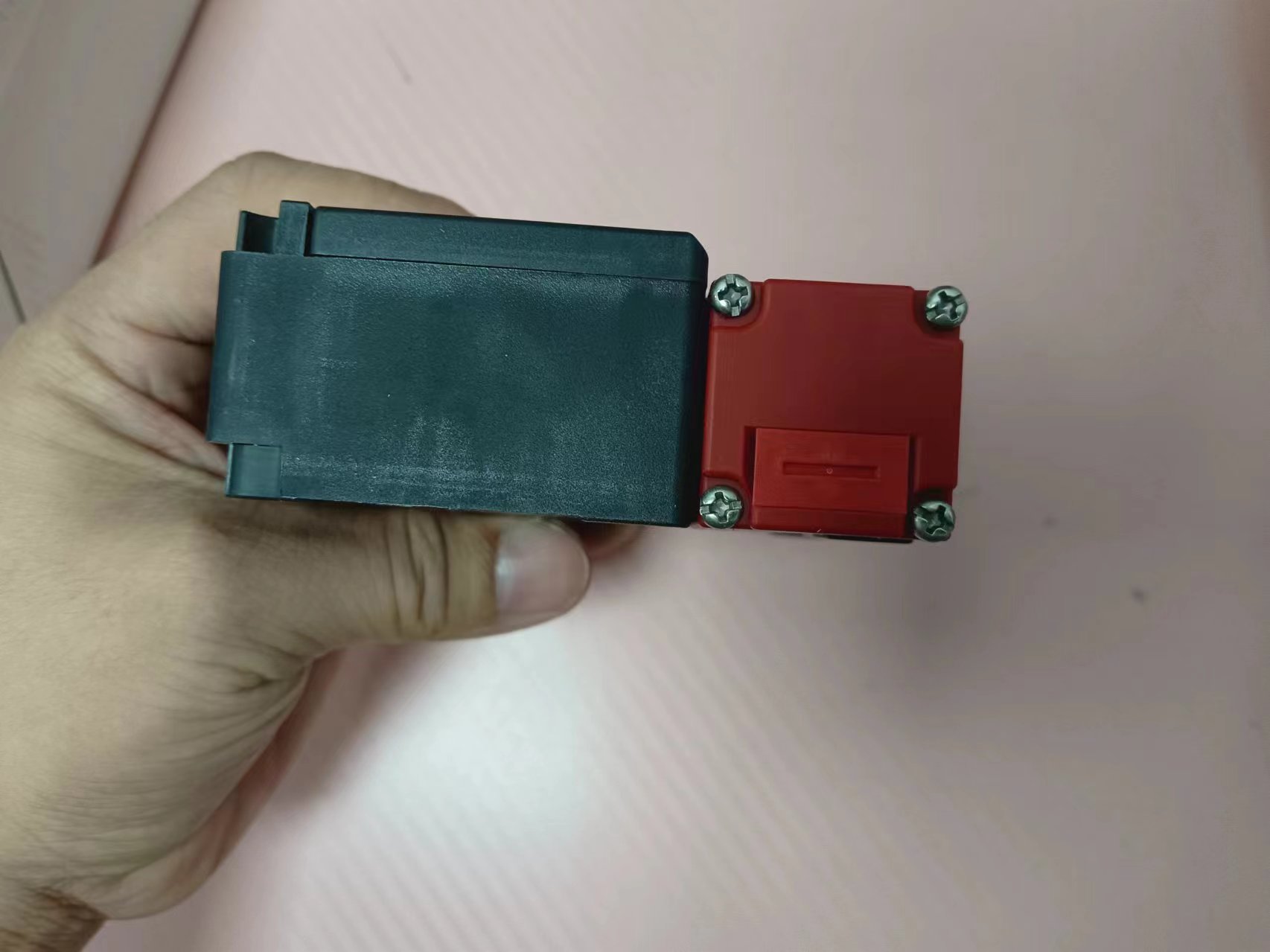

OMRON欧姆龙电磁安全门开关 D4NL-4CFG-B

安全标准认证额定值

TÜV(EN60947-5-1)、CCC(GB/T 14048.5)

项目	使用类型	AC-15	DC-13
额定动作电流(Ie)		3A	0.27A
额定动作电压(Ue)		240V	250

注：使用符合IEC60269的10A保险丝gI或gG型作为短路保护装置。开关内未配保险丝。

UL/CSA (UL508、CSA C22.2 No. 14)

A300

额定电压	通电电流	电流(A)		伏安数(VA)
额定电压	通电电流	接通	断开	接通	断开
AC120V	10A	60	6	7,200	720
AC240V	10A	30	3	7,200	720

Q300

额定电压	通电电流	电流(A)		伏安数(VA)
额定电压	通电电流	接通	断开	接通	断开
DC125V	2.5A	0.55	0.55	69	69
DC250V	2.5A	0.27	0.27	69	69

电磁线圈特性

项目	DC24V	AC110V
额定工作电压(100%ED)	DC24V+10%,-15%	AC110V±10%
电流消耗	约200mA	约50mA
绝缘	Class B (130°C以下)

指示灯特性

项目	种类	LED
额定电压		AC/DC10～115V
漏电流		约1mA
发光颜色(LED)		橙色

特性

联锁型类型2		(EN ISO 14119)
代码级别		Low level coded (EN ISO 14119)
*保护结构 1**		IP67 (EN60947-5-1)
*寿命 2**	机械	1000000次以上
*寿命 2**	电气	500000次以上(AC250V 3A、电阻负载) *3
操作速度		0.05～0.5m/s
操作频率		最大30次/min
*强制断开力 4**		最小60N(EN60947-5-1)
*强制断开预行程 4**		最小10mm(EN60947-5-1)
*锁定时拉拔强度 5**		最小1300N
接点电阻		25mΩ以下(每个接点)
*最小适用负载 6**		DC5V 1mA电阻负载(N水准参考值)
额定绝缘电压(Ui)		300V (EN60947-5-1)
额定频率		50/60Hz
防触电保护等级		Class Ⅱ (双重绝缘)
污染度(使用环境)		3 (EN60947-5-1)
脉冲耐压 (EN60947-5-1)	同极端子间	2.5kV
	异极端子间	4kV
	各端子与不带电金属部间	6kV
绝缘电阻		100MΩ以上(DC500V)
接点间隔		2 × 2mm以上
耐振动	误动作	10～55Hz，单振幅0.75mm
耐冲击	耐久	1000m/s²以上
耐冲击	误动作	100m/s²以上
条件短路电流		100A (EN60947-5-1)
额定开放热电流 (Ith)		10A (EN60947-5-1)
使用环境温度		-10～55°C (无结冰)
使用环境湿度		95%以下
质量		约370g(D4NL-1AFA-B)
