管道阀门 KITZ北泽日本原装KITZ北泽双偏心蝶阀（HB 系列）

日本原装KITZ北泽双偏心蝶阀（HB 系列）

日本原装KITZ北泽双偏心蝶阀（HB 系列）

KITZ北泽双偏心蝶阀（HB 系列）

货号: 双偏心蝶阀（HB 系列）

库存: 0

品牌: KITZ北泽

¥0.00

简介

双偏心蝶阀（HB 系列）由于其独特的阀座形状和材料，实现了稳定的密封。通过采用 RPTFE 阀座环，它是一种可用于各种流体的阀门，并且可以在正向和反向电流下关闭。

分类: 管道阀门, KITZ北泽,

产品详情

规范

阀门公称直径	上海	50A~300A
阀门公称直径	超高频	40A~300A
适用法兰	5超宽带	JIS 5K 系列
	10SHB/10UHB	JIS 10K 系列
	16 小时	JIS 16K（可连接 JIS 20K）
	20UHB的	JIS 20K（可连接 JIS 16K）
	150 SHB / 150UHB	ASME 150 级
最大允许压力	5超宽带	0.7MPa
	10SHB/10UHB	1.4MPa
	16 小时/20 UHB	2.0MPa
	150SHB	1.72MPa
	150超宽带	1.9MPa
工作温度范围	上海	-10°C~+200°C
工作温度范围	超高频	-29°C~+200°C
面对面尺寸		JIS B 2002 46 系列
流向		双向流动 *推荐流量：保持器侧加压方向
兼容垫片（市售）		接缝板（厚度 1.5 mm 或更大）螺旋垫片/包裹垫片
自动阀		请联系我们

主要部件材料

零件名称	主要部件材料
零件名称	上海	超高频
身体	FCD450-10型	SUS13A/A351 Gr.CF8
茎	SUS420J2	304SS 系列
Žisk	SCS13A+Cr 电镀
腺	SCS13A型
座椅环	RPTFE（带碳纤维的 PTFE）
座椅固定器	S45C 系列	304SS 系列
阀杆轴承	PTFE（背衬）
包装	聚四氟乙烯
垫片	聚四氟乙烯

CV 值

公称直径		额定 Cv 值	公称直径		额定 Cv 值
一个	B	额定 Cv 值	一个	B	额定 Cv 值
40	1 1/2	31	125	5	569
50	2	64	150	6	838
65	2 1/2	112	200	8	1669
80	3	199	250	10	2827
100	4	372	300	12	4502

产品特点

RPTFE 阀座环可以处理各种流体

片材为 RPTFE，具有优异的耐化学性。
因此，它可用于橡胶板无法处理的流体。
（请参阅“各种流体和 Jisk 片材的适用性表”））

双偏心结构保持稳定的密封性能

双偏心结构最大限度地减少了打开和关闭过程中 jisk 和座椅之间的接触。
因此，阀座的磨损很小，可以长期保持稳定的密封性能。

易于拧紧填料

可以在不拆下作机器的情况下拧紧填料。

独特的阀座形状，耐用性高（专利）

与两种流程兼容

它是一个可以在正向和反向流动方向上关闭的阀门。
但是，建议的流向在固定器侧加压。

与市售管道垫片兼容

配管垫片可用于各种标准接头片型（厚度为 1.5 mm 或更大）、螺旋型和 PTFE 包覆型垫片。

上法兰的尺寸为 ISO 5211

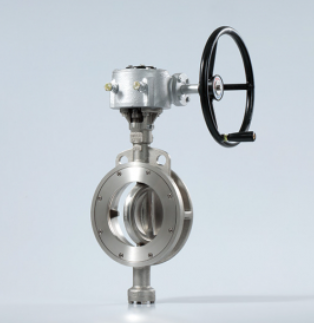

日本原装KITZ北泽双偏心和三偏心蝶阀（CP 系列）
¥0.00

日本原装KITZ北泽双偏心和三偏心蝶阀（CP 系列）

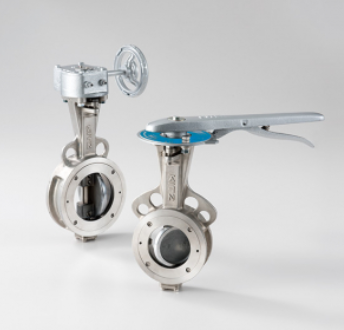

日本原装KITZ北泽带 PTFE 阀座的双偏心不锈钢蝶阀（UB 系列）
