日本原装KITZ北泽带防爆执行器的电动阀

KITZ北泽带防爆执行器的电动阀

货号: 带防爆执行器的电动阀

库存: 0

品牌: KITZ北泽

¥0.00

简介

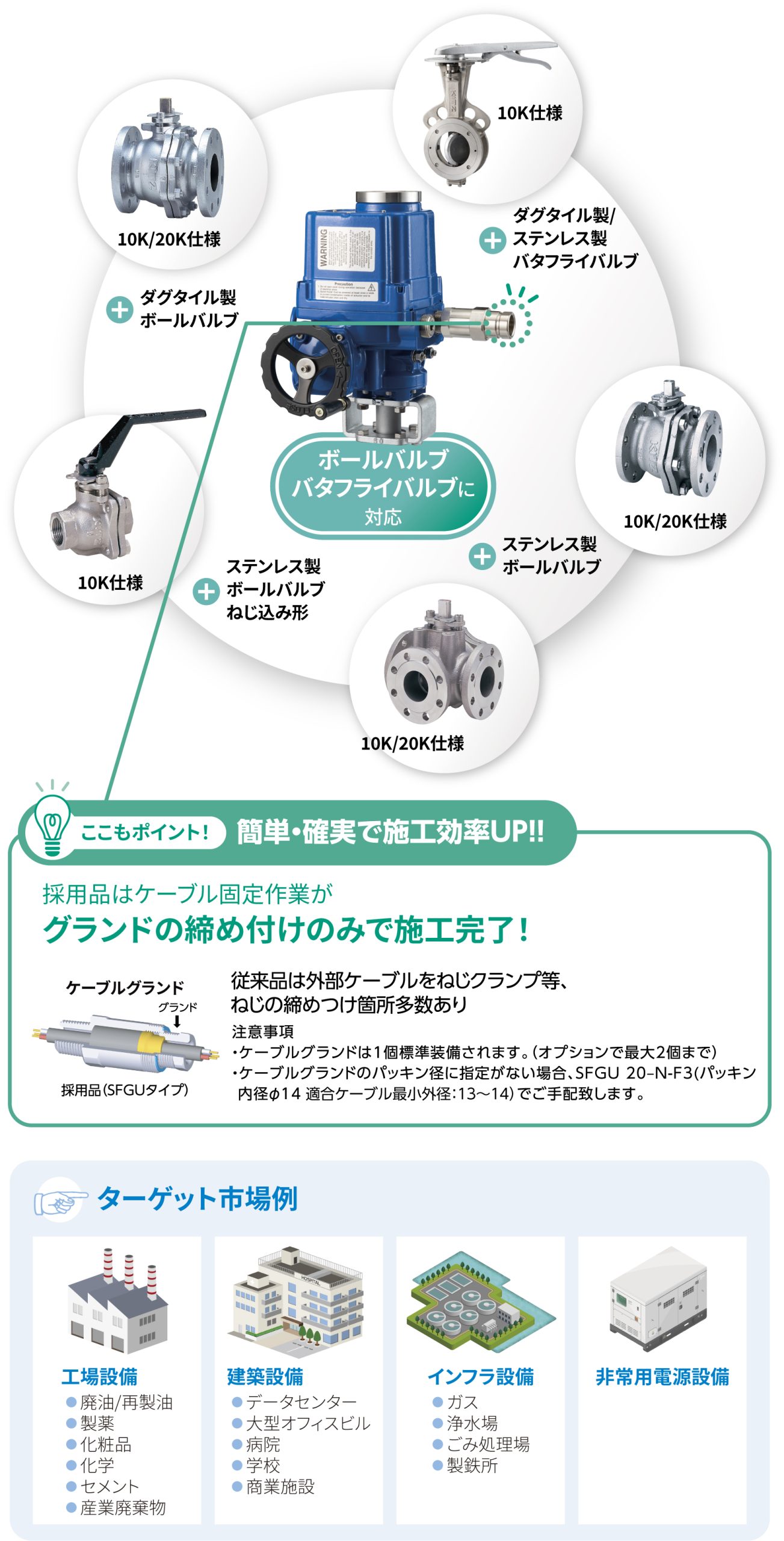

带防爆执行器的电动阀最适用于设置防爆区域和应急电源设施的工厂、数据中心、大型办公楼、商业设施和医院。它与球阀和蝶阀兼容，可应用于水、油和空气等流体。

分类: 管道阀门, KITZ北泽,

产品详情

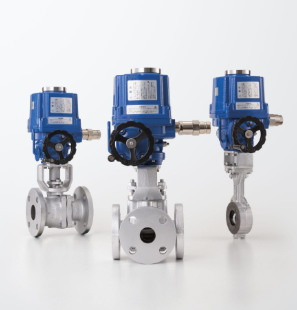

本产品适用于安装防爆区域和应急电源设备的工厂和建筑设施！

防爆电动执行器规格（常用规格）

型	以谢 1※1	以斯赫普*-2※1	以斯赫普*-3※1	以谢普*-4※1
电源电压（V）	单相 AC 100/110 （90~121）， 200/220 （180~242）， DC 24±10% （不包括 ESHEP*-3/4）
额定输出扭矩（N・m）	56	140	210	420
切换时间：50Hz/60Hz（秒）*2	16/13	25/21	31/26
电机的种类	感应电机（Leversible Motors）
电机负载系数*3	30% ED 或更低
绝缘等级	单相交流电：F 级
电机额定值（W）	15	40		90
空间加热器（W）	5	10
限位开关	开关各 1 个（带电压）容许负载：AC250V 16A
辅助限位开关	可选支持	开关各 1 个（无电压）容许负载：250 VAC 16 A
扭矩开关	没有	开关各 1 个（带电压）容许负载：AC250V 16A
机械挡块	瓶盖：各 1 个
手动作	带手柄（杠杆开关）
防护等级	相当于 IP66
保护结构	防爆结构 EX db II. B T4 Gb*6
导管连接	2 个端口（专用电缆接头 *7 和闭合插头各 1 个）最多可安装 2 个电缆接头。
环境温度（°C）	-20~50
安装姿势*4	从直立到水平（不能倒置安装）
使用环境*5	室内 & 室外
外墙喷漆	聚酯粉末涂料蓝（RAL5005）
重量（kg）	7.4	16.6	22	23
选择	・电位器：0~1KΩ（PIU）・分闸位置发射器：DC 4-20mA 输出（CPT）不支持 ESHEP-1。・辅助限位开关（ALS） ESHEP-2/3/4 为标准设备

ESHEP* 的 *-1/2/3/4 表示电源电压。（示例：如果电源电压为 100/110V，则为 ESHEP100。
*2：开闭时间是执行器单独未加载的时间。它根据阀门负载（阀门尺寸、流体压力等）的波动而增加或减少高达 50%。
*3：作为指导，请采取开门和关门时间的约 2.5 倍或更多的暂停时间。
*4：水平安装时，请使电缆接头朝下安装。
*5：如果执行器受到辐射热的影响，请提供隔热罩以保护其免受热。
此外，在户外使用时，请避免阳光直射和经常暴露在水中的地方。
*6：本产品的防爆认证仅适用于日本。如果您正在考虑在海外安装或使用，请联系我们。

注意：ESHEP*-1 和 ESHEP*-2/3/4 之间的接线图不同。购买时，请与我们的销售人员确认接线图。

产品阵容

阀门类型		连接几何图形	本体材料	产品符号	公称直径（A）
阀门类型		连接几何图形	本体材料	产品符号	10	15	20	25	32	40	50	65	80	100	125	150
球阀	双向的	法兰	FCD-S 系列	10STBF	ー	○	○	○	○	○	○	○	○	○	○	○
				10STLBF	ー	○	○	○	○	○	○	○	○	○	○	○
				20STB	ー	○	○	○	○	○	○	○	○	○	ー	（注 1）
				20STLB	ー	○	○	○	○	○	○	○	○	○	ー	（注 1）
			SCS13A型	10UTB	ー	○	○	○	○	○	○	○	○	○	○	○
				20UTDZ	ー	○	○	○	○	○	○	○	○	○	○	（注 1）
				20UTB	ー	○	○	○	○	○	○	○	○	○	ー	ー
		搞砸		10UT	○	○	○	○	○	○	○	ー	ー	ー	ー	ー
	三	法兰	FCD-S 系列	10STB4TAF	ー	ー	ー	ー	ー	△	△	△	ー	ー	ー	ー
			FCD-S 系列	10STB4LAF	ー	ー	ー	ー	ー	△	△	△	ー	ー	ー	ー
			SCS13A型	10UTB4LA	ー	○	△	○	ー	○	○	○	ー	ー	ー	ー
			SCS13A型	10UTB4TA	ー	△	○	△	ー	○	○	○	ー	ー	ー	ー
蝶阀		晶片	FCD450-10型	10 个 SHB	ー	ー	ー	ー	ー	ー	○	○	○	○	○	○
蝶阀		晶片	SCS13A型	10超宽带	ー	ー	ー	ー	ー	ー	○	○	○	○	○	○
