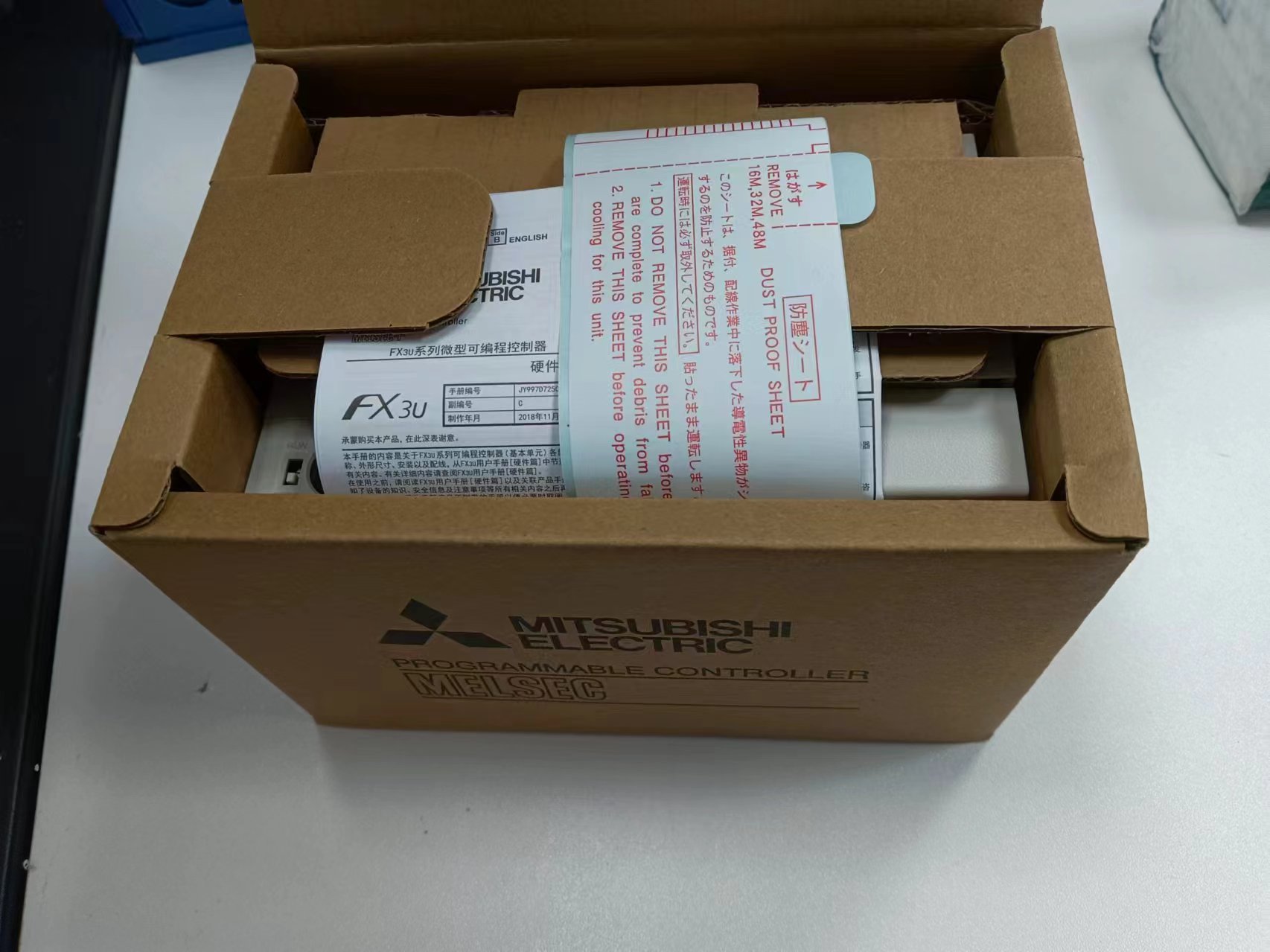

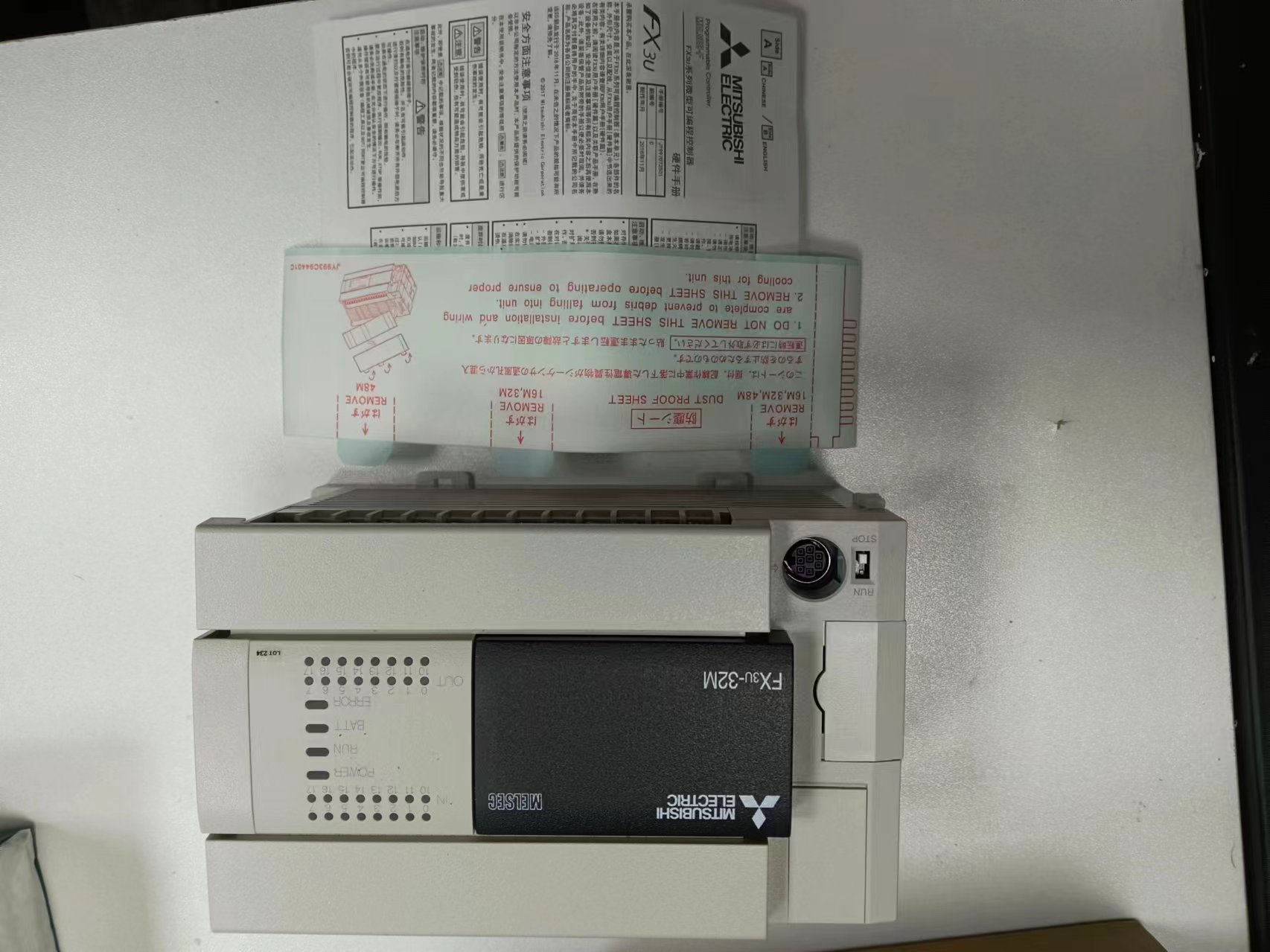

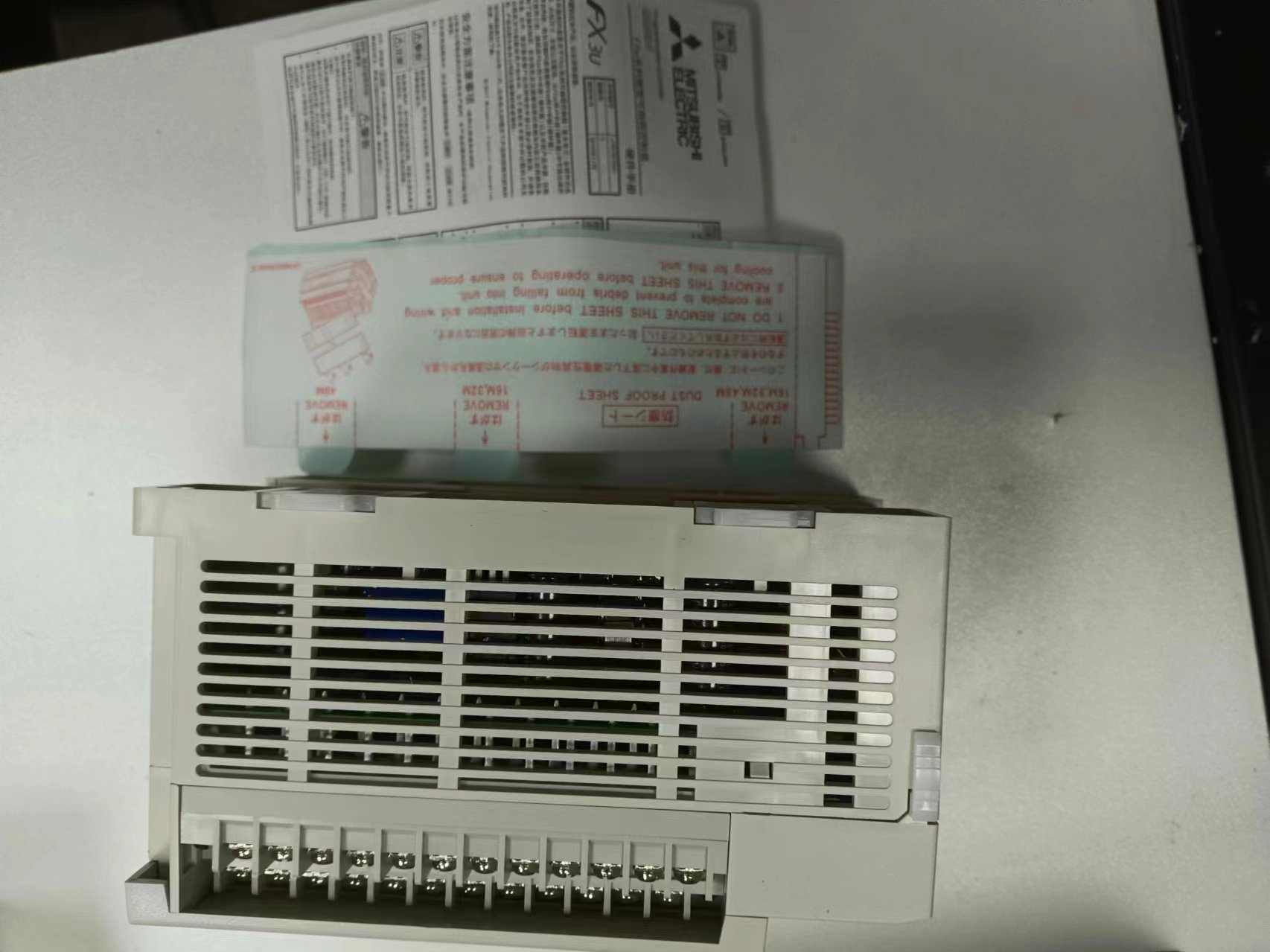

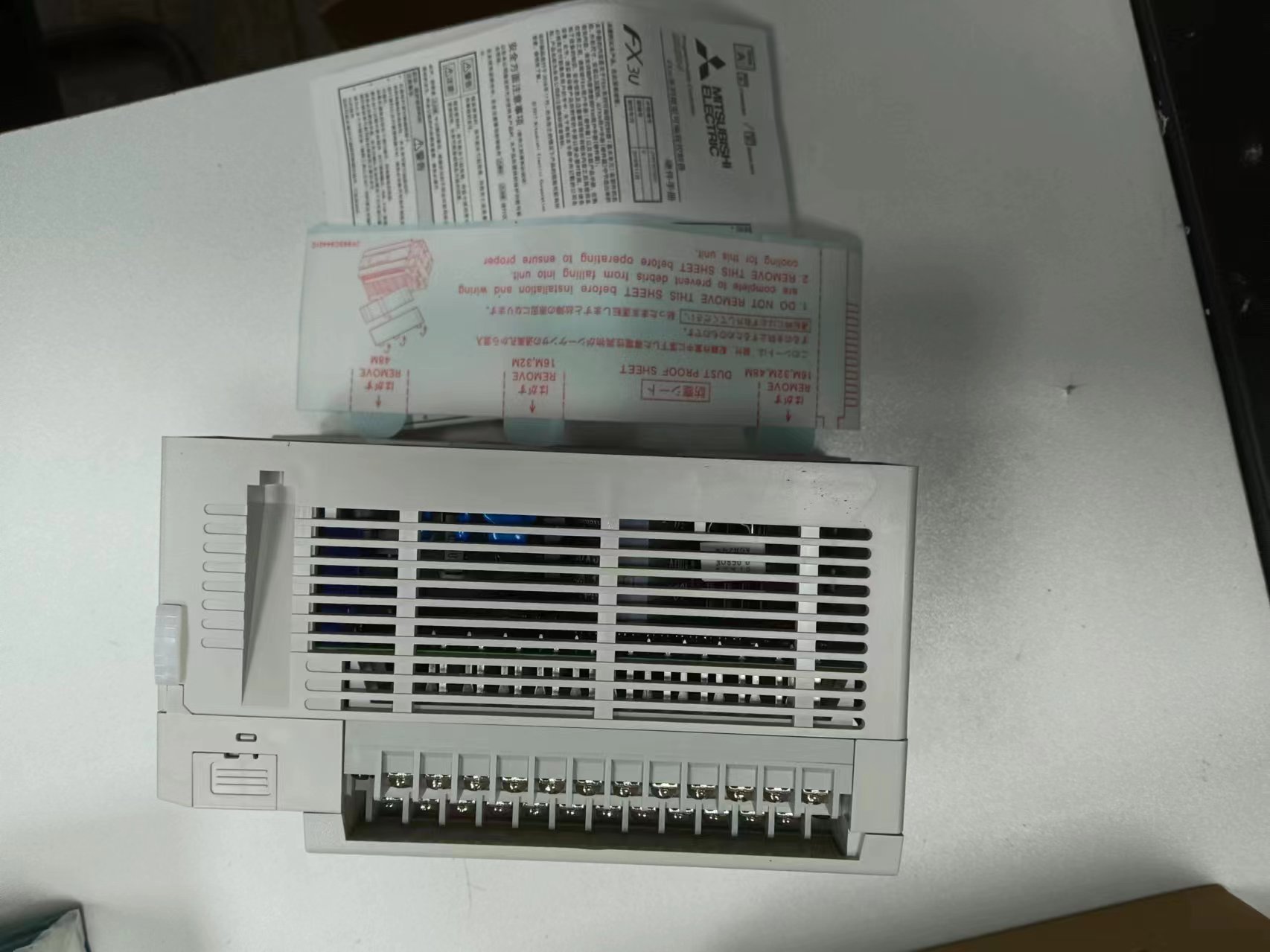

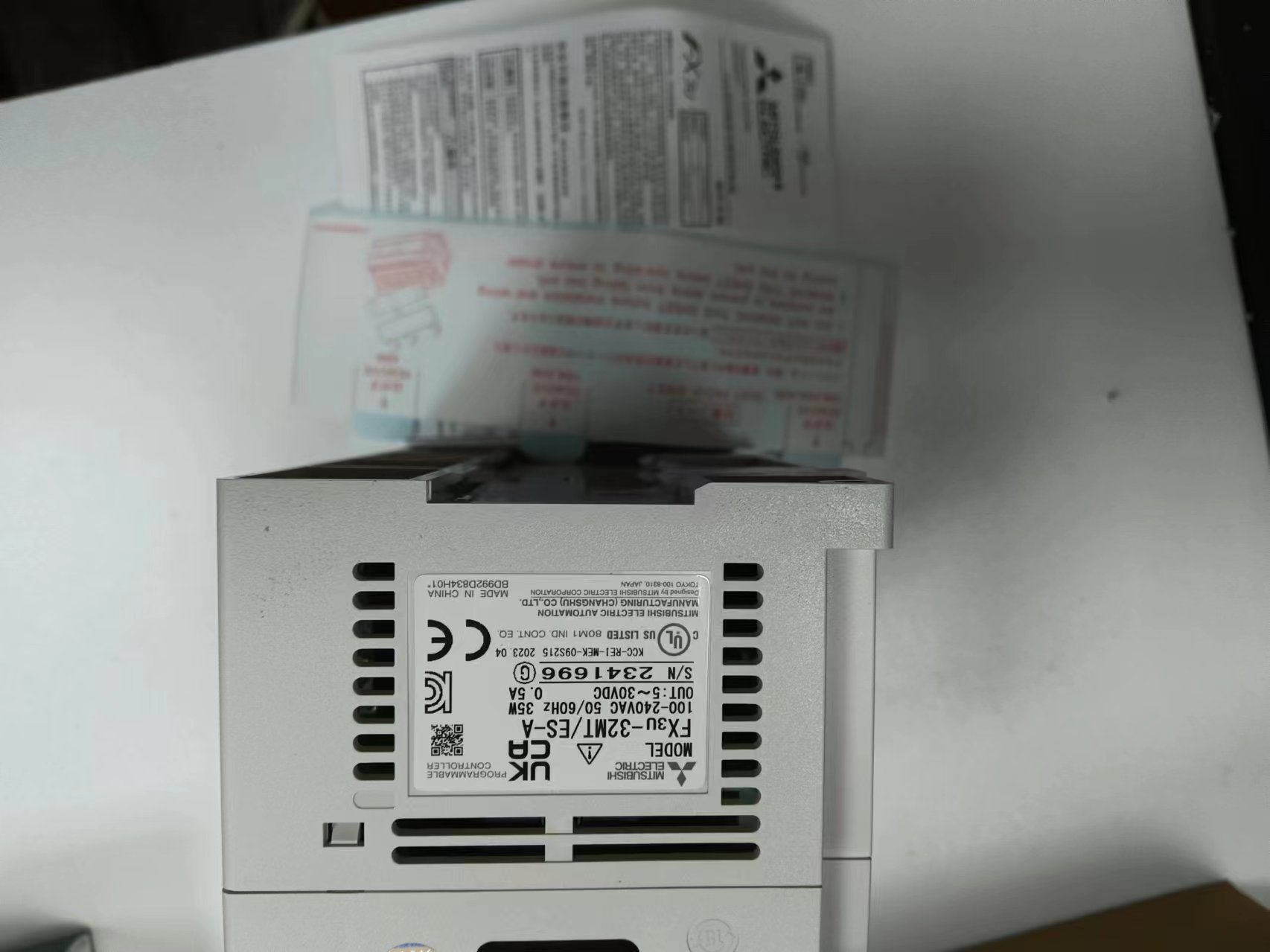

MITSUBISHI ELECTRIC三菱 PLC  FX3U-32MTES-A
三菱PLC 16入/16点晶体管输出FX3U-32MT/ES-A产品规格
 [电源规格]
 . 电源电压：AC100~240V
 . 电压允许范围：AC85~264V
 . 定格频率：50/60Hz
 . 瞬间断电范围：在10ms以内发生瞬间停电时，将不会影响本体运行。
 . 电源保险丝:AC250V 3.15A
 . 冲击电流：最大30A(5ms以下/AC100V)、最大65A(5ms以下/AC200V)
 . 电量消耗*1：35W
 . DC24V附加电源:16~32 400mA以下,48~128 600mA以下
 . DC5V内置电源：500mA以下
 [输入规格]
 . 输入形式：漏型/源型
 . 输入点数：16点
 . 输入的连接方式：拆装式端子排(M3螺丝)
 . 输入信号电压：DC16.8~28.8V
 . 输入阻抗：X0~X5(3.9KΩ)，X6~X7(3.3KΩ)，X010以上4.3KΩ
 . 输入信号电流：X0~X5(6mA/DC24V)，X6~X7(7mA/DC24V)，X010以上5mA/DC24V
 . ON输入感应电流：X0~X5(3.5mA以上)， X6~X7(4.5mA以上)，X010以上3.5mA以上
 . OFF输入感应电流：1.5mA以下
 . 输入响应时间：约10ms
 . 输入信号形式：无电压触点输入
   漏型输入时：NPN开集电极型晶体管
   源型输入时：PNP开集电极型晶体管
 . 输入回路隔离：光耦隔离
 . 输入动作的显示：光耦驱动时面板上的LED灯亮
 [晶体管输出规格]
  . 输出点数：16点
  . 输出连接形状：可拆卸式端子排(M3螺栓)
  . 输出形式：晶体管/漏型输出
  . 外部电源：DC5~30V以下
  . 最大电阻负载：0.5A/1点
    ----输出1点/公共端:0.5A以下
    ----输出4点/公共端:0.8A以下
    ----输出8点/公共端:1.6A以下
  . 最大感性负载：12W/DC24V
  . 开路漏电流 ：0.1mA以下/DC30V
  . ON电压：1.5V以下
  . 响应时间：OFF->ON/ON->OFF Y0~Y2 5μs以下/10mA以上(DC5~24V)，Y3以后0.2ms以下/200mA以上(DC24V)
  . 电路绝缘：光耦隔离
  . 动作显示：光耦驱动时面板上的LED灯亮
 [外形尺寸W*H*D] 150*86*90mm
 [重量] 0.65kg
