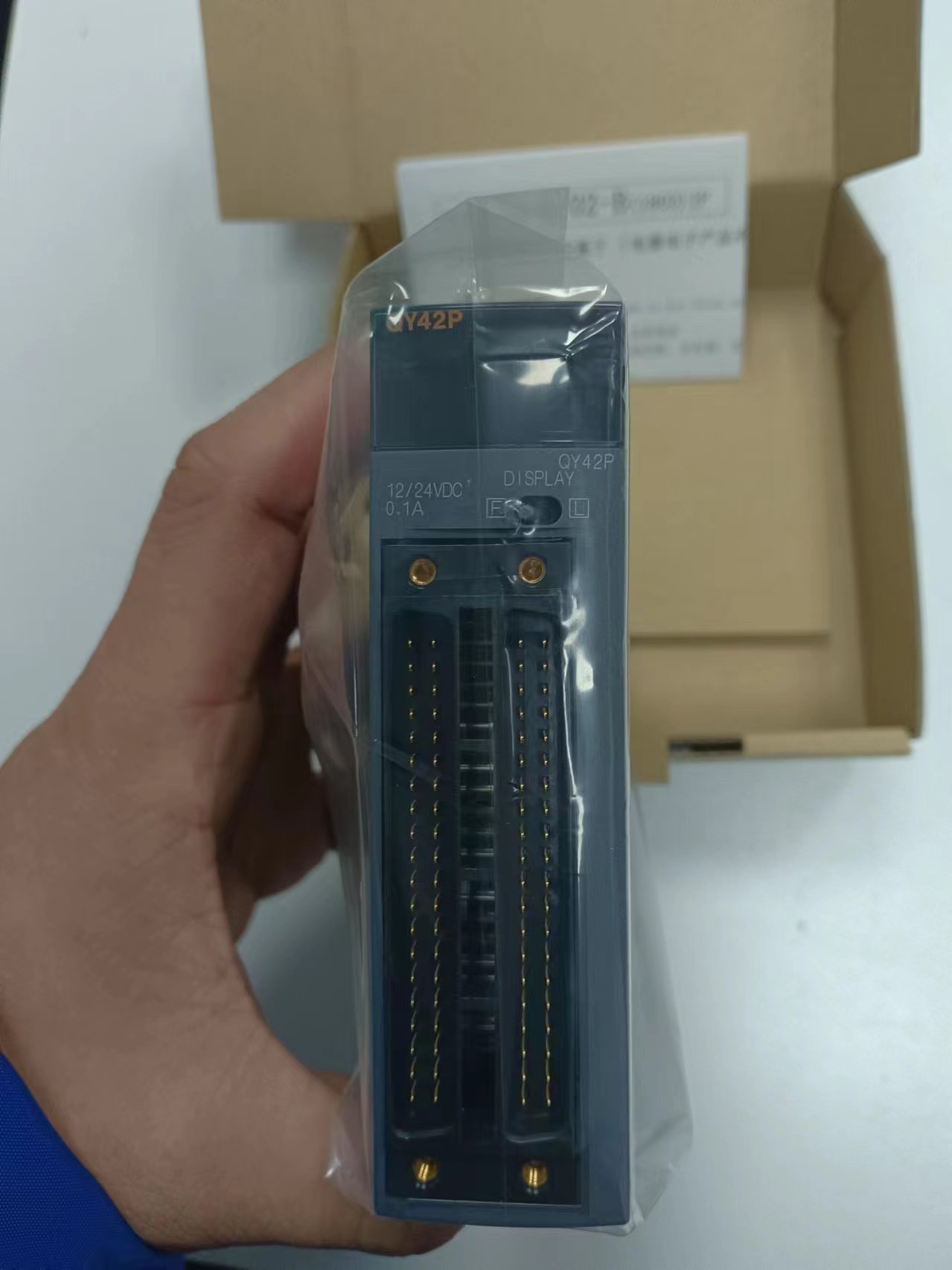

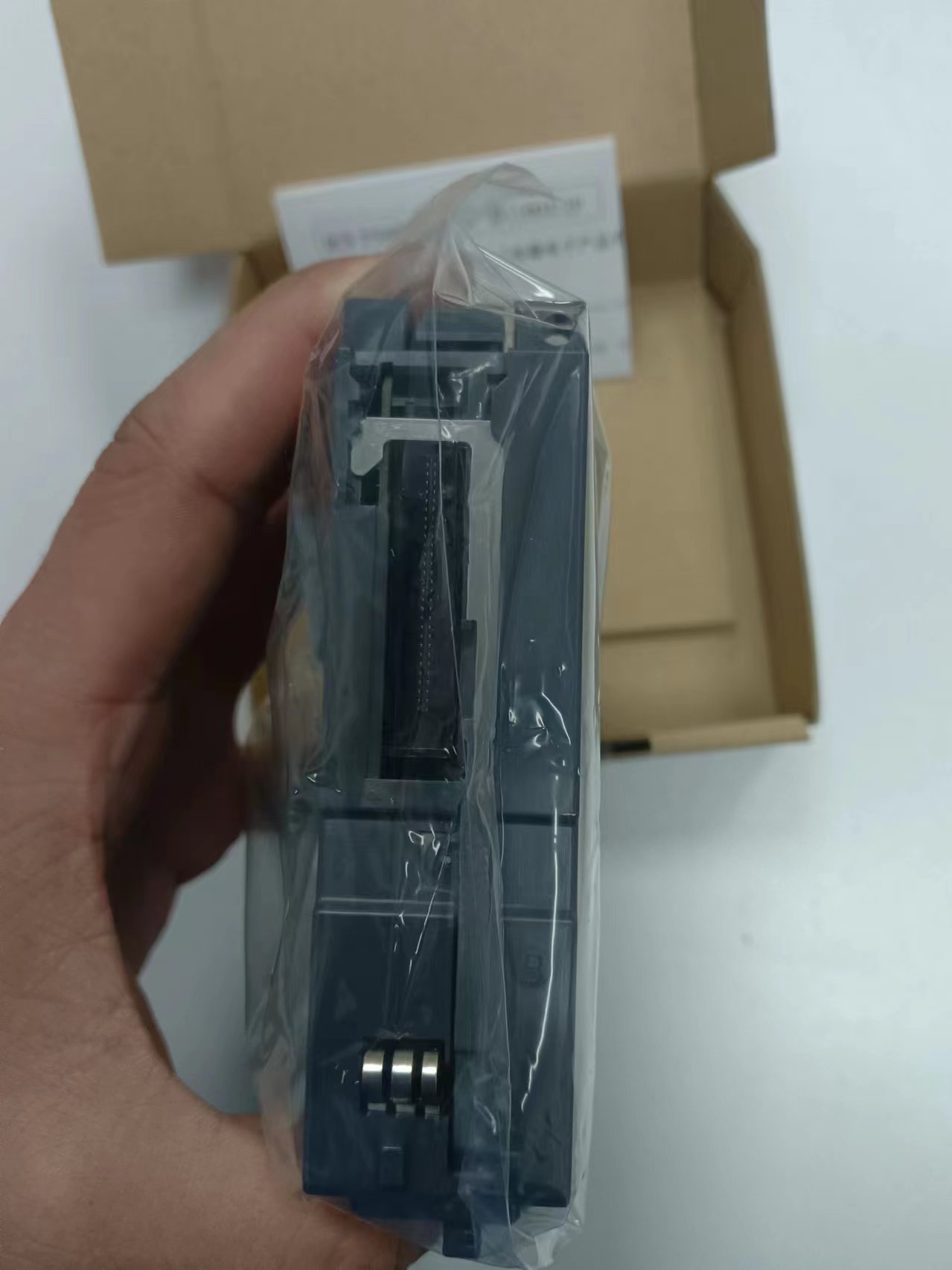

Mitsubish三菱晶体管输出单元（灌电流型）QY42P

输出类型   :    晶体管漏型输出模块

输出点数   :    64点

隔离方法   :    光电耦合器

额定负载电压    :  12-24VDC(+20/-15%)

最大负载电流    :  0.1A/点，1.6A/公共端

最大起动电流   :   0.7A,10ms或更短

OFF时的泄漏电流 : 0.1mA或更小

ON时的最大电压降:  0.1VDC(标准) 0.1A，0.2VDC(最大) 0.1A

ON->OFF响应时间   :1ms或更短

OFF->ON响应时间   :1ms或更短(额定负载、电阻负载)

电涌抑制器   :齐纳二极管

保险丝  :无

外部电源电压    : 12-24VDC (+20/-15%)(纹波系数在5%以内)

外部电源电流   : 20mA(在24VDC时)/公共端

介电耐压电压    : 560VAC ms/3个周期(海拔2000m (6557.38英尺))

绝缘电阻     : 由绝缘电阻测试仪测出10MΩ或更高

抗扰度  :通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz  │

嗓声频率的嗓声模拟器

第一瞬时嗓声IEC61000-4-4: 1kV

防护等级 : IP2X

公共端子排列    :  32点/公共端(公共端:1A01，1A01，2A01，2A02)

I/O点数   :   64(按64点输出模块设置I/O分配。

保护功能     :  有(过热/短路保护)以1点为增量激活过热/短路保护

运行指示器   :   ON指示(LED)

外部连接    :  40-引脚连接器 *2排

适用线径    :  电缆芯：0.3mm2(用于A6CON1)

外部接线连接器  :  A6CON1,A6CON2, A6CON3(可选项)

连接器/端子转换器  : A6TBXY36，A6TBXY54

5VDC内部电流消耗 : 105mA(标准:所有点ON)

外形尺寸(H*W*D) :  98*27.4*90[mm]

  重量   :  0.17kg
